Рисование путей и многоугольников
Можно рисовать пути и многоугольники произвольной формы в средстве трехмерного просмотра и сохранять их в папке Мои метки так же, как и метки. Для путей и многоугольников используются те же характеристики, как и для меток, включая имя, описание, стиль обзора и местоположение. После создания пути можно выбрать его и воспроизвести обзор. Дополнительные сведения о редактировании путей и многоугольников после их создания см. в разделе Редактирование меток и папок.
Для рисования пути или многоугольника в средстве трехмерного просмотра выполните описанные ниже действия.
- Расположите средство трехмерного просмотра таким образом, чтобы обеспечить наилучшее отображение местности, которую необходимо отметить. При более детализированном просмотре рисунок будет лучше соответствовать особенностям ландшафта. В меню "Добавить" выберите Путь (Ctrl + Shift + T) или Многоугольник (Ctrl + Shift + G). Появится диалоговое окно "Новый путь" или "Новый многоугольник", а указатель мыши изменится на квадрат, обозначающий режим рисования. Введите свойства для рисунка так же, как и для любого другого типа меток. Дополнительные сведения см. в разделе Редактирование меток и папок.
Совет. Измените цвет (Стиль, вкладка "Цвет") линии или многоугольника с белого, установленного по умолчанию, на тот, который лучше подходит для отображения фигуры, которую вы собираетесь нарисовать. Нажмите средство просмотра, чтобы начать рисование, и используйте следующие методы для получения необходимой фигуры.
- Фигура произвольной формы . Нажмите, удерживайте и переместите курсор. Указатель мыши изменится на стрелку вверх. Это означает, что используется режим произвольной фигуры. При перемещении курсора по средству трехмерного просмотра внешняя линия фигуры появляется на пути указателя. При рисовании пути в результате появляется линия, а при рисовании многоугольника фигура создается на основе пути движения указателя, при этом начальная и конечная точки всегда соединены.
- Фигура правильной формы . Нажмите и отпустите. Переместите указатель мыши в новую точку и нажмите, чтобы добавить дополнительные точки. В этом режиме указатель отображается в виде средства рисования. Чтобы нарисовать путь или многоугольник, необходимо выполнить действия, описанные в разделе Измерение расстояний и площадей.
Комбинацию этих режимов рисования можно использовать для совмещения изогнутых и ровных границ. Для перехода из режима произвольной формы в режим правильной формы просто отпустите кнопку мыши, расположите указатель на новом месте и снова нажмите. Между последней и предпоследней точками рисуется прямая линия. Снова выполните эти действия для перехода в режим рисования произвольной формы.
Совет. Для навигации в средстве 3D просмотра при создании нового пути или многоугольника используйте клавиатуру или панель навигации.

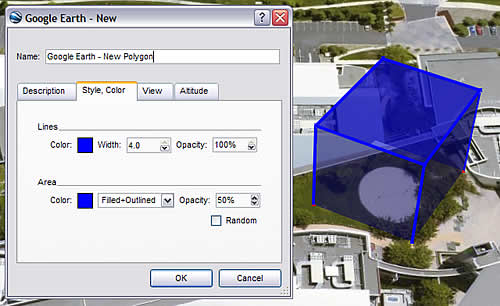

- Если создается многоугольник, ему можно придать форму трехмерного объекта. Для этого выполните следующие действия.
- Выберите вкладку Высота .
- Переместите ползунок из положения Поверхность земли в положение Пробел. При этом высота многоугольника увеличится. Поднимите фигуру на соответствующую высоту.
- Установите флажок Расширить до поверхности Земли . Многоугольник станет трехмерным объектом. Дополнительные сведения о размещении 3D-объектов.
- Нажмите OK , чтобы сохранить новый путь или многоугольник.
