Использование шаблонов стилей
Часто данные, импортируемые в Google Планета Земля, содержат функции, которые невозможно автоматически преобразовать в формат удобный для средства 3D-просмотра. Например, файл формы, который служит для обозначения границ населения для определенного региона, может иметь поле, отображающее численность населения для каждой указанной границы. Или файл CSV может содержать списки зданий с полем, в котором указывается площадь каждого объекта.
При импортировании этих данных можно использовать шаблоны стилей для отображения полей в данных значимыми способами.
Это выполняется с помощью сопоставления или связывания определенных полей в импортированных данных с одной из четырех функций отображения шаблона.
- Название. По умолчанию, если поле для данных содержит фразу название в качестве подписи, Google Планета Земля будет использовать это поле для отображения названия точки в средстве просмотра. Однако любое поле в импортированных данных можно сопоставить элементу Название.
- Цвет. Поле цветов используется для определения цвета данных. Значки становятся цветными при импортировании данных точки, а фигуры или линии становятся цветными при импортировании соответствующих типов данных. Дополнительную информацию см. в разделе Назначение цветов стилей.
- Значки. С помощью функции отображения значка для импортированной точки можно выбрать значок из списка. Можно выбрать один значок для всех точек, назначить значки в случайном порядке или выбрать определенные значки для определенных полей. См. Назначение значков для обозначения данных.
- Высота. Функция высоты генерирует высоту для выбранного столбца данных. Если выбраны числовые данные, то значения высоты могут распространиться на диапазон значений. Если данные представлены в виде текста, то отдельные поля могут содержать значки. См. Сопоставление значений высоты.
Другие темы данного раздела.
Применение шаблона стиля
В этом разделе описываются основные шаги для применения шаблона стиля к векторным данным, содержащим поля, которые необходимо отобразить с помощью средства трехмерного просмотра. Шаблоны стилей можно применять к недавно полученным данным или к существующим данным KML. Кроме того, можно изменять шаблоны с помощью действий, описанных ниже.
Примечание. Обратите внимание, что шаблоны стиля индивидуальны для используемых данных. Так как один шаблон стиля можно использовать для различных данных, имеющих одинаковые поля, параметры шаблона часто необходимо настраивать, чтобы данные отображались правильно. Так как исходный набор данных заменяется новыми данными, может потребоваться настройка шаблона, чтобы привести его в соответствие с новой информацией.
- Выберите данные, к которым будет применен шаблон стиля. При первом импортировании данных нажмите кнопку Да, когда появится предложение применить шаблон стиля.
- Если эти данные уже отображаются на панели Метки, нажмите правой кнопкой мыши (на компьютере Mac нажмите CTRL) папку более высокого уровня данных и выберите Применить шаблон стиля... во всплывающем меню. (Используйте этот способ, если необходимо редактировать недавно созданный шаблон стиля).
- В диалоговом окне Параметры шаблона стилей укажите, необходимо ли создать новый шаблон или использовать существующий.
- При наличии существующего шаблона стиля для данных он отображается в списке Совместимые шаблоны наряду с другими шаблонами стиля, совместимыми с выбранными данными. Если необходимо использовать существующий шаблон стиля, выберите необходимый шаблон из списка. Если необходимо применить шаблон к данным, не изменяя его, не устанавливайте флажок редактировать выбранный шаблон. Чтобы редактировать шаблон стиля, установите флажок.
- При создании нового шаблона или редактировании существующего появится диалоговое окно Параметры шаблона стилей.
- Выберите в своих данных поле, которое необходимо использовать в качестве имени или подписи для данных.
Это имя отображается в средстве трехмерного просмотра, а также на панели "Метки", на которой указаны точки.
- Перейдите на вкладку "Цвет" и свяжите элемент данных со стилем цвета. Дополнительную информацию см. в разделе Назначение цветов стилей.
- Перейдите на вкладку "Значок" и свяжите элемент данных с одним или несколькими значками. Дополнительную информацию см. в разделе Назначение значков для обозначения данных.
- Перейдите на вкладку "Высота", чтобы связать значение высоты с элементом данных. Дополнительную информацию см. в разделе Сопоставление значений высоты.
- После завершения определения стилей нажмите кнопку "OK". Определенные значения отобразятся в средстве трехмерного просмотра.
Оставшаяся часть раздела содержит подробную информацию о применении значений шаблона к данным. Кроме того, можно использовать инструкции в разделе Пример шаблона стиля, чтобы выполнить процесс определения шаблона стиля на примере данных точки образца из текстового файла.
Назначение цветов стилей
Цвет можно применить к выбранным полям в импортированных данных. В этом случае цвет применяется к функции в зависимости от импортируемых данных.
- Значки. К значкам цвет применяется при импортировании данных точек.
- Линии. К линиям цвет применяется при применении к линиям или путям.
- Заполненные многоугольники. К заполненным многоугольникам цвет применяется с данными формы.
Используйте стиль цвета, чтобы применить цвет к этим элементам соответствующим способом в зависимости от типа данных и данных поля в целом наборе. Существует три способа применения цвета к данным.
- Использование одного цвета для всех свойств
- Использование случайных цветов
- Настройка цвета на основе значений поля
Оставшаяся часть этого раздела содержит сведения об использовании этих способов применения цвета.
Использование одного цвета
Если необходимо использовать один цвет для всех точек или линий в импортированных данных, выберите параметр Использовать один цвет и нажмите цветной квадрат рядом с параметром. С помощью средства выбора цвета выберите цвет или определите свой собственный цвет для применения к данным.
Использование случайных цветов
Чтобы использовать случайные цвета Google Планета Земля, выберите параметр Использовать случайные цвета.
Примечание. К данным линии или точки цвет будет применяться на основе значений, определяемых приложением Google Планета Земля. Если для данных точки также используется значок, то цвет добавится к существующему цвету значка.
Настройка цветов на основе значений поля
Применение цветов к свойствам данных помогает отделить свойства друг от друга в средстве трехмерного просмотра. Использование цветов, основанных на значениях поля, позволяет отображать данные о свойстве, которое невозможно отобразить по-другому. Например, может потребоваться установка небольшого диапазона цветов на основе площади зданий в списке. Или может потребоваться установка диапазона цветов для файлов формы, отображающих средний семейный бюджет.
Выполните следующие действия для настройки значений цвета поля данных.
- Выберите параметр "Установить цвет по полю" на вкладке "Цвет".
- Выберите в раскрывающемся списке поле, для которого необходимо применить цвет. Здесь можно выбрать числовые и текстовые поля данных. См. Выбор типов поля для отображения стиля.
- Выберите начальный и конечный цвета (дополнительно) для назначения цветов. По умолчанию "сегменты цвета" для шаблона стиля создаются из синего цвета и проходят по спектру до красного. Чтобы изменить диапазон цвета, нажимайте на блоки цвета и выбирайте необходимые начальный и конечный цвета необходимым образом. Google Планета Земля автоматически вычислит цветовой диапазон между двумя выбранными значениями.
- Используйте средство выбора количества сегментов, чтобы указать, как группировать диапазон значений поля. Данный параметр доступен для полей с числовыми данными. Диапазоны для каждого сегмента вычисляются автоматически, но их также можно настроить вручную. Дополнительную информацию см. в разделе Изменение диапазона значений для числовых данных. Чтобы узнать, как строчные и числовые поля влияют на сегменты, см. Использование сегментации для данных полей.
- Выполните другие необходимые настройки.

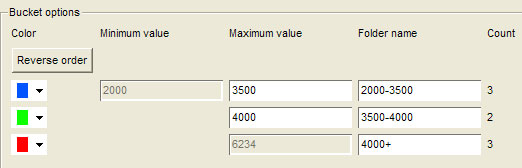

- Вложенные папки. Для каждого сегмента цвета можно создать вложенные папки, чтобы в списке Метки отображались элементы данных, сгруппированные по цвету в соответствующих папках. Это позволяет отобразить или скрыть отображение групп цветов, просто установив или сняв флажок рядом с папкой. После выбора параметра "Вложенные папки" необходимо указать имя вложенной папки, чтобы данные правильно сгруппировались в списке Метки. Обратите внимание, что для отображения цвета или значка можно определить только один параметр вложенных папок.
- Порядок отображения цвета. Можно нажать кнопку Обратный порядок, чтобы использовать обратный порядок отображения диапазона цветов. Таким образом, если первый элемент диапазона цветов – синий, а последний элемент – красный, при использовании обратного порядка красный цвет будет применяться для первого элемента, а синий – для последнего.
- Настройка цвета каждого элемента. Каждый элемент цвета можно настроить индивидуально. Для этого необходимо нажать элемент и настроить цвет для данного значения или диапазона значений. Кроме того, можно изменить параметры для числовых сегментов, чтобы настроить распределение данных необходимым образом. Чтобы узнать, как настроить числовые диапазоны после выбора количества сегментов для диапазона чисел, см. Изменение диапазона значений для числовых данных.
- Нажмите кнопку OK, чтобы применить и просмотреть изменения. Сохраните шаблон стиля. В любой момент можно изменить шаблон, чтобы применить значок и стили высоты или выполнить дополнительные настройки цвета. Для этого следуйте инструкциям в разделе Применение шаблона стиля.
Назначение значков для обозначения данных
Как и в случае с цветом, значки можно назначать для полей данных. Однако значки могут быть отображаться только для обозначения данных точек. Таким образом, при импортировании данных линии или формы вкладка стиля значка будет недоступна. Существует два способа применения значков обозначения.
- Использование одного значка для всех функций. Для этого выберите параметр "Использовать один значок для всех функций" и выберите значок в раскрывающемся списке.
- Установить значок, указанный в поле. Выполнение этого действия аналогично процессу, описанному в главе Назначение цветов стилей. Он описывается в следующих разделах.
Настройка значков на основе полей
Далее описывается основной процесс назначения значков для полей данных. Далее описывается основной процесс определения значений цвета полями данных.
- Выберите параметр Установить значок, указанный в поле на вкладке "Значок".
- Выберите в раскрывающемся списке Установить значок, указанный в поле поле, для которого необходимо назначить подписи значка. Здесь можно выбрать числовые и текстовые поля данных. См. Выбор типов поля для отображения стиля.
- Используйте средство выбора Количество сегментов, чтобы указать, как группировать диапазон значений поля. Данный параметр доступен для полей с числовыми данными. Диапазоны для каждого сегмента вычисляются автоматически, но их также можно настроить вручную. Дополнительную информацию см. в разделе Изменение диапазона значений для числовых данных. Чтобы узнать, как строчные и числовые поля влияют на сегменты, см. Использование сегментации для данных полей.
- Для каждого определенного сегмента выберите значок в списке.
- Выполните другие необходимые настройки.

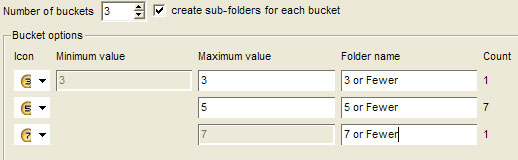

- Вложенные папки. Для каждого сегмента значка можно создать вложенные папки, чтобы в списке Метки отображались элементы данных, сгруппированные по подписи папки в соответствующих папках. Это позволяет отобразить или скрыть отображение групп значков, просто установив или сняв флажок рядом с папкой. После выбора параметра "Вложенные папки" необходимо присвоить имя вложенной папке, чтобы данные правильно сгруппировались в списке Метки.
Примечание. Для отображения цвета и значка можно настроить только один параметр вложенных папок.
- Настройка значка каждого элемента. Каждый элемент значка можно настроить индивидуально. Для этого необходимо нажать элемент и настроить значок для данного значения или диапазона значений.
- Кроме того, можно изменить параметры для числовых сегментов, чтобы настроить распределение данных необходимым образом. Чтобы узнать, как настроить числовые диапазоны после выбора количества сегментов для диапазона чисел, см. Изменение диапазона значений для числовых данных.
- Нажмите кнопку OK, чтобы применить и просмотреть изменения.
- Сохраните шаблон стиля. В любой момент можно изменить шаблон, чтобы применить значок и стили высоты или выполнить дополнительные настройки цвета. Для этого следуйте инструкциям в разделе Применение шаблона стиля.
Значения высоты картографии
По умолчанию значения высоты не определяются на вкладке Высота. Используйте вкладку Высота в диалоговом окне Параметры шаблона стилей, чтобы установить значения высоты выбранного поля. После определения значений высоты точки, линии или фигуры переходят с уровня поверхности Земли на высоту, определенную для каждого элемента данных. При соединении высоты с линиями или фигурами определяемые значения работают в комбинации с цветами, указанными на вкладке Цвет.
С другой стороны, если связать высоту с данными точки, то точки переместятся с помощью цветной линии толщиной в один пиксель, чтобы связать значок с высотой позиции над уровнем земли. Можно использовать параметры стиля, чтобы изменить ширину и цвет линий.
Оставшаяся часть этого раздела содержит подробную информацию об эффективном использовании значений высоты, включая следующие разделы.
Значения высоты для текстовых полей
Параметры соединения высоты текстовых полей отличаются от аналогичных параметров числовых полей. Если поле, выбранное для соединения, содержит текстовые данные, то первые 8 уникальных полей определяются на своих собственных местах или сегментах. По этой причине целесообразно соединить значения высоты с полем, которое имеет 8 или более уникальных значений. Для получения дополнительной информации см. Выбор типов поля для отображения стиля.
При соединении значений высоты с текстовым полем становятся доступными следующие параметры.
- Отдельные значения высоты. Мастер определения высоты автоматически вычисляет приемлемые значения высоты для данных на основе их географического положения. Например, для точек, сгруппированных на небольшой территории, 20 – 2000 метров будет подходящим расстоянием, чтобы увидеть все точки, как возвышенные, при отображении всего набора с помощью средства трехмерного просмотра. С другой стороны, если набор данных охватывает целое государство, то более высокие значения вычисляются таким образом, чтобы высота была видима при отображении всего региона с помощью средства трехмерного просмотра.
Можно в любой момент изменить значения высоты вручную, чтобы настроить каждую точку необходимым образом. Как правило, чем больше различий между точками, тем заметнее эти различия на расстоянии при просмотре с помощью средства трехмерного просмотра.
Единицы высоты. По умолчанию в качестве единиц высоты выбраны метры, но при необходимости их можно изменить на футы. При изменении значений по умолчанию с метров на футы, возможно, потребуется настроить значения в каждом сегменте, чтобы сделать данные видимыми в средстве трехмерного просмотра.
- Коэффициент масштабирования. Используйте ползунок Коэффициент масштабирования для равномерной настройки числовых значений на всех полях высоты. Ползунок позволяет изменить значение в каждом поле с коэффициентом от 0,1 до 10 раз. При настройке значений высоты вручную можно также использовать ползунок Коэффициент масштабирования, чтобы выполнить дополнительные настройки чисел.
Значения высоты для числовых полей
При соединении значений высоты с числовым полем можно выбрать один из двух следующих типов соединения: непрерывное или разделение на сегменты.
Использование непрерывного отображения
Способ непрерывного отображения использует минимальные и максимальные значения выбранного поля, чтобы определить минимальное и максимальное значение высоты для всего набора. В результате все данные набора соединяются способом, который лучше всего соответствует индивидуальному полю. Например, поле Площадь в квадратных футах используется для соединения значений высоты и имеет диапазон значений от 2000 до 6234. Каждый из 9 элементов отображается на немного отличающемся значении высоты, что позволяет наиболее точно отображать его связь с другими точками. Данный способ целесообразно использовать на территориях с небольшим количеством данных. При этом будут хорошо видны индивидуальные различия между точками или фигурами.
При непрерывном способе соединения можно использовать ползунок Коэффициент масштабирования, а также средство выбора Единицы высоты, как было описано в разделе Значения высоты для текстовых полей. Кроме того, можно указать необходимую высоту для начального и конечного значения диапазона данных. Например, может потребоваться, чтобы здания на отметке 2000 футов отображались в средстве трехмерного просмотра на высоте 100 метров, а здания в конце диапазона – на высоте 5000 метров.
В средстве трехмерного просмотра на визуальные различия между индивидуальными элементами, использующими этот способ, влияют диапазон выбранной высоты и количество элементов данных. Например, диапазон 100 – 5000 метров для набора, содержащего только 9 элементов, создает визуальное отличие высоты каждой точки.
Если уменьшить диапазон или увеличить количество элементов в наборе, то различия между элементами уменьшатся.
Разделение значений на сегменты
Используйте тип соединения Разделить на сегменты, чтобы создать до 8 групп высоты данных. Этот способ целесообразно использовать для территорий с большим количеством данных. При этом непрерывно отображающиеся значения высоты плохо отображаются в средстве трехмерного просмотра. Например, если на небольшой территории расположено 1000 домов, то будет трудно увидеть различия между домами в разных категориях высоты. С помощью параметра Разделить на сегменты можно создать более значимые категории и определить визуальные различия при их отображении. Например, можно настроить высоту таким образом, чтобы все коммерческие объекты с площадью от 2000 до 3000 квадратных футов отображались на высоте 500 метров, а коммерческие объекты с площадью от 3000 до 4000 квадратных футов – на расстоянии 1500 метров и т.д. Несмотря на то, что этот способ не позволяет отличить дом с площадью 3000 кв. футов от дома с площадью 3200 кв. футов, он позволяет быстрее получить визуальные сведения об определенных категориях.
Как и в случаях со стилем цвета и значка, максимальное значение для каждого сегмента вычисляется автоматически, но может быть также настроено вручную. Используйте для данного способа ползунок Коэффициент масштабирования и средство выбора Единицы высоты, как было описано в разделе Значения высоты для текстовых полей. При выборе количества сегментов и определении максимального значения для каждого сегмента мастер создания шаблона стиля отображает количество элементов для каждого сегмента. Для получения дополнительной информации см. Использование сегментации для данных полей.
Использование параметров стиля для изменения отображения точки
Значения цвета, установленные для данных точки, применяются к значку, соединенному с точками и с линией, проведенной от точки на поверхности Земли, для указания высоты линии, как показано на примере коммерческого объекта, приведенном выше. Однако в некоторых случаях при использовании средства трехмерного просмотра линия толщиной в один пиксель плохо различима на фоне изображения Земли.
В этом случае для изменения толщины линии можно редактировать параметры стиля для каждой точки.
- Нажмите правой кнопкой мыши (на компьютере Mac нажмите CTRL) точку, которую необходимо изменить, и выберите Свойства во всплывающем меню.
- В диалоговом окне "Редактирование метки" на вкладке Стиль, цвет измените необходимым образом внешний вид точки.
- Нажмите OK.
Так как данный процесс не удобен для больших наборов данных, можно применить изменения к вложенным папкам или к папкам целиком. Обратите внимание, что в этом случае любые стили, определенные индивидуально, будут потеряны. В этом случае используйте функцию вложенных папок мастера шаблонов стилей, чтобы сгруппировать данные с похожим стилем во вложенные папки. Убедитесь, что созданные папки имеют одинаковые данные цвета и значка. После этого примените значение высоты к данным и сохраните шаблон стиля. В дальнейшем используйте шаги, описанные выше, для создания общих стилей для каждой настраиваемой вложенной папки. Если все данные в папках будут иметь одинаковый цвет и значок, то изменения толщины линии не повлияют на эти параметры.
Использование сегментации для данных полей
При использовании цвета, значка или высоты, связанной с определенными полями в наборе данных необходимо определить количество сегментов или контейнеров, чтобы отделить различные диапазоны данных. В следующем разделе дается информация о том, как различные типы полей воспринимаются шаблонами стиля, а также то, как можно настроить диапазон значений при сопоставлении числовых данных.
Выбор типов поля для отображения стиля
Можно выбрать два основных типа полей данных при настройке цвета, значка или значений высоты.
- Текстовые (строчные) поля. Если поле, соединяемое с цветом или с другим стилем, не содержит числовых данных (например, текст и другие символы), программа выполнит поиск восьми первых уникальных текстовых полей и соединит эти поля со стилем. Если данные имеют менее восьми значений, то каждое уникальное значение соединится с отдельным цветом, значком или высотой. При наличии более восьми значений первые восемь уникальных значений соединятся со стилем, а остальные значения сгруппируются и соединятся с девятым стилем. По этой причине целесообразнее всего применять стиль к текстовым полям, имеющие небольшие уникальные наборы.
Например, в примере объекта недвижимости, описанном в разделе Пример шаблона стиля, поле данных называется Школьные округа. Это поле определяет рейтинги школьных округов для каждого жилого объекта в списке. Так как имеется всего три округа: AA, AAA и AAAA, имеет смысл использовать стиль, чтобы отличить эти типы текстовых полей. Можно, например, соединить это поле с высотой, чтобы пользователи, просматривающие эти данные, могли видеть самые высокие точки, например, точки, обозначающие дома в округах с самым высоким рейтингом и т.д.
- Числовые поля. Если выбранное поле имеет числовые данные, приложение автоматически разделяет числовые данные по выбранным сегментам и отображает количество элементов в каждом сегменте. Если увеличить или уменьшить количество сегментов, приложение снова автоматически распределит количество элементов для каждого сегмента.
Примечание. При использовании для создания данных программ для работы с таблицами, например Microsoft Excel, убедитесь, что для числовых полей выбран формат ячейки числовой, а не текстовый. Если в файле CSV, сохраненном из таблицы, есть числовые поля, а мастер шаблонов стилей не может определить их как числовые, причиной может быть неправильное форматирование. Чтобы убедиться, является ли фактическое поле текстовым или числовым, необходимо открыть файл CSV с помощью обычного текстового редактора и рассмотреть интересующее поле. Если поле заключено в двойные кавычки, значит, оно было определено как текст, —даже если в кавычках находятся только цифры. Кавычки можно удалить из файла вручную или открыть программу для работы с таблицами, отформатировать ячейки как числовые и повторно сохранить данные CSV.
Изменение диапазона значений для числовых данных
Чтобы определить сегменты в диапазонах, которые являются более значимыми для данных, обычно необходимо настроить числовые значения. Например, можно изменить диапазоны, приведенные в примере выше, чтобы округлить значения, которые обычно используются для описания площади домов в квадратных футах. Для этого введите необходимое максимальное значение для каждого сегмента. После этого количество элементов в новом наборе обновится для отображения изменений.
Обратите внимание на следующие сведения о настройке значений числовых полей.
- Невозможно настроить минимальное и максимальное значение для набора. Это означает, что диапазон для последнего сегмента фактически определяется максимальным значением предыдущего сегмента. Для примера выше, если необходимо изменить последний сегмент так, чтобы он имел 4 элемента, необходимо уменьшить максимальное значение зеленого сегмента, пока в поле Счетчик не отобразится 4.
Необходимо настроить значения для каждого сегмента, чтобы устранить противоречия со значениями, определенными для других сегментов. При упорядочивании данных в сегменты наиболее удобным является создание эскизов значений сегментов перед их настройкой в полях Настройки сегментации. Также можно начать упорядочивание с одного конца набора данных и продолжать в другом направлении. В сегмент невозможно ввести значение, которое больше максимального значения следующего сегмента или меньше максимального значения предыдущего сегмента.
Например, в первом цветном сегменте в примере выше необходимо отобразить все здания с площадью до 5000 кв. футов, а во втором – здания с площадью в узком диапазоне от 5000 до 5500 кв. футов. При вводе числа 5000 рядом с первым сегментом появится оповещение с предложением выбрать число от 2000 до 4822,67. Максимальным значением для первого сегмента является 4822,67, поэтому в предыдущий сегмент нельзя ввести превышающее его значение. Таким образом, для достижения цели необходимо сначала настроить максимальное значение второго сегмента 5500. При этом необходимо установить значение первого сегмента 5000.
- Данные поля, значения которых превышают определенное количество цифр, могут отображаться в экспоненциальном представлении. В зависимости от размера поля ввода на экране некоторые большие числа (например, превышающие 6 цифр) будут отображаться в экспоненциальном представлении. Например, число 1 628 000 может отображаться как 1.628e+06. Если переместить десятичную запятую на шесть позиций, будет получено обычное число.
Пример шаблона стиля
Это руководство предназначено для знакомства с основными процедурами определения, редактирования и использования шаблона стиля для любых данных, которые импортированы в программу Google Планета Земля. В этом примере используется текстовый файл, сохраненный в формате CSV (текст с разделителями-запятыми), отображающий некоторые вымышленные списки объектов недвижимости в области города Детройт. В этом руководстве содержатся следующие темы.
Сохранение файла образца
- Используйте предоставленный образец списка объектов недвижимости, чтобы выполнить действия этого руководства. Нажмите ссылку и сохраните файл на компьютере. При использовании Firefox нажмите правой кнопкой мыши (на компьютере Mac нажмите CTRL) ссылку и выберите "Сохранить ссылку как... " во всплывающем меню. Можно также открыть и просмотреть файл с помощью предпочитаемой программы для работы с таблицами.
Перейдите в местоположение на жестком диске компьютера (например, "Мои документы" или "Документы") и сохраните файл.
- Чтобы предотвратить проблемы при работе с оставшейся частью этого руководства, сохраните файл образца под именем MetroDetroitRE.csv.
Используйте этот файл при работе с оставшейся частью этого руководства в качестве источника данных ГИС. Если вам интересно, как выглядит текст файла с разделителями-запятыми, откройте файл с помощью обычного текстового редактора. После этого закройте файл без сохранения изменений.
Импорт файла
- Нажмите Файл > Импорт.
Перейдите в местоположение на жестком диске компьютера, в котором вы сохранили файл на предыдущих шагах.
Выберите файл MetroDetroitRE.csv и нажмите Открыть.
Нажмите "Да" на запрос о применении шаблона стиля.
- Убедитесь, что в диалоговом окне "Настройки шаблона стиля" выбрано создание нового шаблона, и нажмите "ОК".
Теперь вы можете создавать и просматривать шаблоны стиля.
Создание параметров шаблона стиля "Название" и "Цвет"
В этом разделе описывается назначение имени для списков зданий и цветов списков, основанных на поле Площадь в квадратных футах. После этого описывается сохранение шаблона и просмотр параметров.
- Убедитесь, что вкладка "Название" активна в открытом диалоговом окне "Настройки шаблона стиля".
- Нажмите черную стрелку, расположенную рядом со средством выбора "Поле настройки имени".
- Выберите первое поле в списке – "Адрес".
Обратите внимание, что в таблице предварительного просмотра столбец "Адрес" выбран. Можно также нажать заголовок любого столбца в таблице предварительного просмотра, чтобы изменить свой выбор. После завершения этих действий убедитесь, что столбец "Адрес" выбран в поле "Название".
- Перейдите на вкладку "Цвет". Обратите внимание, что по умолчанию здесь установлено использование одного цвета для данных точки – белого.
- Выберите параметр "Установить цвет по полю".
- В средстве выбора "Выберите поле цвета" выберите поле "Площадь в квадратных футах". Снова можно увидеть, что столбец Площадь в квадратных футах выбран в таблице предварительного просмотра данных.
- Отрегулируйте диапазон цвета необходимым образом. Например, предположим, что необходимо установить плавный цветовой переход красного цвета от светлого до темного. Нажмите цветной квадрат рядом с полем "Начальный цвет палитры" и выберите белый цвет в диалоговом окне выбора цвета. Так как завершающий цвет по умолчанию уже красный, можно оставить этот квадрат без изменений. Плавный переход диапазона цвета будет обновлен в соответствии с новыми выбранными значениями.
- В этом руководстве будет использоваться диапазон цветовой палитры по умолчанию – от синего до красного. Чтобы отменить изменения, просто нажмите белый цветной квадрат и выберите синий цвет в диалоговом окне выбора цвета.
- В средстве выбора "Количество сегментов" установите значение 3, если оно еще не установлено.
- Выберите создание вложенных папок для каждого флажка сегмента.
- В области "Настройки сегментации" установите поля "Максимальное значение" от наименьшего до наибольшего, как показано ниже:
Обратите внимание на плавную регулировку в полях количества.
- Введите значимые имена папок для каждого сегмента. Пример.
- 2000 -3000 кв. футы
- 3000 -4000 кв. футы
- 4000 - 6500 кв. футы
- Нажмите кнопку OK в нижней части окна "Параметры шаблона стилей".
- В диалоговом окне "Сохранить шаблон" нажмите кнопку "Сохранить". Обратите внимание, что имя файла шаблона соответствует имени импортированного вами файла.
- Оставьте это значение имени и нажмите кнопку "Сохранить". Средство трехмерного просмотра выполнит регулировку, чтобы обработать все точки в файле данных. Обратите внимание, что количество синих значков соответствует значению рядом с синим сегментом, то же самое выполняется для всех трех сегментов (3 синих, 2 зеленых, 3 красных).
- В папке "Временные метки" на панели "Метки" разверните папки более высокого уровня, пока не увидите три вложенные папки, созданные вами на предыдущих шагах.
Можно выключить отображение всех зданий, содержащихся в этих папках, просто удалив флажок рядом с этой папкой.
Порядок папок можно настроить, перетащив папку 3000 - 4000 Кв. футы в промежуток между двумя другими папками так, чтобы образовать последовательный порядок.
Обработка данных каждой точки может занять некоторое время. Можно дважды нажать элемент в папке, чтобы просмотреть это изображение в средстве просмотра, а также просмотреть дополнительную информацию для точки. Можно также нажать точку в средстве трехмерного просмотра для просмотра дополнительной информации.
Изменение параметров шаблона стиля значка
В этом разделе описывается изменение сохраненного шаблона стиля, который применяется к значкам, отображающим количество спален для каждого здания.
- Нажмите правой кнопкой мыши (на компьютере Mac нажмите CTRL) самую первую папку с названием MetroDetroitRE.csv и выберите "Применить шаблон стиля..." во всплывающем меню.
- В диалоговом окне "Настройки шаблона стиля" выберите Использовать существующий шаблон.
- Выберите шаблон MetroDetroitRE в списке, если он еще не выбран, и установите флажок для редактирования выбранного шаблона.
- Нажмите кнопку "OK", а затем в диалоговом окне "Параметры шаблона стилей" перейдите на вкладку "Значок".
- Выберите параметр "Установить значок, указанный в поле" и в средстве выбора "Выберите поле значка" выберите в списке значение "Спальня" или нажмите столбец "Спальня" в таблице предварительного просмотра.
- Установите в средстве выбора "Количество сегментов" значение 4. Обратите внимание, что в средстве отображения количества показано, сколько зданий имеют соответствующее количество спален.
- В средстве выбора "Значок" рядом с каждым сегментом выберите количество значков, соответствующих максимальному значению для каждого поля.
- Нажмите кнопку "OK" в диалоговом окне "Параметры шаблона стилей".
- В диалоговом окне "Сохранить шаблон" нажмите "Сохранить". Если появится предложение перезаписать существующий шаблон, нажмите "Да". В средстве трехмерного просмотра отображение значков должно измениться в соответствии с измененными параметрами.
Удаление одинаковых папок
При каждом изменении шаблона стиля все папки, созданные с помощью свойств папки, дублируются.
Так как, возможно, в папке более высокого уровня содержатся данные, измененные вручную (включая вложенные папки, созданные вручную), мастер шаблонов стилей предотвращает перезапись ваших данных и просто создает другой набор папок, удаляя флажок видимости с более старых папок. Можно выбрать сохранение этих данных истории (объем которых увеличивается при каждом изменении и сохранении шаблона) или нажать правой кнопкой мыши (на компьютере Mac нажмите CTRL) папки, которые больше не нужны, и выбрать Удалить во всплывающем меню.
Добавление значений высоты
В этом разделе руководства содержится информация о том, как изменить шаблон стиля, чтобы создать значения высоты на основе цены здания.
- Нажмите правой кнопкой мыши (на компьютере Mac нажмите CTRL) самую первую папку MetroDetroitRE.csv и выберите "Применить шаблон стиля..." во всплывающем меню.
- Выберите параметр "Использовать существующий шаблон", выберите шаблон и установите флажок для редактирования выбранного шаблона.
- Перейдите на вкладку "Высота" в диалоговом окне "Параметры шаблона стилей" и выберите параметр "Установить высоту, указанную в поле".
- Нажмите столбец "Цена" в таблице предварительного просмотра, чтобы выбрать поле цены для высоты.
- Выберите "Непрерывный" в качестве метода отображения.
- Оставьте ползунок "Коэффициент масштабирования" в положении 1.0, а для параметра "Единицы высоты" оставьте метры.
- Рядом с минимальным значением строки замените значение 20.4005 на 100.
- Рядом с максимальным значением строки замените значение 2040.05 на 5000.
- Нажмите кнопку "OK" в диалоговом окне "Параметры шаблона стилей" и сохраните шаблон, заменив предыдущую версию.
- При необходимости удалите одинаковые папки из папок более высокого уровня.
- Изменяйте угол обзора в средстве трехмерного просмотра, чтобы просмотреть эффект от изменения параметров.
Создание пояснения к карте
В этом последнем разделе руководства приведен код файла образца KMZ, предназначенный для создания пояснения для средства трехмерного просмотра, благодаря которому пользователи могут легко просмотреть значение параметров, которые вы определили в шаблоне стиля. Если вы нажмете ссылку на этот файл KMZ, вы сможете открыть его в браузере Google Планета Земля и просмотреть пояснения к созданным данным. Можно также сохранить файл на компьютере и открыть его с помощью текстового редактора, чтобы просмотреть код, описанный в этом разделе.

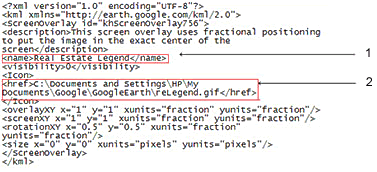

На рисунке ниже показан код, использованный для создания файла KMZ. Используя файл KMZ, открытый в качестве образца, вы можете создать свое собственное накладываемое изображение экрана для ваших данных, как описано ниже (эти советы предполагают, что вы понимаете, как использовать основные веб-средства, такие как FTP, программы редактирования изображений и редакторы HTML).
- Замените указанное изображение изображением, созданным с помощью программы для работы с графикой, например, Adobe Photoshop или Microsoft Paint.
- Сохраните созданное изображение в совместимом формате, таком как PNG, GIF или JPEG.
- Если необходимо просматривать изображение через Интернет или по сети, убедитесь, что рисунок помещен в место, в котором другие пользователи смогут обратиться к нему, и используйте действующий URL-адрес для ссылки на него (например, \\networkpath\folder\folder\imageFile.png для сетевых файлов или http://www.test.com/images/myScreenOverlay.png для файлов на веб-страницах).
- Назовите файл значимым именем и добавьте расширение .kmz.
- Введите название пояснения к экрану между тэгами <name></name>. Это название отображается на панели "Метки". Можно перетащить его в папку более высокого уровня вашего шаблона стиля.
- Введите действующий URL-адрес изображения, которое использовалось для создания пояснения. В этом примере путь образца имеет формат, используемый для ссылки на изображение на вашем локальном компьютере. При использовании изображений на веб-сервере вводите URL-адрес самого изображения (а не веб-страницы, содержащей его) и убедитесь, что изображение загружено с места, на которое ссылается URL-адрес.
