Руководство пользователя



Использование накладываемых изображений и трехмерных моделей

С помощью Google Планета Земля можно размещать пользовательские изображения и трехмерные модели Google SketchUp поверх изображения Земли. Накладываемые изображения предоставляют дополнительную информацию об основном изображении Земли и обеспечивают дополнительные возможности, например:.

Google SketchUp является программой, которая позволяет пользователям создавать трехмерные модели и пересылать их другим пользователям. Для получения дополнительной информации о Google SketchUp посетите главную страницу продукта. Кроме того, см. следующие темы.

Сведения о накладываемых изображениях

Примечание. Эта функция отличается от добавления накладываемых изображений в Google Планета Земля.

При создании накладываемого изображения вы устанавливаете три важных параметра.

В данный раздел входят следующие темы.

Совет. Существующее накладываемое изображение можно скрыть, сняв флажок на панели Метки. Чтобы удалить накладываемое изображение совсем, нажмите правой кнопкой мыши панель Метки и выберите Удалить. Дополнительные сведения об использовании меток и папок.

Требования для накладываемых изображений

Накладываемые изображения можно получить из компьютера, сети или веб-сайта. Формат изображения должен быть одним из следующих:

Накладываемые изображения в форматах PNG и GIF можно изменять таким образом, чтобы нежелательные области (например, границы изображения) становились прозрачными, позволяя отображаться основному изображению.

Топографические карты, спутниковые метеорологические изображения и другие данные географических изображений можно использовать в качестве накладываемых изображений. Рекомендации и примеры использования накладываемых изображений см. на доске объявлений Сообщества Google Планета Земля (bbs.keyhole.com).

Накладываемое изображение должно иметь северное направление вверху и простую цилиндрическую проекцию. Простая цилиндрическая проекция (или Plate Carrée) является простой проекцией карты, в которой меридианы и параллели являются равноудаленными прямыми линиями, расположенными двумя наборами, пересекающимися под правильными углами. (Данный формат также называется координатной проекцией WGS84). Так как допускается определенное количество изменений для накладываемых изображений, в некоторых случаях самые обычные карты UTM работают достаточно хорошо на небольших территориях. Однако, чтобы получить более точное накладываемое изображение для большого региона, требуется простая цилиндрическая проекция.

Примечание. Функция наложения использует значительные ресурсы памяти. Поэтому изображения, размером превышающие 2000 x 2000 пикселей, могут снизить производительность Google Планета Земля и других программ, работающих в данный момент на компьютере. (Чтобы определить размер изображения в пикселях, откройте файл изображения в окне Проводника Windows, нажмите правую кнопку мыши (на компьютере Mac нажмите CTRL) и выберите Свойства во всплывающем меню). При возникновении проблем при импорте большого изображения можно уменьшить его размер с помощью программ редактирования изображений, например, Adobe Photoshop.

Функции накладываемых изображений

После создания накладываемого изображения в нем содержатся некоторые свойства, доступные в качестве простых меток. С помощью накладываемых изображений можно выполнять следующие действия.

Кроме обычных функций меток, накладываемые изображения также имеют следующие функции.

Настройка прозрачности. Можно настроить прозрачность наложения от полной прозрачности до полной непрозрачности при его отображении в средстве просмотра изображений. Настраивая прозрачность накладываемого изображения, можно просматривать, каким образом оно соответствует изображениям в средстве трехмерного просмотра, располагающимся ниже.

Настройка прозрачности

  1. Обзор ползунок для выбранного накладываемого изображения
Примечание. Прозрачность выбранного накладываемого изображения также можно настроить, если мышь имеет колесо прокрутки. Нажмите ползунок (см. выше). Прокрутите колесо мыши вниз, чтобы сделать накладываемое изображение менее прозрачным. Прокрутите колесо мыши вверх, чтобы сделать накладываемое изображение более прозрачным.

Интеграция ландшафта

При создании накладываемого изображения оно полностью интегрируется с ландшафтом или формой поверхности Земли, расположенной ниже, если включен слой ландшафта. Например, можно создать накладываемое изображение Национального Йосемитского парка и просматривать походные маршруты в соответствии с изображением гор в трехмерном виде. Таким образом, комбинация карты накладываемого изображения и изображения средства трехмерного просмотра предоставляет больше информации, чем по отдельности.

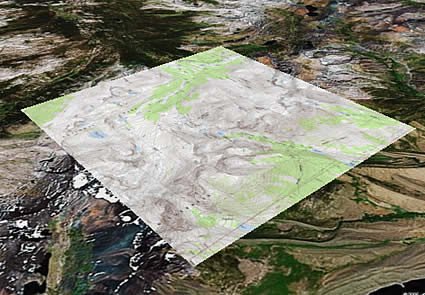

Карта наложения с ландшафтом выключена
Карта наложения с ландшафтом выключена

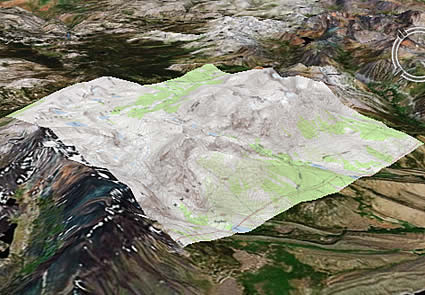

Карта наложения с ландшафтом включена

Карта наложения с ландшафтом включена

Создание накладываемого изображения

Этот раздел содержит три части, описывающие создание накладываемого изображения.

Создание накладываемого изображения

  1. Поместите средство трехмерного просмотра в то положение, где необходимо расположить файл накладываемого изображения.

    Попробуйте разместить средство трехмерного просмотра таким образом, чтобы высота при просмотре соответствовала накладываемому изображению. Если накладываемое изображение имеет подробный ракурс, увеличьте необходимую область, при этом исчезнет необходимость вносить большие изменения позднее. Если наложение покрывает большую территорию, с помощью контраста убедитесь, что вся территория в средстве трехмерного просмотра окружена полями для настройки изображения.
  2. Выберите Накладываемое изображение в меню Добавить (или используйте другие ускоренные методы, описанные в разделе Создание новой метки). Появляется диалоговое окно Новое накладываемое изображение.
  3. Введите описательное название в поле "Название".
  4. В поле "Ссылка" введите местоположение файла изображения, который необходимо использовать в качестве наложения, или используйте кнопку Обзор, чтобы найти его на компьютере или в сети.

    5. Если изображение, на которое вы ссылаетесь, расположено в Интернете, необходимо ввести URL-адрес для файла изображения. Он отличается от URL-адреса самой веб-страницы. При использовании Internet Explorer можно получить URL-адрес изображения, нажав правой кнопкой мыши изображение на веб-странице и выбрав во всплывающем меню Копировать ярлык. После этого установите курсор в поле URL-адрес изображения или Имя файла и вставьте информацию с помощью Ctrl+V (Command/Open Apple Key на компьютере Mac).

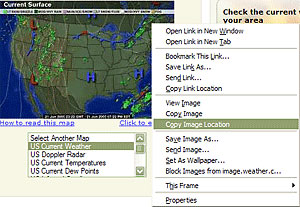

    Копировать расположение ссылки
    Изображение появляется в средстве трехмерного просмотра с точками привязки, которые используются для его размещения.
  5. Укажите описательную информацию для накладываемого изображения. Описания для накладываемых изображений аналогичны описаниям данных всех меток. Дополнительные сведения см. в разделе Ввод описаний.
  6. Нажмите вкладку "Обновить" и установите правильные свойства обновления для накладываемого изображения. Параметры обновления для накладываемых изображений аналогичны описанным для сетевых ссылок. Обычно для любого изображения, которое обновляется автоматически и расположено на сервере, необходимо установить свойства обновления. Например, для карт спутниковых метеорологических изображений, скорее всего, потребуются обновления. Дополнительную информацию о различиях между обновлением с привязкой ко времени и обновлением на основе просмотров см. в разделе описание сетевых ссылок.
  7. Установите прозрачность изображения по умолчанию с помощью ползунка. Параметр прозрачности для накладываемых изображений можно настроить в любое время при их просмотре. Чтобы упростить процедуру размещения наложения, сначала необходимо настроить прозрачность для достижения оптимального баланса между изображением и Землей, располагающейся ниже.
  8. При выборе вкладки "Просмотр" можно изменять параметры просмотра для накладываемого изображения так же, как и для любых данных меток. Дополнительную информацию см. в разделе Настройка окна просмотра.
  9. Разместите изображение в средстве просмотра необходимым образом и нажмите "OK", чтобы завершить создание. Если позже возникнет необходимость скорректировать накладываемое изображение или изменить его местоположение, просто измените его так же, как и любые другие данные меток. Дополнительную информацию см. в разделе Изменение меток и папок.

Размещение накладываемого изображения в средстве просмотра

После вставки накладываемого изображения в средство просмотра можно использовать зеленые маркеры, чтобы растянуть и переместить изображение несколькими способами для получения необходимого максимально точного местоположения. Накладываемое изображение будет иметь угловые знаки и знаки края, которые можно использовать для растягивания изображения, маркер центрального перекрестия для отметки положения изображения и треугольный маркер, который можно использовать для поворота изображения.

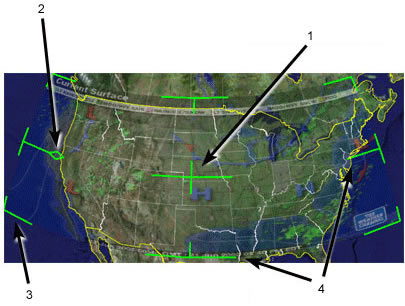

При выборе одного из маркеров указатель изменят вид с открытой руки на указывающую или на стрелку, чтобы обозначить выбор точки привязки. На рисунке ниже подробно показаны точки привязки.

Размещение накладываемого изображения в средстве просмотра

  1. Используйте маркер центрального перекрестия для плавного перемещения всего наложения по глобусу и размещения его по центру. (Совет. В первую очередь выполните следующее действие).
  2. Используйте отметку треугольника для поворота изображения в более удобное положение.
  3. Используйте любые угловые маркеры перекрестия, чтобы растянуть или наклонить выбранный угол. Если нажать клавишу Shift при выборе этого маркера, масштаб изображения будет изменяться от центра.
  4. Используйте любые средства привязки с четырех сторон, чтобы растягивать изображение относительно выбранной стороны. Если нажать клавишу Shift при выполнении этого действия, масштаб изображения будет изменяться от центра.
Совет. Сначала попробуйте разместить центр изображения в качестве ориентира, а затем используйте клавишу Shift вместе с одним из средств привязки, чтобы установить масштаб изображения для наилучшего его размещения.

Параметры положения

При выборе вкладки Местоположение можно использовать следующие параметры.

При выборе вкладки "Просмотр" можно изменять параметры просмотра для накладываемого изображения так же, как и для любых данных меток. Дополнительную информацию см. в разделе Настройка окна просмотра.

Открытие и просмотр накладываемых изображений

Кроме созданных вами накладываемых изображений, можно также открыть и просмотреть накладываемые изображения, отправленные по электронной почте пользователями Google Планета Земля, или просматривать накладываемые изображения, отправленные на веб-сервер.

Открытие накладываемых изображений, полученных вами по электронной почте

Открытие накладываемых изображений, отправленных по электронной почте, можно выполнить двумя способами.

Открытие накладываемых изображений с веб-сервера

Накладываемые изображения, отправленные на веб-сервер, можно открыть, нажав ссылку накладываемого изображения. При этом появляется диалоговое окно с предложением выбрать правильную программу для открытия вложения. По умолчанию должна быть выбрана программа Google Планета Земля. Нажмите соответствующую кнопку, чтобы подтвердить выбор. Накладываемое изображение появляется в средстве трехмерного просмотра, и элемент отображается в папке Временные метки на панели Метки. Накладываемое изображение можно сохранить, как описано выше.

Отправка накладываемых изображений на веб-сервер

Данными накладываемых изображений можно обмениваться с другими пользователями Google Планета Земля, отправив файл наложения на веб-сервер, доступ к которому открыт для других пользователей. Например, пользователи Google Планета Земля могут отправлять информацию накладываемых изображений и меток на доску объявлений Сообщества Google Планета Земля (bbs.keyhole.com). Оставшаяся часть раздела содержит подробную информацию об отправке данных накладываемых изображений на доску объявлений Google Планета Земля.

Примечание. Накладываемые изображения можно отправлять на доску объявлений сообщества Google Планета Земля, независимо от того, являются ли они ссылками на данные локальных или сетевых изображений. Накладываемые изображения, отправленные на доску объявлений, будут автоматически включать изображения, ссылки на которые предоставлены локальной файловой системой. Это обновление из версии Keyhole 2.2.
  1. Нажмите правой кнопкой мыши (на компьютере Mac нажмите CTRL) накладываемое изображение и выберите "Сохранить как... " во всплывающем меню.
  2. Перейдите в местоположение на жестком диске компьютера с помощью диалогового окна "Сохранить", введите имя файла и сохраните его.
  3. Используйте веб-браузер, чтобы подключиться к bbs.keyhole.com. Необходимо быть зарегистрированным пользователем сообщества Google Планета Земля, чтобы отправлять файлы накладываемых изображений. Если программа Google Планета Земля используется вами впервые, сначала необходимо зарегистрироваться в сообществе Google Планета Земля, прежде чем выполнять вход и отправлять файлы меток. Регистрация является отдельной от подписки на Google Планета Земля бесплатной процедурой.
    • После входа на веб-сайт доски объявлений Google Планета Земля нажмите ссылку регистрации в области входа.
    • Чтобы выполнить регистрацию на веб-сайте, следуйте инструкциям на экране.
    • Необходимо предоставить адрес электронной почты, чтобы активировать аккаунт. После регистрации на этот адрес будет отправлено сообщение электронной почты, содержащее регистрационную информацию и ссылку для активации.
    • Нажмите ссылку, содержащуюся в сообщении электронной почты для активации аккаунта. Аккаунт доски объявлений активирован, и вам предоставлен полный доступ ко всем функциям доски объявлений Google Планета Земля.
  4. Войдите на веб-сайт сообщества Google Планета Земля.
  5. Выберите форум (переплетенная дискуссия), который соответствует отправке накладываемого изображения.
  6. Нажмите ссылку Опубликовать в подзаголовке форума.
  7. Введите информацию в полях Тема и Опубликовать, установите флажок рядом с "Требуется предварительный просмотр отправляемых данных или файла приложения" и нажмите кнопку Продолжить.
  8. Выполните предварительный просмотр отправляемых данных и приложите файл накладываемого изображения, нажав кнопку Обзор и выбрав файл.
  9. Нажмите кнопку Продолжить, чтобы отправить сообщение и файл.

Размещение накладываемых изображений WMS

В Google Планета Земля можно разместить накладываемые изображения WMS. Эти картографические изображения предоставляются с помощью WMS через Интернет. В них может содержаться интересная информация, например, прогнозы погоды и погодные условия, топографические карты, альтернативное спутниковое изображение высокого разрешения и многое другое.

Чтобы разместить накладываемое изображение WMS, выполните следующие действия.

  1. Выполните шаги 1 и 2, описанные в разделе Создание накладываемого изображения.
  2. В диалоговом окне "Новый" перейдите на вкладку Обновить.
  3. Нажмите Параметры WMS. Появится диалоговое окно параметров WMS.
  4. Кроме службы WMS, выберите соответствующую службу или нажмите Добавить, чтобы использовать URL-адрес (адрес веб-сайта) для WMS. Через некоторое время Google Планета Земля заполнит поля Непрозрачный или Прозрачные слои с доступными слоями из выбранной службы WMS.
  5. Выберите соответствующий(ие) слой(и) и нажмите Добавить ->, чтобы добавить слой(и) в поле Выбранные слои. При этом данная информация добавляется к накладываемому изображению WMS в Google Планета Земля. Чтобы удалить слой из поля "Выбранные слои", выберите его и нажмите <-Удалить.
  6. Чтобы установить порядок отображения слоев в средстве трехмерного просмотра, выберите соответствующий слой в поле Выбранные слои и нажмите Вверх или Вниз.
  7. После завершения нажмите OK и продолжите с шага 3, описанного в разделе Создание накладываемого изображения.

Размещение трехмерных моделей Google SketchUp

Чтобы разместить 3D-модели Google SketchUp в Google Планета Земля, сделайте следующее:

  1. Нажмите Добавить > модель или нажмите Ctrl + Shift + M (Command/Open Apple Key+ Shift + M). на компьютере Mac. Появится диалоговое окно "Новая модель". Процедура добавления модели аналогична процедуре добавления метки.
  2. Параметры высоты для трехмерных моделей совпадают с параметрами высоты метки. Дополнительную информацию см. в разделе Настройка высоты над уровнем моря.

Дополнительную информацию см. в следующих разделах.
