Использование устройств GPS с программой Google Планета Земля
При наличии устройства GPS (Глобальная система позиционирования) его можно подключить к компьютеру, импортировать точки маршрута и отслеживать данные в Google Планета Земля. Обратите внимание, что данный набор функций доступен только для пользователей Google Планета Земля Плюс, Google Планета Земля Про и Google Планета Земля EC, но не для бесплатной версии (см. Продукты Google Планета Земля). Темы данного раздела включают в себя следующее:
Поддерживаемые устройства
Программа Google Планета Земля в настоящее время поддерживает большинство устройств GPS следующих производителей:
На веб-сайте GPSBabel перечислен список устройств, официально поддерживаемых функцией импорта GPS Google Планета Земля. Можно использовать другие устройства, однако они могут работать неправильно. При использовании неподдерживаемого устройства можно попробовать импортировать данные GPS из устройства на компьютер в виде файла .gpx или .loc, а затем открыть его в Google Планета Земля (Файл > Открыть).
Необходимые средства подключения
Чтобы подключить устройство GPS к компьютеру, необходим кабель для последовательного или USB-порта. Как правило, устройство продается с кабелем одного типа. Если к устройству GPS кабель не прилагался, обратитесь на веб-сайт производителя, чтобы приобрести кабель, соответствующий вашей модели.
Сведения о точках GPS
При импорте данных GPS в Google Планета Земля они автоматически распределяются по трем доступным папкам в соответствии с типом объекта. Эти папки включают:
- Треки. Треки (или точки треков) – это точки, которые регулярно и автоматически записываются устройством GPS на протяжении записи маршрута. Их можно импортировать в программу Google Планета Земля в виде путей.
- Путевые точки. Путевые точки – это точки, введенные пользователем вручную. Обычно они помечены именем, например, "дом" или "точка разворота".
- Маршруты. Точки маршрута – это точки, которые используются устройством GPS для создания маршрутов, например, при настройке его перехода между записанными точками. Точки маршрута могут иметь несколько связанных инструкций по переходу. Их можно импортировать в программу Google Планета Земля в виде путей.
Импорт данных GPS
Совет. При наличии на компьютере файла .GPX его можно импортировать, перетащив в программу Google Планета Земля.
Импортировать данные из устройства GPS в Google Планета Земля очень просто.
- При использовании устройства USB Garmin и компьютера под управлением ОС Windows установите драйвер USB Garmin с компакт-диска, поставляемого вместе с устройством GPS, или загрузите драйвер с веб-сайта Garmin.
- Подключите устройство к компьютеру, когда запущена программа Google Планета Земля.
Можно использовать кабель для последовательного или USB-порта, в зависимости от того, какой из них поставлялся вместе с устройством.
- Включите устройство GPS. После включения и активации устройства необязательно ждать его подключения к спутникам.

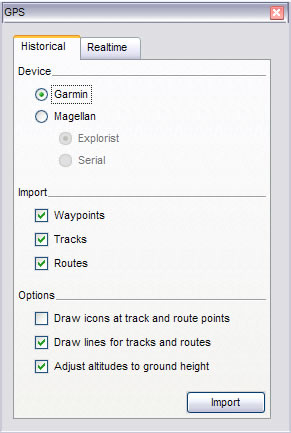

- В меню Инструменты выберите GPS. Появляется окно GPS.
- Выберите правильный тип производителя устройства.
- В разделе Импорт выберите типы данных для импорта.
- В разделе Параметры выберите параметры для рисования. Установите флажок Отображать значки в точках треков и маршрутов, если необходимо отображать значок в средстве трехмерного просмотра для каждой точки курса и маршрута, записываемого устройством GPS. Установите флажок Отображать линии треков и маршрутов, чтобы отображать каждый трек и маршрут GPS в виде непрерывной линии.
- Установите флажок Скорректировать высоту по высоте земной поверхности, чтобы настроить все записанные точки в соответствии с уровнем поверхности, например при импорте трека, созданного при пешей прогулке, поездке на машине или велосипеде. Однако, если курс GPS был записан во время плавного движения или полета, убедитесь, что этот параметр не был выбран, и точки отображаются в качестве надземных.
- Нажмите "ОК". После завершения загрузки данных GPS в Google Планета Земля появляется диалоговое окно подтверждения.
Данные появляются на панели Метки с подписью Устройство GPS Garmin или Устройство GPS Magellan в зависимости от используемого устройства (см. Поддерживаемые устройства). Если развернуть эту папку, можно просмотреть данные, расположенные по соответствующим папкам в зависимости от типа данных, как показано на рисунке ниже.
Эти папки можно разворачивать и просматривать так же, как и любой другой тип данных меток. При этом доступны упорядочивание, редактирование, отправка, сохранение и т.д.
Примечание. Если возникает ошибка подключения, выключите и снова включите устройство GPS и повторите действия с шага 4 далее.
Просмотр сведений GPS в реальном времени
При подключении портативного компьютера к устройству GPS можно просматривать информацию GPS в реальном времени. Например, курс GPS, отслеживаемый в реальном времени, можно просмотреть на экране ноутбука в Google Планета Земля, путешествуя в машине. Для этого выполните следующие действия.
- Подключите устройство GPS и портативный компьютер, как описано в шагах 1-4 раздела Импорт данных GPS.
- В диалоговом окне GPS перейдите на вкладку В реальном времени.
- Выберите соответствующие параметры.
- Выберите протокол. Если не известно, какой протокол использовать, выберите NMEA.
- Ограничение импорта точек трека. Максимальное количество точек, импортируемых при каждом опросе устройства. При выборе меньшего числа передача данных выполняется быстрее, но точность изображения путешествия меньше, и наоборот.
- Интервал опроса (секунды). Частота, с которой Google Планета Земля принимает данные с устройства GPS.
- Автоматически следовать этому пути. Установите соответствующий флажок, чтобы в центре средства трехмерного просмотра отображалось отслеживание текущего трека GPS в реальном времени.
- Нажмите Пуск, чтобы начать отслеживание GPS в реальном времени.
Просмотр хронологии
При загрузке данных, содержащих информацию времени (например, треки GPS), ее можно последовательно просмотреть в Google Планета Земля. Например, можно просмотреть треки GPS за определенный период времени, и визуально проследовать по ним. Для этого выполните следующие действия.
- При необходимости импортируйте данные GPS или другие связанные со временем данные.
- На панели "Метки" выберите эти данные. Ползунок времени появляется в верхней части средства трехмерного просмотра с временным диапазоном, соответствующим выбранным данным.
- Выполните одно из следующих действий.
- Чтобы изменить временной диапазон, отображающийся в средстве трехмерного просмотра, переместите маркеры диапазона (см. ниже) вправо или влево.
- Чтобы переместить временной диапазон назад или вперед, переместите центральную вкладку диапазона на ползунке времени или нажмите небольшие белые стрелки рядом с концами ползунка времени (см. ниже).
- Чтобы воспроизвести последовательную анимацию, нажмите кнопку "Воспроизвести" (см. ниже). Обратите внимание, что это применимо только в том случае, если только часть данных определена во временном диапазоне.
Функции ползунка времени включают в себя следующие.
- Нажмите эти стрелки, чтобы переместить временной диапазон вперед или назад.
- Переместите маркеры диапазона вправо или влево, чтобы изменить временной диапазон отображающихся данных.
- Чтобы воспроизвести последовательную анимацию, нажмите этот значок. Он наилучшим образом подходит для перемещения маркеров диапазона при определении временного диапазона в меньшую сторону относительно всей установки.
- Нажмите здесь, чтобы установить параметры ползунка времени.
- Переместите элемент, чтобы переместить временной диапазон вперед или назад.
Примечание. Ползунок времени недоступен при записи видеофайлов.
Настройка параметров хронологии
Можно установить параметры для функции отображения хронологии. Для этого выполните следующие действия.
- На ползунке времени нажмите значок часов (см. выше). Появится диалоговое окно "Время". Параметры включают в себя следующие.
- Отобразить время возобновления. Выберите соответствующий тип отображения времени.
- Закрепить границу экрана времени. Установите этот флажок, чтобы прикрепить начало отображения диапазона времени к левой стороне ползунка времени. Это полезно при отображении временной последовательности, так как более ранние данные отображаются в течение анимации.
- Скорость анимации. Используйте этот ползунок для установки скорости анимации, которая выполняется при нажатии кнопки воспроизведения на ползунке времени (см. выше).
- Режим повтора. Выберите тип воспроизведения анимации. Непрерывное воспроизведение (непрерывное воспроизведение), Один раз (однократное воспроизведение), Воспроизведение с возвратом (непрерывное воспроизведение вперед и назад).
- После завершения нажмите кнопку OK.
