Настройки средств 3D-просмотра
Некоторые из функций, описываемых в этом разделе, доступны только для пользователей продукта Google Планета Земля ЕС. Подробнее.
В программе Google Планета Земля есть параметры средства трехмерного просмотра, которые можно изменять, а также функции, которые можно включить при отображении в специальном трехмерном режиме. Среди них:
Чтобы отобразить или скрыть панель инструментов для средства 3D-просмотра, нажмите Инструменты > Панель инструментов.
Информация о высоте
Все измерения высоты, которые отображаются в Google Планета Земля, относятся к Среднему уровню моря (СУМ).
Отображение координатной сетки
Google Планета Земля предоставляет особый слой, доступный в меню "Вид", который отображает линии координатной сетки широты и долготы поверх изображения в средстве трехмерного просмотра. Чтобы включить отображение сетки, выполните одно из следующих действий.
- Выберите "Вид" > "Сетка".
- Нажмите клавиши Ctrl + L
(
+ L на компьютере Мас)
Поверх изображения Земли появится сетка в виде белых линий с обозначениями градусов линий долготы и широты на оси по центру средства трехмерного просмотра. В средстве трехмерного просмотра можно поместить географическую функцию и указать основные геопространственные координаты с помощью этой сетки.

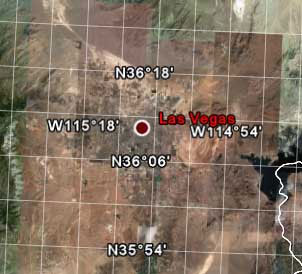

При увеличении изображения уровень детализации линий сетки увеличивается. Например, с высоты просмотра приблизительно 100 миль город Лас-Вегас, Невада, появляется севернее 36-й параллели и западнее 115-го меридиана.

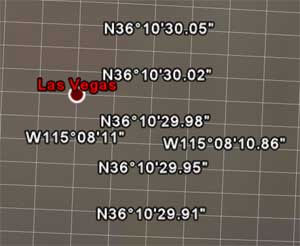

При увеличении высоты до 2000 футов можно просмотреть отметку для Лас-Вегаса, Невада, на З115 08'11" и С36 10'29".
Детализация линий сетки продолжает увеличиваться даже при выходе за пределы основного разрешения изображения Земли.
Включение полноэкранного режима
Примечание. В настоящее время данная функция недоступна в версии Google Планета Земля для Mac.
Программу Google Планета Земля можно использовать в режиме окна или в полноэкранном режиме. Чтобы включить полноэкранный режим или вернуться к режиму окна из полноэкранного режима, выполните следующие действия.
- Выберите в меню Вид - Во весь экран.
- Нажмите клавишу F11.

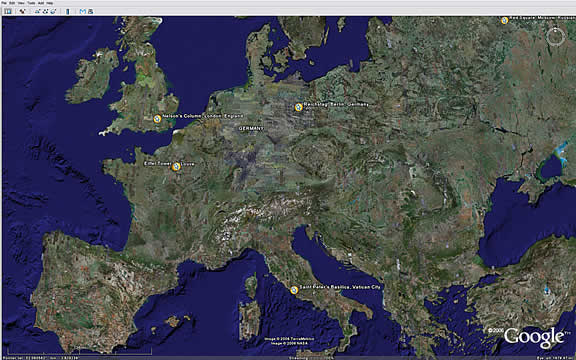

Включите полноэкранный режим для наиболее эффектного отображения Земли, например, во время обзора мест или проведения презентаций.
Настройка размера окна просмотра
Используйте параметры Размер окна просмотра в меню Вид, чтобы выбрать несколько заранее установленных форматов изображения, предназначенных для оптимальных режимов воспроизведения или печати. Выбранный параметр изменяет размер средства трехмерного просмотра для наилучшего отображения необходимым образом. Например, при настройке экрана компьютера для проектора можно выбрать наиболее удобный поддерживаемый для него формат. Для достижения наилучшего качества видеоизображения выберите соответствующий параметр просмотра ТВ.
Для воспроизведения можно выбрать Компьютер или ТВ. Для печати можно выбрать один из 4 форматов, предназначенных для различных размеров бумаги (дополнительные сведения см. в разделе Печать изображений). Параметры для каждого режима включают в себя следующее.
| Режим просмотра |
Режимы |
|
Воспроизведение на компьютере |
320 X 240 |
|
640 X 480 |
|
| |
800 x 600 |
|
| |
Воспроизведение на ТВ |
NTSC (720 x 486) |
| |
PAL (720 x 576) |
|
| |
Параметры изображения для печати |
8.5" x 11", альбомная ориентация |
| |
11" x 17", альбомная ориентация |
|
| |
4" x 6", альбомная ориентация |
|
| |
5" x 7", альбомная ориентация |
|
Примечание. Выбрав формат, размер средства трехмерного просмотра всегда можно изменить вручную.
Использование функции обзора карты

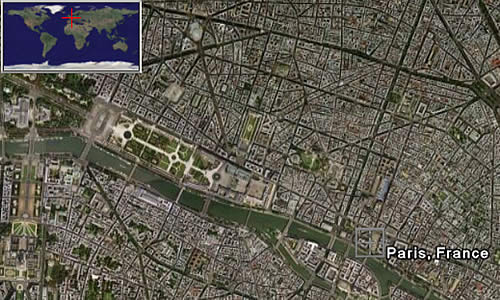

В окне Карта обзора отображается дополнительный вид Земли с указателем положения, соответствующим текущему виду в средстве трехмерного просмотра. В приведенном ниже примере изображение в Google Планета Земля соответствует виду над Парижем, Франция. В окне Обзор отображается маркер в виде перекрестия, указывающий положение вида относительно всей поверхности Земли.
Чтобы отобразить или скрыть окно обзора карты, выполните одно из следующих действий.
- Нажмите Вид > Карта обзора
- Нажмите CTRL ( на компьютере Mac) + M
Функции карты обзора
Можно использовать окно Карта обзора , чтобы выполнить следующие действия.
- Определить позицию текущего просмотра относительно всей поверхности Земли.
Например, при открытии файла KMZ из сообщества Google Планета Земля средство трехмерного просмотра может быстро перейти к подробному просмотру незнакомого вам участка Земли. Окно Карта обзора можно открыть, чтобы установить положение текущего просмотра относительно всей поверхности Земли. После настройки положения средства трехмерного просмотра его отображение продолжает непрерывно настраиваться с помощью указателя на карте обзора.
- Управлять перемещением средства трехмерного просмотра самостоятельно.
Положение окна Карты обзора изменяется вместе со средством трехмерного просмотра, поэтому можно работать непосредственно с окном Карта обзора. Дважды нажмите на любую область в окне, и экран обзора и средство трехмерного просмотра будут настраивать положение окна Карта обзора относительно выделенной точки. Например, если текущее окно просмотра расположено в США, можно дважды щелкнуть континент Африка, после чего указатель Карта обзора и средство трехмерного просмотра переместятся в новое положение.
Настройка размера окна карты обзора и масштаба
Чтобы настроить параметры карты обзора, выберите Инструменты > Параметры > 3D-просмотр (на компьютере Mac: Google Планета Земля > Параметры > 3D-просмотр). Настройте с помощью ползунка параметры карты обзора для изменения масштаба карты от малого до крупного.
С помощью параметров на вкладке Параметры > 3D-просмотр можно также настроить масштаб отображения территории в окне карты обзора в соответствии с масштабом средства трехмерного просмотра. Масштаб содержит три основных элемента.
- 1:бесконечность (по умолчанию). Вся карта Земли отображается в окне Карта обзора независимо от размера территории, отображаемой в средстве трехмерного просмотра. Образец приведен выше на примере Парижа.

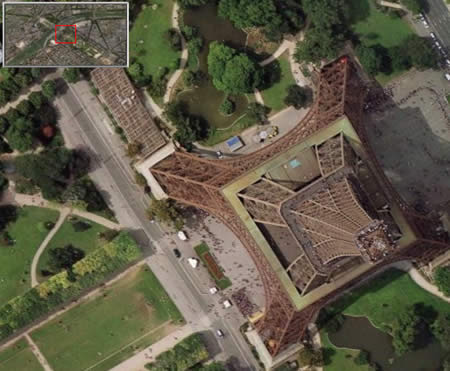

1:1. Вид в окне Карта обзора в точности соответствует виду в средстве трехмерного просмотра. Как показано ниже, в окне Карта обзора отображается граница текущего вида с помощью прямоугольника с красной рамкой. Территория небольшого размера за пределами текущего средства трехмерного просмотра отображается в окне обзора.

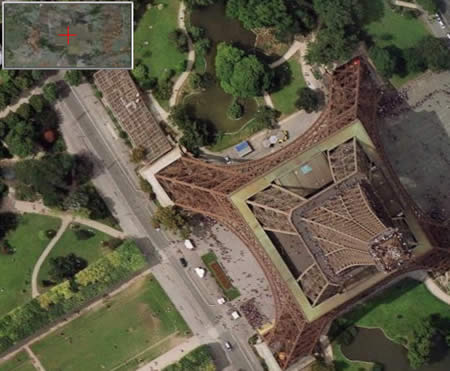

- 1:n. Число n соответствует любому установленному числу, на которое умножается текущий вид. При этом создается коэффициент относительного "масштаба", таким образом можно выбирать уменьшение масштаба изображения текущего вида на коэффициент 10, 50 или любой другой. На примере ниже показано крупным планом здание в Париже с коэффициентом масштаба, настроенным до 260.
Параметры отображения

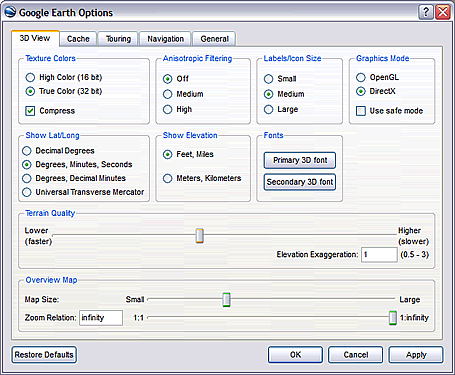

Для настройки отображения средства трехмерного просмотра можно установить несколько параметров, а также вид отображения значков, подписей и других элементов. Чтобы настроить эти параметры, выполните следующие действия.
- Windows/Linux. Нажмите Инструменты > Параметры > 3D-просмотр.
- Mac. Нажмите Google Планета Земля > Параметры > 3D-просмотр.
Обратите внимание, что повышение качества изображения в целом снижает производительность Google Планета Земля. Другими словами, чем лучше отображение, тем большее количество ресурсов компьютера требуется. Параметры включают в себя следующее.
- Цвета текстуры. Измените этот параметр, чтобы установить число бит, использующихся для представления цветов в средстве трехмерного просмотра. Самое высокое качество (32 бит) создает более реалистичный образ.
- Анизотропная фильтрация (сглаженный горизонт). Анизотропная фильтрация – это метод, который используется для фильтрации пикселей при отображении текстуры карты для получения более сглаженного изображения. При включении данной функции создается более гладкое изображение вокруг горизонта во время просмотра Земли под углом. Она также требует большего объема памяти графической карты, поэтому используйте этот параметр только в том случае, если графическая карта имеет объем памяти, по меньшей, мере 32 Мб. По умолчанию данный параметр выключен.
- Размер метки/значка. Используйте данную функцию, чтобы изменить размер по умолчанию для подписей и значков в средстве трехмерного просмотра. Параметр "Маленький" является оптимальным для детального отображения городских областей, в которых часто присутствует большое количество подписей и значков. При просмотре больших областей выберите "Средний", при этом метки, отображающиеся с больших высот, появляются в средстве трехмерного просмотра. См. также Настройка отображения объектов.
- Графический режим . Большинство компьютерных программ, требующих значительных графических ресурсов (включая Google Планета Земля), используют одну из двух доступных возможностей видеообработки трехмерного изображения на компьютере под управлением ОС Windows: OpenGL или Direct X. Для ОС Linux и компьютеров Mac программа Google Планета Земля поддерживает только OpenGL. Вследствие того, что OpenGL является программным обеспечением для видеообработки большинства графических карт, Google Планета Земля использует это режим по умолчанию. Однако для системы может потребоваться DirectX (Windows), или же она будет лучше работать в безопасном режиме. При запуске Google Планета Земля можно выбрать способ видеообработки трехмерного изображения, наиболее подходящий для аппаратного обеспечения системы. При использовании Windows программа Google Планета Земля пытается определить наиболее подходящий для вашей графической карты способ и автоматически предлагает его включить.
(Только для Windows) Существует два способа выбора OpenGL или DirectX в качестве программного обеспечения видеообработки трехмерного изображения.
- Выбор в меню "Пуск". В меню "Пуск" на компьютере выберите "Программы - Google Планета Земля" и выберите "Установить DirectX в качестве средства видеообработки по умолчанию" или "Установить OpenGL...". После выбора графического режима появляется диалоговое окно с уведомлением о выборе, после этого можно запустить Google Планета Земля в выбранном графическом режиме.
- Выбор графического режима. Выберите "OpenGL" или "DirectX" в разделе "Графический режим" в диалоговом окне "Настройки Google Планета Земля".
Выберите функцию "Безопасный режим", если возникают проблемы со средством трехмерного просмотра Google Планета Земля. Этот параметр выключает дополнительные функции видеообработки, например, видеообработку текстуры множественного отображения и заполненные многоугольники, снижая таким образом нагрузку на графическую карту. Если после включения данной функции проблема больше не возникает, вероятно, она связана с графической картой или драйвером графической карты.
Дополнительные сведения см. в разделе Как обновить драйвер графической карты?
- Показать Шир/Долг. При перемещении указателя мыши в средстве трехмерного просмотра координаты широты и долготы отображаются в нижнем левом углу средства трехмерного просмотра.
По умолчанию эти координаты отображаются в градусах, минутах, секундах (ДД.ММ.СС) градусах или в минутах с десятичными долями (ДД MM.MMM). Ниже приведен пример ДД.ММ.СС.
Можно выбрать параметр "Градусы" для отображения географических координат в десятичных градусах (например, 37.421927° -122.085110°)..
Кроме того, эти координаты можно отображать с помощью универсальной поперечной проекции Меркатора (например, 580954.57 m E 4142073.74 m N)
- Показать уровень возвышения. Установка единиц измерения высоты при отображении в Google Планета Земля.
При перемещении указателя мыши в средстве трехмерного просмотра высота территории под указателем мыши отображается в нижнем левом углу средства трехмерного просмотра. По умолчанию высота отображается в футах и милях при достаточном уровне возвышения.
Для отображения высоты можно выбрать метры и километры.
- Шрифты. Настройка размера шрифта и вида текста, отображающегося в средстве трехмерного просмотра. В большинстве случаев используйте параметр основного шрифта, т.к. параметр дополнительного шрифта предназначен только для редких случаев возникновения проблем с основным шрифтом. Используйте дополнительный шрифт, если в данных подписи содержаться символы, являющиеся недопустимыми для шрифтаArial по умолчанию.
- Качество отображения ландшафта. Используйте ползунок, чтобы выбрать более низкое качество отображения (менее детализированное) с большей продуктивностью или более высокое (более детализированное) с меньшей продуктивностью.
Чтобы настроить вид холмов при включенном ландшафте в средстве трехмерного просмотра, можно установить значение "Увеличение рельефа по вертикали" от 0,n до 3,0, включая десятичные значения. По умолчанию для данного параметра установлено значение 1. Как правило, параметры выше 1,5 создают слишком увеличенное изображение для большинства территорий. См. также Изменение угла обзора и просмотр холмистой местности.
- Карта обзора. См. Настройка размера окна и масштаба карты обзора.
См. также Отображение и скрытие элементов в средстве трехмерного просмотра.
Параметры кэша памяти и дискового кэша
Увеличив объем памяти и размер кэша диска, можно улучшить производительность (см. рекомендации ниже). Для этого выполните следующие действия.
- Нажмите Инструменты > Параметры (на компьютере Mac Google Планета Земля > Параметры). Перейдите на вкладку Кэш.
- Введите значение в поле Размер кэша памяти (см. рекомендации ниже). Знать фактические ограничения памяти компьютера нет необходимости, программа Google Планета Земля автоматически ограничивает размер в соответствии с доступной физической памятью на компьютере.
- Ведите значение не более 2000 в поле Размер кэша диска (см. рекомендации ниже).
Увеличение размера памяти или кэша диска может улучшить производительность, но неблагоприятно повлиять на производительность других программ. Доступная память зависит от характеристик вашего компьютера. Увеличение кэша памяти значительно улучшает производительность для печати и создания видеофайлов с помощью Google Планета Земля Про и Google Планета Земля EC. Кэш диска ограничен до 2 Гб. Google Планета Земля использует кэш при просмотре изображений в автономном режиме. Это позволяет просматривать Землю без подключения к Интернету.
Пространство диска можно восстановить, удалив его кэш. Для этого выполните следующие действия.
- Выберите Файл > Выход с сервера.
- Выберите Инструменты > Параметры (на компьютере Mac выберите Google Планета Земля > Параметры). Перейдите на вкладку Кэш.
- Нажмите Удалить файлы кэш.
