Manual do utilizador



Utilizar modelos de estilo

Nota - Esta funcionalidade está disponível para os utilizadores do produto Google Earth Pro. Visite http://earth.google.com/enterprise/earth_pro.html#comparison para mais informações.

Frequentemente, os dados que importa para o Google Earth contêm diversas características que não são automaticamente convertidas em funcionalidades imediatamente visíveis no visualizador 3D. Por exemplo, um ficheiro de forma que defina as zonas povoadas de uma região específica poderá dispor de um campo que forneça o número de habitantes para cada zona delimitada nos dados. Ou, então, um ficheiro CSV poderá conter registos de imóveis com um campo que apresenta a área de superfície de cada um.

Quando importar estes dados, pode utilizar modelos de estilo de forma a apresentar campos nos dados de forma significativa.

Isso é efectuado através da associação ou ligação de campos específicos dos dados importados a uma das quatro características de apresentação de modelos:

A parte restante desta secção aborda os seguintes tópicos:

Aplicação de um modelo de estilo

Esta secção descreve os passos básicos para aplicar um modelo de estilo a dados do vector que contêm campos que pretende apresentar no visualizador 3D. Pode aplicar modelos de estilo a dados recentemente incorporados ou a dados KML existentes. Por outro lado, pode modificar modelos existentes seguindo os passos abaixo indicados.

Nota - Tenha em atenção que os modelos de estilo são extremamente específicos dos dados com que trabalha. Apesar de poder utilizar o mesmo modelo de estilo para diferentes dados com os mesmos campos, as definições do modelo terão frequentemente de ser ajustadas para representar os dados correctamente. Como o conjunto original de dados é alterado pelo acréscimo de novos dados, poderá também ter de ajustar o modelo para que este possa acolher as novas informações.
  1. Seleccione os dados aos quais será aplicado o modelo de estilo. Se estiver a importar os dados pela primeira vez, clique simplesmente no botão Sim quando lhe for solicitado que aplique um modelo de estilo.
  2. Se já tiver estes dados no painel Locais, clique com o botão direito do rato (CTRL + clique no Mac) na pasta principal dos dados e seleccione Aplicar modelo de estilo... no menu de pop-up. (Utilize este método quando pretender editar um modelo de estilo recém-criado.)
  3. Na caixa de diálogo Definições de modelo de estilo , indique se pretende criar um novo modelo ou utilizar um existente.
  4. Se já existir um modelo de estilo para os dados, este será apresentado na lista Modelos compatíveis em conjunto com qualquer outro modelo de estilo que seja compatível com os dados que seleccionou. Se optar por utilizar um modelo de estilo existente, seleccione o correcto na lista. Se pretender simplesmente aplicar o modelo aos dados sem alterar o modelo em si, não assinale a caixa de verificação Editar modelo seleccionado. Para editar o modelo de estilo, assinale a caixa de verificação.
  5. Quando cria um novo modelo ou edita um existente, é apresentada a caixa de diálogo Definições de modelo de estilo .
  6. Seleccione um campo de dados para utilizar como Nome, ou etiqueta, dos dados. Este nome surge no visualizador 3D, bem como no painel Locais que apresenta a lista dos pontos de dado.
  7. Clique no separador Cor e associe um elemento dos dados aos estilos de cor. Ver Associação de estilos de cor para mais pormenores.
  8. Clique no separador Ícones e associe um elemento dos dados a um ou mais ícones. Ver Associação de ícones a dados de ponto para mais pormenores.
  9. Clique no separador Altura para associar um valor de altura a um elemento dos dados. Ver Associação de valores de altura para mais pormenores.
  10. Clique em OK quando tiver concluído a definição dos estilos. Os valores definidos são apresentados no visualizador 3D.

A parte restante desta secção explica em pormenor a forma de aplicar valores do modelo aos dados. Finalmente, pode utilizar as instruções em Exemplo de modelo de estilo para saber como definir um modelo de estilo em amostras de dados de ponto a partir de um ficheiro de texto.

Associação de estilos de cor

Pode aplicar cores a campos seleccionados nos dados importados. Neste caso, a cor é aplicada ao elemento consoante o tipo de dados importados:

Utilize o estilo de cor para colorir estes elementos de forma significativa, em função tanto do tipo de dados como dos dados de campo no interior do conjunto completo. Pode utilizar três mecanismos para colorir os dados:

A parte restante desta secção descreve a forma de utilizar estes métodos de aplicação de cor.

Utilização de uma única cor

Se pretende utilizar uma cor para todos os pontos ou linhas dos dados importados, seleccione a opção Utilizar uma única cor e clique no quadrado colorido situado ao lado. No selector de cor, escolha uma cor ou defina a sua própria cor para aplicar aos dados.

Utilização de cores aleatórias

Para utilizar um conjunto de cores aplicadas aleatoriamente pelo Google Earth, seleccione a opção Utilização de cores aleatórias .

Nota - Os dados de linha ou ponto serão coloridos com base em valores fornecidos pelo Google Earth. Se atribuir também um ícone aos dados de ponto, a cor será adicionada à cor existente do ícone.

Definição de cores com base em valores de campo

Embora a aplicação de cores aos elementos dos dados ajude a distingui-los uns dos outros no visualizador 3D, a utilização de cores com base em valores de campo oferece uma forma de apresentar dados sobre o conjunto de elementos que de outro modo não conseguiria facilmente apresentar. Poderá desejar, por exemplo, definir uma curta gama de cores com base na área de superfície dos registos de imóveis. Ou então definir uma gama de cores para ficheiros de forma que apresente o rendimento familiar médio.

Siga os passos seguintes para definir valores de cor por campo de dados.

  1. Seleccione a opção Definir cor a partir do campo no separador Cor.
  2. Seleccione o campo ao qual pretende aplicar dados de cor na lista pendente Definir campo de cor. Aqui pode optar por campos numéricos ou por campos de texto dos dados. Ver Selecção de tipos de campo para associação de estilos.
  3. Seleccione a cor inicial e final (facultativo) para a associação de cores. Por predefinição, o modelo de estilo "blocos de cor" é criado a partir do azul e mapeado através do espectro até ao vermelho. Se pretende alterar a gama de cores, clique em cada um dos blocos de cor e defina a cor inicial e final da sua escolha. O Google Earth calcula automaticamente a gama de cores entre os dois valores seleccionados.
  1. Utilize o selector Número de blocos para indicar a forma de agrupamento do intervalo de valores de campo. Esta opção só está disponível para campos com dados numéricos. Os intervalos para cada bloco são calculados automaticamente, mas podem ser ajustados manualmente. Ver Personalização dos intervalos de valor dos dados numéricos para mais pormenores. Para saber como os blocos se comportam em campos numéricos e de cadeia, ver Utilização de blocos para dados de campo.
  2. Efectue quaisquer outros ajustamentos necessários.
    • Subpastas - Pode criar subpastas para cada bloco de cor para que a listagem Locais apresente os elementos de dados agrupados por cor nas suas respectivas pastas. Assim será mais fácil mostrar ou ocultar a apresentação de grupos de cores, bastando simplesmente assinalar ou remover a marca da caixa de verificação situada ao lado da pasta. assim que seleccionar a opção subpasta, deverá atribuir um nome à subpasta para que os dados sejam correctamente agrupados na listagem Locais. Tenha em atenção que só poderá definir uma única opção de subpasta para a apresentação de cores ou de ícones.

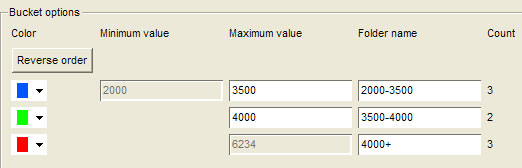

      Elementos de dados agrupados por cores nas suas respectivas pastas
    • Ordem de apresentação de cores - Pode clicar no botãoOrdem inversa para inverter a ordem de apresentação da gama de cores. Assim, se a gama de cores começar no azul para o primeiro elemento e terminar no vermelho para o último, ao inverter a ordem será aplicado o vermelho ao primeiro elemento e o azul ao último.
    • Ajustamentos de cor para blocos individuais - Pode modificar cada elemento de cor individualmente clicando no mesmo e ajustando a cor do valor ou intervalo de valores específico. Por outro lado, pode modificar as definições dos blocos numéricos de forma a adaptar a amplitude de dados às suas preferências. Ver Personalização dos intervalos de valor dos dados numéricos para saber como ajustar os intervalos numéricos depois de seleccionar o número de blocos para um intervalo de números.
  3. Clique no botão OK para aplicar e visualizar as alterações. - Guarde o modelo de estilo. Poderá a qualquer momento editar o modelo para aplicar estilos de ícone e de altura ou para efectuar ajustamentos de cor suplementares. Para tal, siga as instruções em Aplicação de um modelo de estilo.

Associação de ícones a dados de pontos

Tal como acontece com a cor, é possível aplicar ícones a campos de dados. Contudo, os ícones só podem ser associados a dados de ponto, pelo que se importar dados de linha ou forma, o separador Estilo de ícone não estará disponível. Pode utilizar dois mecanismos para associar ícones a pontos:

Definição de ícones com base em campos

Estes passos descrevem o processo básico de associação de ícones a campos dos dados. Os seguintes passos descrevem o processo básico de definição de valores de cor por campo de dados.

  1. Seleccione a opção Definir ícone a partir do campo no separador Ícone.
  2. Seleccione o campo ao qual pretende aplicar etiquetas de ícone na lista pendente Definir ícone a partir do campo. Aqui pode optar por campos numéricos ou por campos de texto dos dados. Ver Selecção de tipos de campo para associação de estilos.
  3. Utilize o selector Número de blocos para indicar a forma de agrupamento do intervalo de valores de campo. Esta opção só está disponível para campos com dados numéricos. Os intervalos para cada bloco são calculados automaticamente mas podem ser ajustados manualmente. Ver Personalização dos intervalos de valor dos dados numéricos para mais pormenores. Para saber como os blocos se comportam em campos numéricos e de cadeia, ver Utilização de blocos para dados de campo.
  4. Para cada bloco definido, seleccione um ícone da lista.
  5. Efectue quaisquer outros ajustamentos necessários:
    • Subpastas - Pode criar subpastas para cada bloco de ícones para que a listagem Locais apresente os elementos de dados agrupados pela etiqueta de pasta nas suas respectivas pastas. Assim será mais fácil mostrar ou ocultar a apresentação de grupos de ícones, bastando simplesmente assinalar ou remover a marca da caixa de verificação situada ao lado da pasta. Assim que seleccionar a opção subpasta, deverá atribuir um nome à subpasta para que os dados sejam correctamente agrupados na listagem Locais.

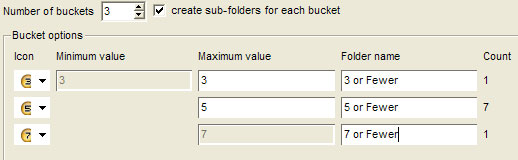

      Subpastas para cada bloco de ícones
    Nota: Só poderá definir uma única opção de subpasta para a apresentação de cores ou de ícones.
    • Ajustamentos de ícone para blocos individuais - Pode modificar cada elemento de ícone individualmente clicando no mesmo e ajustando o ícone do valor ou intervalo de valores específico.
    • Por outro lado, pode modificar as definições dos blocos numéricos de forma a adaptar a amplitude de dados às suas preferências. Ver Personalização dos intervalos de valor dos dados numéricos para saber como ajustar os intervalos numéricos depois de seleccionar o número de blocos para um intervalo de números.
  6. Clique no botão OK para aplicar e visualizar as alterações.
  7. Guarde o modelo de estilo. Poderá a qualquer momento editar o modelo para aplicar estilos de ícone e de altura ou para efectuar ajustamentos de cor suplementares. Para tal, siga as instruções em Aplicação de um modelo de estilo.

Associação de valores de altura

Por predefinição, os valores de altura não estão inicialmente definidos no separador Altura. Utilize o separador Altura na caixa de diálogo Definições de modelo de estilo para definir valores de altura a partir de um campo seleccionado. Assim que os valores de altura forem activados, os pontos, linhas ou formas são extrapolados do nível do solo para a altura definida para cada elemento de dados. Se associar a altura a linhas ou formas, os valores que definir funcionam em conjunto com as cores definidas no separador Cor .

Por outro lado, se associar a altura a dados de ponto, aqueles pontos são extrapolados por intermédio de uma linha colorida de um único pixel para ligar o ícone a partir da sua posição elevada ao solo. Se o desejar, pode utilizar definições de estilo para alterar a largura e a cor daquelas linhas.

A parte restante desta secção explica em maior pormenor a forma de utilizar eficazmente valores de altura, incluindo:

Valores de altura para campos de texto

As definições de associação de altura para campos de texto são diferentes das utilizadas em campos numéricos. Se o campo que pretender associar contiver dados de texto, os primeiros 8 campos únicos são definidos nos seus próprios contentores, ou blocos. É por esta razão que faz sentido associar valores de altura apenas a campos com 8 ou menos valores únicos. Ver Selecção de tipos de campo para associação de estilos para mais pormenores.

Se associar valores de altura a um campo de texto, estão disponíveis as seguintes definições:

Valores de altura para campos numéricos

Se associar valores de altura a um campo numérico dos dados, pode optar por um de dois tipos de método de associação: contínuo ou dividido em blocos.

Utilizar o mapeamento contínuo

O método de associação contínua utiliza os valores mínimo e máximo do campo seleccionado para determinar uma apresentação de altura mínima e máxima para todo o conjunto. Associa depois todos os dados do conjunto da forma que melhor corresponder a cada campo individual. No exemplo, o campo Square_footage (área de superfície) é utilizado para associar valores de altura, com o valor mínimo de 2000 e máximo de 6234. Cada um dos 9 elementos do conjunto é apresentado a um valor de altura ligeiramente diferente, que apresenta com maior precisão a sua relação com os outros pontos. Este método em particular é útil em conjuntos mais pequenos de dados onde as distinções individuais entre pontos ou formas são facilmente visualizadas.

Com o método de associação contínua pode utilizar o cursor Factor de escala e o selector Unidades de altura , tal como anteriormente se descreve em Valores de alturas para campos de texto. Pode ainda inserir a altura pretendida para os intervalos inicial e final dos dados. Por exemplo, pode pretender que as casas a partir de 2000 pés sejam apresentadas no visualizador 3D com uma altura de 100 metros e que as casas no intervalo final sejam apresentadas com uma altura de 5000 metros.

No visualizador 3D, a distinção visual entre elementos individuais proporcionada por este método é afectada quer pelo intervalo de altura que definiu, quer pelo número de elementos nos dados. Por exemplo, um intervalo de 100-5000 metros para um conjunto que contenha apenas 9 elementos cria uma altura visualmente distinta para cada ponto.

Se diminuir o intervalo ou aumentar o número de elementos no conjunto, a distinção entre cada elemento reduz-se.

Divisão de valores por blocos

Utilize o método de associação Dividir por blocos para criar até 8 agrupamentos de altura para os dados. Este método funciona bem em conjuntos grandes de dados, em que as alturas associadas continuamente não são facilmente observadas no visualizador 3D. Por exemplo, se o seu conjunto de dados contiver mais de 1000 registos de habitações agrupadas em torno de uma pequena região, pode ser difícil ver a diferença real entre casas em diferentes categorias de altura. Com a utilização da opção Dividir por blocos , poderá criar categorias com maior significado e definir lacunas visualmente distintas na sua apresentação. Por exemplo, poderá apresentar todos os registos entre 2000 e 3000 pés quadrados a uma altura de 500 metros, todos os registos entre 3000 e 4000 pés quadrados a uma altura de 1500 metros, etc. Embora este método não distinga uma casa de 3000 pés quadrados de uma de 3200 pés quadrados, proporciona uma compreensão visual mais imediata das categorias que tiver definido.

Tal como acontece com os estilos de cor e ícone, o valor máximo para cada bloco é automaticamente calculado, mas pode ser ajustado manualmente. Utilize o cursor Factor de escala e o selector Unidades de altura para este método tal como anteriormente descrito em Valores de altura para campos de texto. À medida que for definindo o número de blocos e o valor máximo para cada bloco, o assistente de Modelo de estilo apresenta o total de itens para cada bloco. Para mais pormenores, ver Utilização de blocos para dados de campo.

Utilização de definições de estilo para modificar a visualização de pontos

Os valores de cor que definir para os dados de ponto são aplicados ao ícone que associar aos pontos, bem como à linha que é extrapolada do ponto na Terra relativa à altura da linha, tal como apresentado anteriormente no exemplo de registo de imóvel. No entanto, nalguns casos pode não ser fácil visualizar uma linha de um único pixel no visualizador 3D com as imagens da Terra como fundo.

Neste caso, pode editar as definições de estilo para cada ponto de forma a alterar a espessura da linha.

  1. Clique com o botão direito do rato (CTRL + clique no Mac) sobre o ponto que pretende alterar e seleccione Propriedades no menu de pop-up.
  2. Na caixa de diálogo Editar indicador de local, no separador Estilo, cor, altere a aparência do ponto conforme for adequado.
  3. Clique em OK.

Na medida em que este processo não é prático para grandes conjuntos de dados, pondere a hipótese de aplicar alterações a pastas ou subpastas inteiras. Tenha em atenção que, se o fizer, perderá quaisquer estilos definidos individualmente. Neste caso, utilize a funcionalidade subpasta do assistente do Modelo de estilo para agrupar dados de estilos semelhantes em subpastas. Certifique-se de que cada pasta criada contém dados de cor e ícone semelhantes. Aplique depois o valor de altura aos dados e guarde o modelo de estilo. Posteriormente, siga os passos acima descritos para criar estilos partilhados para cada subpasta que definir. Desde que todos os dados em cada pasta tenham o mesmo valor de cor e o mesmo valor de ícone, as alterações à espessura da linha não exercerão impacto naquelas definições.

Utilização de blocos para dados de campo

Se associar cores, ícones ou alturas a campos específicos do conjunto de dados, geralmente deve definir vários blocos, ou contentores, para distinguir diferentes intervalos de dados. As seguintes secções descrevem a forma como diferentes tipos de campo são interpretados por modelos de estilo, bem como a forma como poderá ajustar o intervalo de valores ao associar dados numéricos.

Selecção de tipos de campo para associação de estilos

Pode optar entre dois tipos básicos de campos dos dados quando associar valores de cor, ícone ou altura:


Nota - Se utilizar uma aplicação de folha de cálculo como o Microsoft Excel para criar os dados, certifique-se de que o formato da célula seleccionado para os campos numéricos foi definido para numérico e não para texto. Se tiver campos numéricos no ficheiro CSV guardados a partir de uma folha de cálculo e o assistente do Modelo de estilo não os reconhecer como numéricos, o motivo poderá dever-se a formatação incorrecta. Para verificar se o campo está assinalado como texto ou numérico, abra o ficheiro CSV num editor de texto simples e analise o campo em questão. Se estiver entre aspas duplas é porque foi definido para texto — mesmo que haja somente números entre as aspas. Pode remover manualmente as aspas do ficheiro ou abrir a sua aplicação de folha de cálculo, formatar as células como numéricas e guardar novamente os dados CSV.

Personalização dos intervalos de valor dos dados numéricos

Geralmente, a intenção é personalizar os valores numéricos para definir blocos em intervalos com maior significado para os dados. Por exemplo, poderá alterar os intervalos exibidos no exemplo anteriormente apresentado para arredondar os valores normalmente usados para descrever a área de superfície das casas. Para tal, basta inserir os valores que pretende definir como valor máximo para cada bloco. Desta forma, o número de elementos contidos na nova definição é actualizado de forma a reflectir as alterações.

Tenha em mente as seguintes advertências sobre a forma de ajustar valores de campo numéricos:

Exemplo de modelo de estilo

Esta iniciação foi concebida para ajudá-lo a familiarizar-se com o processo básico de definir, editar e utilizar um modelo de estilo para quaisquer dados que importe para o Google Earth. Este exemplo utiliza um ficheiro de texto guardado em formato CSV (valores separados por vírgulas) que apresenta alguns registos fictícios de imóveis na área da grande Detroit. Esta iniciação aborda os seguintes tópicos:

Guardar o ficheiro de amostra

  1. Utilize este exemplo de registo de imóvel fornecido para acompanhar esta iniciação. Clique no link e guarde o ficheiro no seu computador. Se utilizar o Firefox, clique com o botão direito do rato (CTRL + clique no Mac) no link e seleccione Guardar link como… no menu de pop-up. Se preferir, pode também abri-lo e visualizá-lo numa aplicação de folha de cálculo. Aceda a uma localização do disco rígido do seu computador (como Os meus documentos ou Documentos) e guarde o ficheiro.
  2. Para evitar confusões ao longo do resto desta iniciação, não altere o nome do ficheiro de amostra MetroDetroitRE.csv.


Utilize este ficheiro ao longo do resto desta iniciação como fonte de dados GIS. Se quiser saber qual é a aparência de um ficheiro de texto separado por vírgulas, abra o ficheiro num editor de texto simples. Se o fizer, feche-o sem guardar as alterações.

Importação do ficheiro

  1. Clique em Ficheiro > Importar. Aceda ao local no disco rígido do seu computador onde guardou o ficheiro segundo os passos anteriormente descritos. Seleccione o ficheiro MetroDetroitRE.csv e clique em Abrir. Clique em Sim quando lhe for perguntado se pretende aplicar um modelo de estilo.
  2. Na caixa de diálogo Opções de modelo de estilo, verifique se a opção Criar novo modelo está seleccionada e clique em OK.

Está agora pronto para criar e visualizar o modelo de estilo.

Criação de definições de nome e cor do modelo de estilo

Nesta secção irá atribuir uma etiqueta de nome aos registos de imóveis e um código de cor aos registos com base no campo Square_footage (área de superfície). Posteriormente guardará o modelo e visualizará as suas definições.

  1. Com a caixa de diálogo Opções de modelo de estilo aberta, certifique-se de que o separador Nome está activo.
  2. Clique na seta preta junto do selector de Definir campo de nome.
  3. Seleccione o primeiro campo da lista, Address (Endereço).

    Observe como a tabela de pré-visualização apresenta a coluna Address conforme seleccionada. Pode também clicar no título de qualquer coluna na tabela de pré-visualização para alterar a sua escolha. Quando terminar, certifique-se de que a coluna Address é o elemento seleccionado para o campo Nome.
  4. Seleccione o separador Cor. Observe como as configurações estão predefinidas para a utilização de uma única cor para os dados de ponto e que a cor definida é o branco.
  5. Seleccione a opção Definir cor a partir do campo.
  6. No selector Seleccionar campo de cor, defina Square_footage como campo. Mais uma vez verá que a coluna Square_footage está seleccionada como campo definido na tabela de pré-visualização de dados.
  7. Ajuste a gama de cores consoante as suas preferências. Suponha, por exemplo, que pretende gradações de uma única cor, do vermelho claro ao escuro. Clique no quadrado de cor junto da Cor inicial da paleta e seleccione branco na caixa de diálogo de selecção de cores. Como a cor final predefinida já é o vermelho, pode deixar o quadrado inalterado. A gama de cores é actualizada reflectindo a sua nova escolha.
    Ajuste a gama de cores consoante as suas preferências
  8. Esta iniciação utilizará a paleta de cores predefinida do azul ao vermelho. Para voltar à definição inicial basta clicar na caixa branca e seleccionar um tom de azul no selector de cores.
  9. No selector Número de blocos defina o número para 3 caso não esteja já seleccionado.
  10. Assinale a caixa de verificação Criar subpastas para cada bloco.
  11. Na área Opções de bloco defina os Campos de valor máximo do valor mais baixo para o mais alto da seguinte forma:
    • 3000
    • 4000
    Observe o ligeiro ajustamento nos campos de total.
  12. Atribua nomes de pastas com significado a cada bloco. Por exemplo:
    • 2000 - 3000 pés quadrados
    • 3000 - 4000 pés quadrados
    • 4000 - 6500 pés quadrados
  13. Clique em OK na parte inferior da janela Definições de modelo de estilo.
  14. Na caixa de diálogo Guardar modelo, clique no botão guardar. Observe que o nome do ficheiro de modelo corresponde ao nome do ficheiro importado.
  15. Mantenha o nome inalterado e clique no botão Guardar. O visualizador 3D ajusta-se de forma a abarcar todos os pontos no ficheiro de dados. Observe que o número de ícones azuis corresponde ao total do bloco azul e que o mesmo acontece para a totalidade dos três blocos (3 azuis, 2 verdes, 3 vermelhos).
  16. Na pasta Locais temporários do painel Locais, expanda ambas as pastas principais até ver as três subpastas que criou de acordo com os passos anteriormente descritos.

    Pode desactivar a apresentação de todas as casas contidas numa determinada pasta através da simples remoção da marca de verificação junto à pasta em causa.

    Pode também ajustar a ordem das pastas arrastando a pasta 3000 - 4000 pés quadrados para o espaço situado entre as outras duas pastas para que a ordem seja apresentada de forma sequencial.

Explore durante algum tempo os dados relacionados com cada ponto. Pode fazer duplo clique sobre um item de uma pasta para aumentar a visualização, bem como para ver o balão de informações relativo ao ponto. Ou então clique no ponto no visualizador 3D para ver o balão de informações.

Modificação do modelo de estilo das definições de ícone

Nesta secção poderá alterar o modelo de estilo que guardou para aplicar ícones que apresentem o número de quartos em cada imóvel.

  1. Clique com o botão direito do rato (CTRL + clique no Mac) na pasta de nível superior, chamada MetroDetroitRE.csv, e seleccione Aplicar modelo de estilo… no menu de pop-up.
  2. Na caixa de diálogo Opções de modelo de estilo, seleccione Utilizar modelo existente.
  3. Seleccione o modelo MetroDetroitRE da lista caso não esteja já definido e assinale a caixa de verificação Editar modelo seleccionado.
  4. Clique no botão OK e, na caixa de diálogo Definições de modelo de estilo, clique no separador Ícone.
  5. Seleccione a opção Definir ícone a partir do campo e, no selector Seleccionar campo de ícone, seleccione Bedroom (Quarto) da lista ou clique na coluna Bedroom na tabela de pré-visualização.
  6. Defina o selector Número de blocos para 4. Observe que o total apresenta o número de imóveis com o correspondente número de quartos por valor.
  7. No selector de Ícone situado junto de cada bloco, seleccione o ícone de número que corresponde ao valor máximo de cada campo.
  8. Clique no botão OK na caixa de diálogo Definições de modelo de estilo.
  9. Na caixa de diálogo Guardar modelo clique em Guardar e, quando solicitado a substituir o modelo existente, clique em Sim. No visualizador 3D deverá ver os ícones alterarem-se de modo a reflectir as suas definições.

Remoção de pastas duplicadas

Sempre que alterar um modelo de estilo, todas as pastas que tenha criado utilizando as opções de pasta são duplicadas.

Devido ao facto de poder ter alterado manualmente dados da pasta principal (incluindo subpastas criadas manualmente), o assistente de modelo de estilo evitará substituir os dados, criando simplesmente outro conjunto de pastas e removendo a marca de visibilidade das mais antigas. Pode optar por manter estes dados históricos (que aumentarão sempre que alterar e guardar um modelo) ou clicar com o botão direito do rato (CTRL + clique no Mac) nas pastas indesejadas e seleccionar Eliminar no menu de contexto.

Adição de valores de altura

Nesta secção da iniciação irá alterar o modelo de estilo para criar valores de altura baseados no preço do imóvel.

  1. Clique com o botão direito do rato (CTRL + clique no Mac) na pasta de nível superior, chamada MetroDetroitRE.csv, e seleccione Aplicar modelo de estilo… no menu de pop-up.
  2. Seleccione a opção Utilizar modelo existente, seleccione o modelo e assinale a caixa de verificação Editar modelo seleccionado.
  3. Clique no separador Altura na caixa de diálogo Definições de modelo de estilo e seleccione a opção Definir altura a partir do campo.
  4. Clique na coluna Price (Preço) na tabela de pré-visualização para seleccionar o campo de preço para a altura.
  5. Seleccione Contínuo como método de associação.
  6. Mantenha o cursor Factor de escala em 1,0 e as unidades de Altura em metros.
  7. Junto à fila de valor mínimo, substitua o valor 20,4005 por 100.
  8. Junto à fila de valor máximo, substitua o valor 2040,05 por 5000.
  9. Clique no botão OK na caixa de diálogo Definições de modelo de estilo e guarde o modelo, substituindo a versão anterior.
  10. Se o desejar, remova as pastas duplicadas da pasta principal.
  11. Incline a vista no visualizador 3D para ver os efeitos das suas definições.

Criação de uma legenda de mapa

Nesta secção final da iniciação poderá ver o código do ficheiro KMZ de amostra concebido para criar uma legenda para o visualizador 3D para que os utilizadores possam ver facilmente o significado das definições configuradas no modelo de estilo. Se clicar no link deste ficheiro KMZ, poderá abri-lo no browser do Google Earth para ver a legenda referente aos dados que criou aqui. Pode também guardar o ficheiro no seu computador e abri-lo num editor de texto para ver o código que é descrito nesta secção.

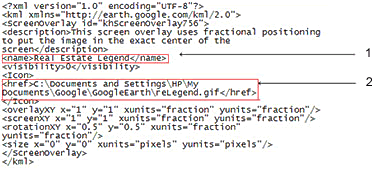

O diagrama seguinte mostra o código utilizado para criar o ficheiro KMZ. Utilizando o ficheiro KMZ que abriu como modelo, poderá criar a sua própria sobreposição de ecrã para os seus dados da forma como seguidamente se explica (estas sugestões pressupõem que compreende a forma de utilizar ferramentas orientadas para a Web como FTP, editores de imagem e editores de HTML):

O código utilizado para criar o ficheiro KMZ

  1. Insira o nome da sua legenda de ecrã entre as etiquetas <nome></nome>. Este nome surgirá no painel Locais. Poderá arrastá-lo para a pasta principal do modelo de estilo.
  2. Insira o URL correcto da imagem utilizada para criar a legenda. Neste caso, o caminho de amostra é o formato utilizado para referenciar uma imagem no computador local. No caso de imagens num servidor Web, utilize o URL da própria imagem (não a página Web que contém a imagem) e certifique-se de que a imagem foi transferida para a localização referenciada pelo URL.
