Desenhar caminhos e polígonos
Pode desenhar caminhos e polígonos em desenho livre no visualizador 3D e guardá-los na pasta Os meus locais tal como faria para um indicador de local. Os caminhos e polígonos partilham todas as funcionalidades dos dados de indicadores de local, incluindo o nome, descrição, vista de estilo e localização. Depois de criar um caminho, pode seleccioná-lo e reproduzir uma visita ao mesmo. Para mais informações acerca da modificação de caminhos e polígonos depois de os ter criado, consulte Edição de locais e pastas.
Siga os passos que se seguem para desenhar um caminho ou um polígono no visualizador 3D.
- Posicione o visualizador 3D da forma que melhor contenha a região que pretende marcar. Quanto mais detalhada for a sua vista, mais de perto o seu desenho pode acompanhar as características do terreno. No menu Adicionar, seleccione Caminho (Ctrl + Shift + T) ou Polígono (Ctrl + Shift + G). Aparece a caixa de diálogo Novo caminho ou Novo polígono e o cursor passa a ferramenta de desenho de quadrados. Insira as propriedades do seu desenho da mesma forma que faria para qualquer outro tipo de dados de locais. Consulte Edição de locais e pastas para mais detalhes.
Hint: Altere a cor de estilo (Estilo, separador Cor) da linha ou do polígono, do branco predefinido, para melhor visualizar a forma que vai experimentar. Clique no visualizador para iniciar o seu desenho e utilize os seguintes métodos para obter a forma desejada:
- Forma em desenho livre - Clique uma vez, mantenha o botão premido e arraste. O cursor passa a ter a forma de seta para cima, para indicar que está a utilizar o modo de desenho livre. À medida que arrasta o cursor à volta do visualizador 3D, o contorno da forma segue o caminho do seu cursor. Se estiver a desenhar um caminho, aparece uma linha resultante do desenho e se estiver a desenhar um polígono, aparece uma forma a partir do caminho do seu cursor, unindo sempre os pontos de início e de fim.
- Forma regular - Clique e solte. Mova o rato para um novo ponto e clique para acrescentar pontos adicionais. Neste modo, o cursor permanece com a forma de uma ferramenta de desenho de quadrados e o caminho ou o polígono que desenhar é exactamente o mesmo que a criação do caminho e do polígono descrita em Medição de distâncias e áreas.
Pode utilizar uma combinação destes modos de desenho para combinar rebordos curvos com rebordos rectos. Para passar do modo de desenho livre para o modo regular, basta soltar o botão do rato, posicionar o cursor do rato num novo local e clicar. É desenhada uma linha recta entre o último ponto e o mais recente. Inverta o processo para voltar a entrar no modo de desenho livre.
Hint: Para navegar no visualizador 3D enquanto cria um novo caminho ou polígono, utilize os controlos do teclado ou o painel de navegação.

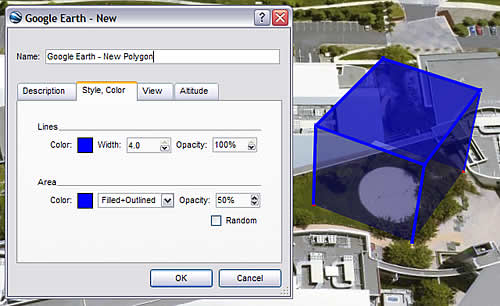

- Se estiver a criar um polígono, pode transformar a forma num objecto em 3D. Para isso:
- Clique no separador Altitude.
- Mova o cursor do Solo para o Espaço. Esta acção eleva o polígono. Eleve a forma até à altura adequada.
- Marque Expandir lados para o terreno. O polígono é agora um objecto em 3D. Saiba mais sobre a colocação de outros objectos em 3D.
- Clique em OK para guardar o seu novo caminho ou polígono.
