Usando modelos

Observação: Este conjunto de recursos está disponível aos usuários do produto Google Earth Pro. Visite http://earth.google.com/enterprise/earth_pro.html#comparison para saber mais.

Normalmente, os dados importados para o Google Earth contêm várias características que não são convertidas automaticamente em uma característica visível de imediato no visualizador em 3D. Por exemplo, um arquivo de formas que define as fronteiras populacionais de uma região específica pode ter um campo que forneça o número populacional relativo a cada fronteira definida nos dados. Ou então, um arquivo CSV pode conter anúncios de imóveis com um campo que indica a área em metros quadrados de cada anúncio.

É possível usar modelos ao importar esses dados para exibir os campos dos dados de maneiras significativas.

Esse procedimento é realizado mapeando-se ou conectando-se campos específicos dos dados importados a uma das quatro características de exibição de modelos:

O restante desta seção trata dos seguintes tópicos:

Aplicando um modelo

Esta seção aborda as etapas básicas para aplicar um modelo a dados vetoriais que contêm campos que você deseja exibir no visualizador em 3D. É possível aplicar modelos aos dados recém-absorvidos ou a dados KML existentes. Além disso, é possível modificar os modelos existentes com as seguintes etapas.

Observação: Lembre-se de que os modelos são bem específicos aos dados com que você está trabalhando. É possível usar o mesmo modelo para diferentes dados que tenham os mesmos campos, mas as configurações do modelo em geral terão de ser ajustadas para representar os dados adequadamente. À medida que o conjunto de dados originais é alterado com os novos dados, talvez também seja necessário ajustar o modelo para que acomode novas informações.
  1. Escolha os dados aos quais será aplicado um modelo. Se você estiver importando os dados pela primeira vez, bastará clicar no botão Sim quando solicitado a aplicar um modelo.
  2. Se já tiver esses dados no painel Lugares, clique com o botão direito do mouse (CTRL+clique no Mac) na pasta pai dos dados e selecione Aplicar modelo... no menu pop-up. (Use esse método quando desejar editar um modelo recém-criado.)
  3. Na caixa de diálogo Configurações do modelo, indique se está criando um modelo novo ou usando um existente.
  4. Se houver um modelo existente para os dados, ele será exibido na lista Modelos compatíveis juntamente com qualquer outro modelo compatível com os dados selecionados. Se optar por usar um modelo existente, selecione o correto na lista. Se simplesmente desejar aplicar o modelo aos dados sem alterar o modelo em si, deixe desmarcada a caixa de seleção Editar modelo selecionado. Para editar o modelo, marque a caixa de seleção.
  5. Quando você cria um modelo novo ou edita um existente, é exibida a caixa de diálogo Configurações do modelo.
  6. Escolha um campo nos dados que deseja usar como nome ou rótulo, dos dados. Esse nome será exibido no visualizador em 3D e também no painel Lugares que relaciona os pontos de dados.
  7. Clique na guia Cor e mapeie um elemento dos dados para os estilos de cores. Consulte Mapeando estilos de cores para obter detalhes.
  8. Clique na guia Ícone e mapeie um elemento dos dados para um ou mais ícones. Consulte Mapeando ícones para dados de ponto para obter detalhes.
  9. Clique na guia Altura para mapear um valor de altura para um elemento de dados. Consulte Adicionando valores de altura para obter detalhes.
  10. Clique em OK quando tiver concluído a definição dos estilos. Os valores definidos são exibidos no visualizador em 3D.

O restante desta seção discute detalhadamente como aplicar valores de modelo aos dados. Por fim, você pode seguir as instruções de Exemplo de modelo para percorrer o processo de definição de um modelo em amostras de dados de ponto provenientes de um arquivo de texto.

Mapeando estilos de cores

Você pode aplicar cor aos campos selecionados nos dados importados. Nesse caso, a cor é aplicada à característica de acordo com o tipo de dados importados:

Use o estilo de cor para colorir esses elementos de maneira significativa dependendo tanto do tipo de dados quanto dos dados de campo dentro do conjunto inteiro. É possível usar três mecanismos para colorir os dados:

O restante desta seção descreve o modo de usar esses métodos de aplicação de cores.

Usando uma única cor

Se desejar usar uma única cor para todos os pontos ou linhas dos dados importados, selecione a opção Usar cor única e clique no quadrado de cor ao lado da opção. No seletor de cores, escolha uma existente ou defina sua própria cor para ser aplicada aos dados.

Usando cores aleatórias

Para usar várias cores que são aplicadas aleatoriamente pelo software Google Earth, selecione a opção Usar cores aleatórias.

Observação: Os dados de linha ou ponto ficarão coloridos com base nos valores fornecidos pelo Google Earth. Se você também estiver fornecendo um ícone para dados de ponto, a cor será adicionada à cor existente do ícone.

Definindo cores com base em valores de campo

Embora a aplicação de cores às características dos dados ajude a distinguir as características entre si no visualizador em 3D, o uso de cores com base em valores de campo oferece uma maneira de exibir os dados sobre o conjunto de características que de outro modo não poderiam ser exibidos facilmente. Por exemplo, talvez lhe convenha definir um pequeno intervalo de cores com base na área em pés quadrados de anúncios de imóveis. Ou então, definir um intervalo de cores para os arquivos de formas que mostre a média da renda familiar.

Siga estas etapas para definir os valores de cor por campo de dados:

  1. Selecione a opção Definir a partir do campo na guia Cor.
  2. Na lista suspensa Selecionar campo de cor, escolha o campo ao qual você deseja aplicar dados de cor. Na lista, é possível escolher campos numéricos ou campos de texto a partir dos dados. Consulte Escolhendo tipos de campo para mapeamento de estilos.
  3. Escolha a primeira e a última cores (opcional) para o mapeamento de cores. Por padrão, os "segmentos de cor" do modelo são criados a partir do azul e mapeados ao longo do espectro até o vermelho. Para alterar o intervalo de cores, basta clicar em cada bloco de cores e definir a primeira e a última cores conforme desejado. O Google Earth calcula automaticamente o intervalo de cores entre os dois valores escolhidos.
  1. Use o seletor Número de segmentos para indicar como agrupar o intervalo de valores de campo. Essa opção só está disponível para campos com dados numéricos. Os intervalos de cada segmento são calculados automaticamente, mas também podem ser ajustados manualmente. Consulte Personalizando intervalos de valores de dados numéricos para obter detalhes. Para saber como os segmentos se comportam com campos numéricos e de seqüência de caracteres, consulte Usando segmentos para dados de campo.
  2. Faça quaisquer outros ajustes desejados.
    • Subpastas - Você pode criar subpastas para cada segmento de cor, de modo que a lista Lugares exiba os elementos de dados agrupados por cor nas respectivas pastas. Assim você pode mostrar ou ocultar a exibição de grupos de cores mais facilmente, bastando marcar ou desmarcar a caixa de seleção ao lado da pasta. Depois de selecionar a opção de subpasta, você precisará fornecer um nome a ela para que os dados sejam agrupados adequadamente na lista Lugares. Observe que só é possível definir uma única opção de subpasta, seja para exibição de cores ou ícones.

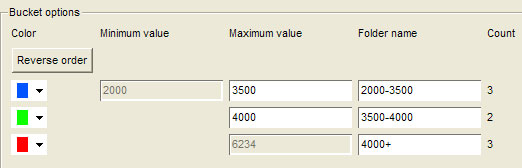

      Elementos de dados agrupados por cor nas respectivas pastas
    • Ordem de exibição de cores - Clicar no botão Ordem inversa inverte a ordem de exibição do intervalo de cores. Assim, se houver um intervalo de cores que começa com azul no primeiro elemento e termina com vermelho no último, a inversão da ordem causará a aplicação de vermelho no primeiro elemento e azul no último.
    • Ajustes de cor em segmento único - Você pode modificar cada elemento de cor individualmente clicando nele e ajustando a cor do valor ou intervalo de valores específico. Além disso, é possível modificar as configurações de segmentos numéricos para ajustar a propagação dos dados de acordo com a sua preferência. Consulte Personalizando intervalos de valores de dados numéricos para saber como ajustar os intervalos numéricos após a escolha do número de segmentos de um intervalo de números.
  3. Clique no botão OK para aplicar e visualizar as alterações. - Salve o modelo. Você sempre pode editar o modelo para aplicar estilos de ícone e altura ou fazer outros ajustes de cor. Faça isso seguindo as instruções em Aplicando um modelo.

Mapeando ícones para dados de ponto

Assim como nas cores, você pode aplicar ícones aos campos dos dados. Entretanto, os ícones só podem ser mapeados para dados de ponto; por isso, se estiver importando dados de linha ou forma, a guia do estilo Ícone não estará disponível. Você pode usar dois mecanismos para mapear ícones para pontos:

Definindo ícones com base em campos

Estas etapas descrevem o processo básico para mapear ícones para os campos dos dados. As seguintes etapas descrevem o processo básico para definir os valores de cor por campo de dados.

  1. Selecione a opção Definir ícone a partir do campo na guia Ícone.
  2. Escolha o campo ao qual deseja aplicar rótulos de ícone a partir da lista suspensa Definir ícone a partir do campo. Na lista, é possível escolher campos numéricos ou campos de texto a partir dos dados. Consulte Escolhendo tipos de campo para mapeamento de estilos.
  3. Use o seletor Número de segmentos para indicar como agrupar o intervalo de valores de campo. Essa opção só está disponível para campos com dados numéricos. Os intervalos de cada segmento são calculados automaticamente, mas também podem ser ajustados manualmente. Consulte Personalizando intervalos de valores de dados numéricos para obter detalhes. Para saber como os segmentos se comportam com campos numéricos e de seqüência de caracteres, consulte Usando segmentos para dados de campo.
  4. Para cada segmento definido, selecione um ícone na lista.
  5. Faça quaisquer outros ajustes desejados:
    • Subpastas - Você pode criar subpastas para cada segmento de ícone, de modo que a lista Lugares exiba os elementos de dados agrupados por rótulo de pasta nas respectivas pastas. Assim você pode mostrar ou ocultar a exibição de grupos de ícones mais facilmente, bastando marcar ou desmarcar a caixa de seleção ao lado da pasta. Depois de selecionar a opção de subpasta, você precisará fornecer um nome a ela para que os dados sejam agrupados adequadamente na lista Lugares.

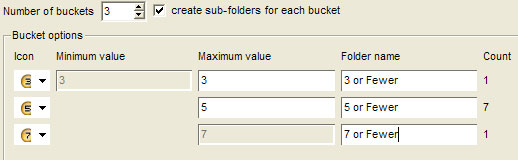

      Subpastas para cada segmento de ícone
    Observação: Só é possível definir uma única opção de subpasta, seja para exibição de cores ou ícones.
    • Ajustes de ícone em segmento único - Você pode modificar cada elemento de ícone individualmente clicando nele e ajustando o ícone do valor ou intervalo de valores específico.
    • Além disso, é possível modificar as configurações de segmentos numéricos para ajustar a propagação dos dados de acordo com a sua preferência. Consulte Personalizando intervalos de valores de dados numéricos para saber como ajustar os intervalos numéricos após a escolha do número de segmentos de um intervalo de números.
  6. Clique em OK para aplicar e visualizar as alterações.
  7. Salve o modelo. Você sempre pode editar o modelo para aplicar estilos de ícone e altura ou fazer outros ajustes de cor. Faça isso seguindo as instruções em Aplicando um modelo.

Adicionando valores de altura

Por padrão, nenhum valor de altura é definido inicialmente na guia Altura. Use a guia Altura da caixa de diálogo Configurações do modelo para definir os valores de altura a partir de um campo selecionado. Após a ativação dos valores de altura, pontos, linhas ou formas serão deslocados do nível do solo até a altura definida para cada elemento de dados. Se você mapear a altura para linhas ou formas, os valores definidos funcionarão em combinação com as cores definidas na guia Cor.

Em contrapartida, se mapear a altura para dados de ponto, esses pontos serão deslocados com uma linha colorida de um único pixel para conectar o ícone de sua posição elevada até o solo. É possível usar configurações de estilo para modificar a largura e a cor dessas linhas.

O restante desta seção aborda detalhes para usar os valores de altura com eficácia, por exemplo:

Valores de altura para campos de texto

As configurações do mapa de alturas referentes aos campos de texto são diferentes daquelas referentes aos campos numéricos. Se o campo escolhido para ser mapeado contiver dados de texto, cada um dos 8 primeiros campos exclusivos será definido no próprio recipiente ou segmento. Por isso, faz sentido mapear somente os valores de altura para um campo que tenha 8 ou menos valores exclusivos. Consulte Escolhendo tipos de campo para mapeamento de estilos para obter mais detalhes.

Quando você mapeia valores de altura para um campo de texto, as seguintes configurações estão disponíveis:

Valores de altura para campos numéricos

Ao mapear valores de altura para um campo numérico nos dados, você pode escolher entre dois tipos de métodos de mapeamento: contínuo ou divisão em segmentos.

Usando o mapeamento contínuo

O método de mapeamento contínuo usa os valores mínimo e máximo do campo selecionado para determinar uma exibição de altura mínima e máxima para o conjunto inteiro. Ele então mapeia todos os dados contidos no conjunto da maneira que melhor corresponda a cada campo individual. No exemplo, o campo Square_footage (área em pés quadrados) é usado para mapear valores de altura, com o valor mínimo de 2000 e máximo de 6234. Cada um dos 9 elementos do conjunto é exibido com um valor de altura ligeiramente diferente que exibe com maior precisão seu relacionamento com os outros pontos. Esse método específico é útil em conjuntos de dados menores em que distinções individuais entre pontos ou formas são facilmente visualizadas.

Com o método de mapeamento contínuo, é possível usar o regulador Fator de dimensionamento e o seletor Unidades de altura conforme descrito anteriormente em Valores de altura para campos de texto. Além disso, você pode digitar a altura desejada para os intervalos inicial e final dos dados. Por exemplo, talvez você deseje que as casas a partir de 2000 pés sejam exibidas no visualizador em 3D com uma altura de 100 metros, e que casas no intervalo final sejam exibidas com uma altura de 5000 metros.

No visualizador em 3D, a distinção visual entre os elementos individuais usando esse método é prejudicada tanto pelo intervalo de alturas que você definiu quanto pelo número de elementos nos dados. Por exemplo, um intervalo de 100 a 5000 metros para um conjunto que contém apenas 9 elementos cria uma altura visualmente distinta para cada ponto.

Se você diminuir o intervalo ou aumentar o número de elementos do conjunto, a distinção entre cada elemento diminuirá.

Dividindo valores em segmentos

Use o método de mapeamento Dividir em segmentos para criar até 8 agrupamentos de altura para os dados. Este método funciona bem para grandes conjuntos de dados em que alturas mapeadas continuamente não são exibidas facilmente no visualizador em 3D. Por exemplo, se o conjunto de dados contiver mais de 1000 anúncios de imóveis aglomerados em uma pequena região, talvez seja difícil ver a diferença real entre as casas em diferentes categorias de altura. Usando a opção Dividir em segmentos, você pode criar mais categorias significativas e definir lacunas visualmente distintas na exibição. Por exemplo, você pode exibir todos os anúncios entre 2000 e 3000 pés quadrados com uma altura de 500 metros, exibir todos os anúncios entre 3000 e 4000 pés quadrados com uma altura de 1500 metros e assim por diante. Embora esse método não faça distinção entre uma casa a 3000 pés quadrados e uma a 3200 pés quadrados, ele permitirá um entendimento visual mais imediato das categorias que você definiu.

Assim como nos estilos de cor e ícone, o valor máximo para cada segmento é calculado automaticamente, mas também pode ser ajustado manualmente. Use o regulador Fator de dimensionamento e o seletor Unidades de altura para este método conforme descrito anteriormente em Valores de altura para campos de texto. À medida que você define o número de segmentos e o valor máximo para cada segmento, o Assistente de modelo exibe o total de itens de cada segmento. Para obter mais detalhes, consulte Usando segmentos para dados de campo.

Usando configurações de estilo para modificar a exibição de pontos

Os valores de cor definidos para os dados de ponto são aplicados ao ícone que você mapeia para os pontos e também à linha que é deslocada do ponto da Terra referente à altura da linha, conforme mostrado anteriormente no exemplo de anúncio de imóvel. Entretanto, em alguns casos, talvez não seja fácil visualizar uma linha de um único pixel com o visualizador em 3D nas imagens da Terra.

Nesse caso, você pode editar as configurações de estilo de cada ponto para modificar a espessura da linha.

  1. Clique com o botão direito do mouse (CTRL+clique no Mac) no ponto que deseja modificar e selecione Propriedades no menu pop-up.
  2. Na caixa de diálogo Editar marcador, na guia Estilo, cor, modifique a aparência do ponto conforme apropriado.
  3. Clique em OK.

Como esse processo não é prático para grandes conjuntos de dados, convém considerar a aplicação das alterações a pastas ou subpastas inteiras. Esteja ciente de que, se você fizer isso, quaisquer estilos definidos individualmente serão perdidos. Nesse caso, use o recurso de subpastas do Assistente de modelo para agrupar dados de estilos semelhantes em subpastas. Verifique se cada pasta criada tem dados de cores e ícones semelhantes. Em seguida, aplique o valor de altura aos dados e salve o modelo. Depois, siga as etapas anteriores para criar estilos compartilhados para cada subpasta configurada. Desde que todos os dados de cada pasta tenham o mesmo valor de cor e o mesmo valor de ícone, as alterações feitas na espessura da linha não influenciarão essas configurações.

Usando segmentos para dados de campo

Ao usar o mapeamento de cores, ícones ou alturas para campos específicos do conjunto de dados, normalmente você define um número de segmentos (ou recipientes) para distinguir os intervalos de dados. As seções seguintes descrevem como diferentes tipos de campo são interpretados pelos modelos e como você pode ajustar o intervalo de valores ao mapear dados numéricos.

Escolhendo tipos de campo para mapeamento de estilos

Você pode escolher dois tipos básicos de campos provenientes dos dados ao mapear valores de cor, ícone ou altura:


Observação: Se você estiver usando um aplicativo de planilha como o Microsoft Excel para criar os dados, verifique se o formato de célula escolhido para os campos numéricos foi definido como numérico, em vez de texto. Se os campos numéricos no arquivo CSV salvo a partir de uma planilha não forem reconhecidos pelo Assistente de modelo como tal, talvez o problema seja formatação incorreta. Para verificar se o campo real está marcado como texto ou numérico, abra o arquivo CSV em um editor de texto simples e olhe o campo em questão. Se ele estiver entre aspas duplas, isso significa que foi definido como texto —, mesmo que haja somente números entre aspas. Remova as aspas manualmente do arquivo ou abra o aplicativo de planilha e formate as células como numéricas e salve os dados em CSV novamente.

Personalizando intervalos de valores de dados numéricos

Normalmente, a intenção é personalizar os valores numéricos para definir segmentos em intervalos que sejam mais significativos para os dados. Por exemplo, talvez você modifique os intervalos exibidos no exemplo anterior para arredondar os números normalmente usados para descrever a área em pés quadrados de casas. Para fazer isso, basta digitar os valores desejados como o valor máximo de cada segmento. Com esse procedimento, o número de elementos contidos pela nova definição é atualizado para refletir as alterações.

Lembre-se das seguintes precauções sobre como ajustar valores de campo numérico:

Exemplo de modelo

Este tutorial foi elaborado para ajudar você a se familiarizar com o processo básico de definição, edição e uso de um modelo para quaisquer dados importados para o Google Earth. Este exemplo usa um arquivo de texto salvo em formato CSV que mostra alguns anúncios de imóveis fictícios da área da grande Detroit. Este tutorial trata dos seguintes tópicos:

Salvando o arquivo de amostra

  1. Use este exemplo de anúncio de imóvel fornecido para acompanhar este tutorial. Clique no link e salve o arquivo no computador. (Se estiver usando o Firefox, clique com o botão direito do mouse (CTRL+clique no Mac) no link e selecione Salvar link como... no menu pop-up.) Também é possível abrir e visualizar o arquivo com um aplicativo de planilha. Navegue até um local do disco rígido do computador (como Meus documentos ou Documentos) e salve o arquivo.
  2. Para evitar confusão no restante deste tutorial, mantenha o arquivo de amostra com o nome MetroDetroitRE.csv.


Use esse arquivo durante este tutorial como fonte de dados GIS. Se tiver curiosidade sobre a aparência de um arquivo de texto separado por vírgulas, abra-o usando um editor de texto simples. Se fizer isso, feche-o sem salvar nenhuma alteração.

Importando o arquivo

  1. Clique em Arquivo > Importar. Navegue até o local do disco rígido do computador onde você salvou o arquivo nas etapas anteriores. Selecione o arquivo MetroDetroitRE.csv e clique em Abrir. Clique em Sim quando for perguntado se você deseja aplicar um modelo.
  2. Na caixa de diálogo Opções do modelo, verifique se a opção Criar novo modelo está selecionada e clique em OK.

Agora você está pronto para criar e visualizar o modelo.

Criando configurações de nome e cor de modelos

Nesta seção, você fornecerá um rótulo de nome e atribuirá cores aos anúncios de imóveis com base no campo Square_footage (área em pés quadrados). Depois, você salvará o modelo e visualizará as configurações.

  1. Com a caixa de diálogo Opções do modelo aberta, verifique se a guia Nome está ativa.
  2. Clique na seta preta ao lado do seletor Campo Definir nome.
  3. Escolha o primeiro campo na lista, Address (Endereço).

    Observe como a tabela de visualização mostra a coluna Address conforme selecionada. Você também pode clicar no título de qualquer coluna na tabela de visualização para alterar sua escolha. Ao concluir, verifique se a coluna Address é o elemento selecionado no campo Nome.
  4. Clique na guia Cor. Observe como a configuração padrão é usar uma única cor para os dados de ponto e que ela está definida como branca.
  5. Selecione a opção Definir cor a partir do campo.
  6. No seletor Selecionar campo de cor, escolha Square_footage (área em pés quadrados) como campo. Vale relembrar que você pode ver como a coluna Square_footage é selecionada como campo escolhido na tabela de visualização de dados.
  7. Ajuste o intervalo de cores conforme sua preferência. Por exemplo, suponha que você deseja gradações de uma única cor vermelha de claro para escuro. Clique no quadrado de cor ao lado da primeira cor da paleta e escolha branco na caixa de diálogo do seletor de cores. Como a última cor padrão já é vermelha, deixe esse quadrado como está. A variação do intervalo de cores será atualizada para refletir a sua nova escolha.
    Ajuste o intervalo de cores conforme sua preferência.
  8. Este tutorial usará o intervalo padrão da paleta de cores, do azul ao vermelho. Para voltar, basta clicar na caixa de cor branca e escolher uma cor azul no seletor de cores.
  9. No seletor Número de segmentos, defina o número 3 se ainda não estiver selecionado.
  10. Selecione a caixa de seleção Criar subpastas para cada segmento.
  11. Na área Opções de segmentação, defina os campos Valor máximo do mínimo para o máximo da seguinte maneira:
    • 3000
    • 4000
    Observe o pequeno ajuste nos campos de total.
  12. Forneça nomes de pasta significativos para cada segmento. Por exemplo:
    • 2000 - 3000 pés quadrados
    • 3000 -4000 pés quadrados
    • 4000 -6500 pés quadrados
  13. Clique em OK na parte inferior da janela Configurações do modelo.
  14. Na caixa de diálogo Salvar modelo, clique no botão Salvar. Observe que o nome do arquivo de modelo corresponde ao nome do arquivo importado.
  15. Deixe esse nome como está e clique no botão Salvar. O visualizador em 3D se ajusta para enquadrar todos os pontos do arquivo de dados. Observe que o número de ícones azuis corresponde ao total próximo ao segmento azul, o mesmo ocorrendo para os três segmentos (3 azuis, 2 verdes, 3 vermelhos).
  16. Na pasta Lugares temporários do painel Lugares, expanda as duas pastas pai até ver as três subpastas criadas nas etapas anteriores.

    Para desativar a exibição de todas as casas contidas em uma determinada pasta, basta remover a marca de seleção ao lado dessa pasta.

    Também é possível ajustar a ordem das pastas arrastando a pasta 3000 - 4000 pés quadrados para o espaço entre as duas outras pastas, para que a ordem seja exibida em seqüência.

Reserve algum tempo para explorar os dados relacionados a cada ponto. Você pode clicar duas vezes em um item contido em uma pasta para aumentar o zoom dessa visualização e exibir o balão de informações referente a esse ponto. Ou então, clicar no ponto no visualizador em 3D para visualizar o balão de informações.

Modificando configurações de ícone no modelo

Nesta seção, é possível modificar o modelo salvo para aplicar os ícones que exibem o número de quartos de cada anúncio.

  1. Clique com o botão direito do mouse (CTRL+clique no Mac) na primeira pasta chamada MetroDetroitRE.csv e selecione Aplicar modelo... no menu pop-up.
  2. Na caixa de diálogo Opções do modelo, selecione Usar modelo existente.
  3. Selecione o modelo MetroDetroitRE na lista (se ainda não estiver selecionado) e marque Editar modelo selecionado.
  4. Clique no botão OK e, na caixa de diálogo Configurações do modelo, clique na guia Ícone.
  5. Escolha a opção Definir cor a partir do campo e, no seletor Selecionar campo de ícone, escolha Bedroom (Quarto) na lista ou clique na coluna Bedroom da tabela de visualização.
  6. Defina o seletor Número de segmentos como 4. Observe o total que mostra quantos anúncios têm o número correspondente de quartos por valor.
  7. No seletor Ícone próximo a cada segmento, escolha o ícone de número que corresponde ao valor máximo de cada campo.
  8. Clique no botão OK da caixa de diálogo Configurações do modelo.
  9. Na caixa de diálogo Salvar modelo, clique em Salvar e, quando for solicitado a substituir o modelo existente, clique em Sim. No visualizador em 3D, você deverá ver os ícones mudarem para refletir as suas configurações.

Removendo pastas duplicadas

Sempre que você modifica um modelo, todas as pastas criadas com as opções de pasta são duplicadas.

Como às vezes você pode modificar manualmente os dados contidos na pasta pai (inclusive subpastas criadas manualmente), o assistente de modelo evita a substituição dos dados criando outro conjunto de pastas e removendo a marca de visibilidade das mais antigas. É possível optar por reter esses dados históricos (que aumentarão sempre que você modificar e salvar um modelo) ou clicar com o botão direito do mouse (CTRL+clique no Mac) nas pastas indesejadas e selecionar Excluir no menu pop-up.

Adicionando valores de altura

Nesta seção do tutorial, você modificará o modelo para criar valores de altura com base no preço da casa.

  1. Clique com o botão direito do mouse (CTRL+clique no Mac) na primeira pasta MetroDetroitRE.csv e selecione Aplicar modelo... no menu pop-up.
  2. Escolha a opção Usar modelo existente, selecione o modelo e marque a caixa de seleção Editar modelo selecionado.
  3. Clique na guia Altura da caixa de diálogo Configurações do modelo e escolha a opção Definir altura a partir do campo.
  4. Clique na coluna Price (Preço) da tabela de visualização para escolher o campo de preço referente à altura.
  5. Selecione Contínuo como método de mapeamento.
  6. Deixe o regulador Fator de dimensionamento em 1.0 e o seletor Unidades de altura em metros.
  7. Próximo à linha do valor mínimo, substitua o valor 20.4005 por 100.
  8. Próximo à linha do valor máximo, substitua o valor 2040.05 por 5000.
  9. Clique no botão OK da caixa de diálogo Configurações do modelo e salve o modelo, substituindo a versão anterior.
  10. Se desejar, remova as pastas duplicadas da pasta pai.
  11. Incline a visualização no visualizador em 3D para ver os efeitos das configurações.

Criando uma legenda de mapa

Nesta última seção do tutorial, você pode visualizar o código do arquivo KMZ de amostra projetado para criar uma legenda para o visualizador em 3D de modo que os usuários possam visualizar imediatamente o significado das configurações definidas no modelo. Se você clicar no link desse arquivo KMZ, poderá abri-lo no navegador do Google Earth para visualizar a legenda referente aos dados criados nesta seção. Também é possível salvar o arquivo no computador e abri-lo usando um editor de texto para ver o código descrito nesta seção.

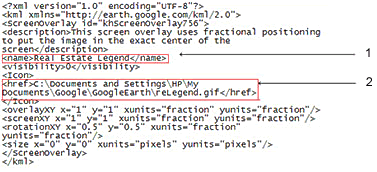

O diagrama a seguir mostra o código usado para criar o arquivo KMZ. Usando o arquivo KMZ aberto como modelo, você pode criar sua própria superposição de tela para seus próprios dados da seguinte maneira (estas dicas pressupõem que você entendeu como usar as ferramentas básicas orientadas à web, como FTP, editores de imagens e editores HTML):

Código usado para criar o arquivo KMZ

  1. Digite o nome da legenda de tela entre as tags <name></name>. Esse nome é exibido no painel Lugares. Você pode arrastá-lo para a pasta pai do seu modelo.
  2. Digite o URL correto da imagem usada para criar a legenda. O caminho de amostra é o formato usado para referenciar uma imagem no computador local. No caso de imagens em um servidor web, use o URL da própria imagem (não a página web que a contém) e verifique se esta foi enviada ao local referenciado pelo URL.
