Usando superposições de imagens e modelos 3D
Com o Google Earth você pode posicionar imagens personalizadas e modelos 3D do Google SketchUp sobre a visualização da Terra. Superposições de imagem fornecem informações adicionais da imagem subjacente da Terra. Por exemplo, você pode:
- Usar um mapa via satélite de previsão de tempo, que é atualizado para refletir as imagens mais recentes da região.
- Usar imagens de uma carta topográfica e de fronteiras de lotes para visualizar as etapas de desenvolvimento de um determinado lote.
- Usar mapas de imagens públicos (ou criar seus próprios mapas de imagens) para pontos de interesse como trilhas de caminhadas, locais para acampamento e pesca, parques temáticos, fronteiras de parques nacionais etc.
O Google SketchUp é um software que permite criar modelos 3D e compartilhá-los com outros usuários. Para saber mais sobre o Google SketchUp, visite a página inicial do produto. Consulte também os seguintes tópicos:
Superposições
observação - Este recurso é diferente de adicionar uma foto ao Google Earth.
Quando você cria uma superposição de imagem, especifica três aspectos importantes:
- O arquivo de imagem a ser exibido no visualizador em 3D (do computador, da rede ou de um site web)
- Como encaixar ou posicionar as fronteiras da imagem de acordo com os dados da Terra sob ela
- O local e a visualização da superposição de imagem (da mesma forma quando você posiciona um novo marcador)
Os tópicos desta seção abrangem o seguinte:
Dica: Você pode ocultar uma superposição de imagem existente desmarcando-a no painel Lugares. Para excluir definitivamente uma superposição de imagem, clique com o botão direito do mouse no painel Lugares e escolha Excluir. Saiba mais sobre como usar lugares e pastas.
Requisitos de superposições
Imagens de superposição podem ser obtidas do computador, da rede ou de um site web. A imagem deve estar em um dos seguintes formatos:
- BMP
- DDS
- GIF
- JPG
- PGM
- PNG
- PPM
- TGA
- TIFF
As superposições nos formatos PNG e GIF podem ser modificadas para que regiões indesejáveis (como fronteiras de imagens) fiquem transparentes, permitindo que a imagem subjacente seja visualizada.
Use mapas topográficos, mapas via satélite de previsão do tempo ou outros dados de imagens geográficas como superposições. Para obter idéias e exemplos de superposições, consulte o BBS da Comunidade do Google Earth (bbs.keyhole.com).
A própria imagem de superposição deve ter uma orientação norte acima com projeção cilíndrica simples (ou Plate Carée), que é uma projeção de mapa simples em que os meridianos e paralelos consistem em linhas paralelas retas e eqüidistantes, com dois conjuntos que se cruzam em ângulos retos. (Esse formato também é conhecido como projeção Lat/Lon WGS84.) Como é permitido fazer um determinado número de modificações em imagens de superposição, talvez você ache que os mapas UTM mais comuns funcionam suficientemente bem em áreas pequenas. Para obter uma superposição mais precisa de uma região grande, entretanto, é necessário usar a projeção cilíndrica simples.
Observação: O recurso de superposição consome muita memória. Por isso, imagens com mais de 2000 x 2000 pixels podem prejudicar o desempenho do Google Earth e de outros aplicativos que estejam em execução no computador. Para determinar o tamanho em pixels de uma imagem, exiba o arquivo de imagem em uma janela do Windows Explorer, clique nele com o botão direito do mouse (CTRL+clique no Mac) e selecione Propriedades no menu pop-up. Se você estiver tendo problemas para importar uma imagem grande, reduza seu tamanho usando um software de edição de imagens, como o Adobe Photoshop.
Recursos de superposições
Depois que você cria uma superposição, ela tem muitos dos recursos disponíveis, como um simples marcador. Com superposições, você pode:
- Enviá-las por e-mail para outras pessoas - Envie superposições por e-mail exatamente da mesma forma como envia outros dados de marcador. No entanto, lembre-se de que os arquivos de superposição só podem ser abertos por outros usuários do Google Earth. Se desejar enviar a imagem de superposição como ela aparece na Terra para alguém que não possua o Google Earth, envie a visualização. Para obter detalhes sobre como enviar superposições por e-mail, consulte Enviando dados de lugares por e-mail.
Quando você envia por e-mail uma superposição que faz referência a uma imagem local, essa imagem é automaticamente incluída na superposição. Não é preciso incluir a imagem local no anexo do e-mail. Esse é um recurso novo desta versão atualizada, não disponível nas versões 2.2 e anteriores do Google Earth (Keyhole).
- Salvá-las no computador. Consulte Salvando dados de lugar para obter detalhes.
- Editar suas propriedades e configurações - Consulte Editando lugares e pastas para obter informações relevantes.
Além dos recursos comuns de um marcador, as superposições de imagem também apresentam os seguintes recursos:
Ajuste de transparência - Ajuste a transparência de uma superposição, tornando-a totalmente transparente a completamente opaca sempre que ela for selecionada no visualizador. Ao ajustar a transparência da imagem de superposição, você vê como a imagem de superposição exibirá as imagens subjacentes no visualizador em 3D.
- Visão geral visão geral da superposição selecionada
Observação: Você também pode ajustar a transparência de uma superposição selecionada se o seu mouse tiver uma roda de rolagem. Clique no regulador (veja acima). Deslize para baixo para que a superposição fique mais opaca. Deslize para cima para que a superposição fique mais transparente.
Integração do terreno
Quando você cria uma superposição, ela se integra completamente ao terreno ou à forma do terreno sob ela, se a camada de terrenos estiver ativada. Por exemplo, você pode criar uma superposição do Parque Nacional da Serra dos Órgãos e visualizar as trilhas em relação à visualização em 3D das montanhas. Dessa forma, a combinação entre um mapa de superposições e imagens do visualizador em 3D fornecerão mais informações juntas do que separadas.

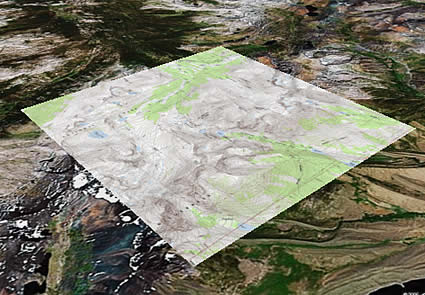

Mapa de superposições com o terreno desativado

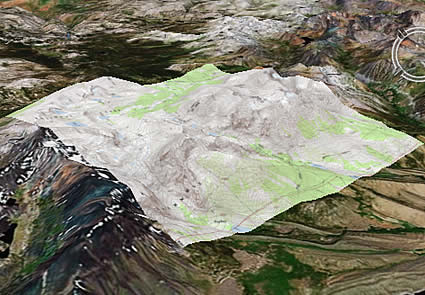

Mapa de superposições com o terreno ativado
- Atualizações baseadas em coordenadas de tempo ou visualização - Se você estiver visualizando imagens alteradas regularmente, defina as imagens com uma taxa de atualização para ter certeza de que está visualizando as imagens mais recentes. Isso é útil para visualizar mapas de imagens da web em que a imagem é atualizada automaticamente.
Além disso, defina as imagens para serem atualizadas de acordo com a sua visualização. Por exemplo, talvez você esteja visualizando imagens de um servidor que só distribui imagens que podem ser vistas no seu visualizador em 3D atual. Nesse caso, a atualização da imagem é alterada sempre que você muda a posição no visualizador em 3D.
- Ordem do traçado - Você pode determinar a hierarquia utilizada pelo Google Earth ao usar imagens superpostas em sobreposição. O Google Earth exibe imagens com número de ordem do traçado mais alto na frente das imagens com número mais baixo.
Criando uma superposição de imagem
Esta seção abrange três partes sobre a criação de uma superposição de imagem:
Criando uma superposição
- Posicione o visualizador em 3D no local em que deseja colocar o arquivo de imagem de superposição.
Tente posicionar o visualizador de modo que corresponda à altitude visualizada na superposição. Se a superposição for de uma visualização detalhada, aumente o zoom na área desejada para que não seja preciso fazer ajustes radicais posteriormente. Por outro lado, se a superposição abrange uma área grande, certifique-se de incluir a área inteira no visualizador em 3D com algumas margens para ajustar a imagem.
- Selecione Superposição de imagem no menu Adicionar (ou use outros métodos de atalho descritos em Criando um novo marcador). A caixa de diálogo Nova superposição de imagem é exibida.
- Forneça um nome descritivo no campo Nome.
- No campo Link, digite o local do arquivo de imagem que você deseja usar como superposição ou use o botão Procurar para localizá-lo no computador ou na rede.

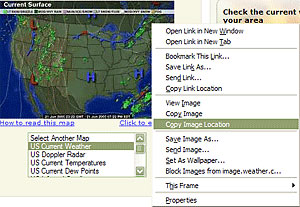

Se a imagem que você está consultando estiver localizada na web, será preciso inserir o URL do arquivo dessa imagem. Observe que é diferente do URL da própria página! Se você estiver usando o Internet Explorer, obtenha o URL de uma imagem clicando nela com o botão direito do mouse em sua página web e selecionando Copiar atalho no menu pop-up. Agora, coloque o cursor no campo URL ou nome de arquivo da imagem e cole as informações usando Ctrl+V (
no Mac).
A imagem é exibida no visualizador em 3D, com os pontos de ancoragem para que você a posicione.
- Especifique as informações descritivas para a superposição. As descrições para superposições são idênticas às de todos os dados de lugares. Consulte Redigindo descrições para obter detalhes.
- Clique na guia Atualizar e defina as propriedades de atualização corretas para a imagem de superposição. As configurações de atualização para superposições são idênticas àquelas descritas para links de rede. Normalmente, imagens atualizadas automaticamente e localizadas em um servidor precisarão ter propriedades de atualização definidas. Por exemplo, mapas via satélite de previsão do tempo provavelmente precisarão ser atualizados. Para obter detalhes sobre as diferenças entre atualização baseada em tempo e atualização baseada em visualização, consulte a descrição de links de rede.
- Defina a transparência padrão para a imagem usando o regulador. A configuração de transparência para superposições de imagens pode ser ajustada a qualquer momento enquanto a superposição estiver sendo visualizada. Para facilitar o posicionamento da superposição, primeiro ajuste a transparência para que atinja um ponto de equilíbrio entre a visualização da imagem e da Terra sob ela.
- Ao selecionar a guia Visualização, você pode modificar as configurações de visualização da superposição exatamente da mesma forma como modifica quaisquer dados de lugares. Consulte Definindo a visualização para obter detalhes.
- Posicione a imagem no visualizador de acordo com suas preferências e clique em OK para concluir a criação. Se mais tarde você desejar corrigir ou reposicionar a superposição, basta editá-la como quaisquer outros dados de lugar. Consulte os tópicos da seção Editando lugares e pastas para saber mais.
Posicionando a imagem no visualizador

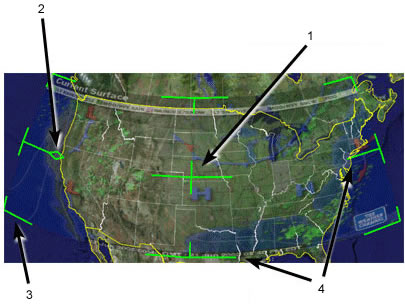

Depois que você inseriu a imagem de superposição no visualizador, use os marcadores verdes para esticar e mover a imagem de uma série de maneiras a fim de obter o posicionamento mais exato necessário. Uma imagem de superposição terá marcas de canto e de borda que podem ser usadas para esticá-la, um marcador central em forma de cruz para você posicioná-la e um marcador em forma de triângulo, que pode ser usado para girá-la.
Quando você seleciona um desses marcadores, o cursor assume a forma de mão aberta, de mão com dedo indicador apontando ou de seta para indicar que um ponto de ancoragem está selecionado. A ilustração a seguir descreve em detalhes os pontos de ancoragem.
- Use o marcador em forma de cruz no centro para deslizar a superposição inteiramente pelo globo e posicioná-la pelo centro. (Dica: Faça isso primeiro.)
- Use o marcador em forma de triângulo para girar a imagem e obter um melhor posicionamento.
- Use qualquer marcador de canto para esticar ou distorcer o canto selecionado. Se você pressionar a tecla Shift ao selecionar esse marcador, a imagem será dimensionada a partir do centro.
- Use qualquer uma das quatro âncoras laterais para esticar ou encolher a imagem a partir do lado selecionado. Se você pressionar a tecla Shift ao fazer isso, a imagem será dimensionada a partir do centro.
Dica: Experimente primeiro posicionar o centro da imagem como um ponto de referência e, em seguida, use a tecla Shift com uma das âncoras para dimensionar a imagem para um melhor posicionamento.
Configurações de posicionamento
Ao selecionar a guia Local, use as seguintes configurações:
- Coordenadas manuais para cada canto da superposição de imagem. Esta configuração é semelhante ao princípio da configuração manual discutida em Reposicionando marcadores, exceto pelo fato de que, em vez de definir coordenadas para um único ponto, você define coordenadas para cada canto da superposição de imagem. Talvez você queira usar esse recurso se a superposição da imagem for proveniente de um mapa preciso em que as coordenadas exatas são conhecidas.
- Ordem do traçado - Se você tiver mais de uma superposição para uma determinada região, defina a ordem do traçado para determinar a imagem que será exibida. Superposições com números mais altos são traçadas antes daquelas com números mais baixos.
- Ajustar à tela - Clique neste botão para redimensionar a imagem para que se ajuste à visualização atual.
Ao selecionar a guia Visualização, você pode modificar as configurações de visualização da superposição exatamente da mesma forma como modifica quaisquer dados de lugares. Consulte Definindo a visualização para obter detalhes.
Abrindo e visualizando superposições
Além das superposições que você cria, também é possível abrir e visualizar as superposições que outros usuários do Google Earth enviaram por e-mail ou visualizar as superposições publicadas em um servidor web.
Abrindo superposições enviadas por e-mail
A abertura das superposições enviadas por e-mail pode ser feita de duas maneiras:
- Clique duas vezes no anexo da mensagem de e-mail. É exibida uma caixa de diálogo de confirmação para abrir o anexo no Google Earth. Clique no botão apropriado para abri-lo. Se o Google Earth não estiver em execução, primeiro ele será inicializado, depois carregará a superposição enviada por e-mail. Caso contrário, ela será exibida na pasta Lugares temporários do painel Lugares, e a superposição de imagem será exibida no visualizador. Salve a superposição como faz com quaisquer outros dados de lugar. Consulte Salvando dados de lugar.
- Salve o anexo no computador. Você pode salvar o arquivo de superposição no computador e abri-lo quando for conveniente do jeito que abriria qualquer outro tipo de dados de lugar. Consulte Abrindo marcadores salvos para obter detalhes.
Abrindo superposições em um servidor web
Para abrir superposições publicadas em um servidor web, basta clicar no link da imagem de superposição. Assim, é exibida uma caixa de diálogo solicitando a seleção do aplicativo correto para abrir o anexo. Por padrão, o Google Earth deverá ser selecionado. Clique no botão apropriado para confirmar a seleção. A superposição de imagem aparecerá no visualizador em 3D, e o item será exibido na pasta Lugares temporários do painel Lugares. Você pode salvar a superposição conforme a descrição anterior.
Publicando superposições de imagem em um servidor web
Para compartilhar os dados da superposição com outros usuários do Google Earth, publique o arquivo de superposição em um servidor web que outros usuários também acessam. Por exemplo, os usuários do Google Earth podem publicar superposições e informações de marcadores no BBS da Comunidade do Google Earth (bbs.keyhole.com). O restante desta seção trata dos detalhes da publicação de dados de superposição no BBS do Google Earth.
Observação: Você pode publicar superposições no BBS da Comunidade do Google Earth independentemente de elas referenciarem dados de imagem da web ou locais. As superposições publicadas no BBS incluirão automaticamente as imagens referenciadas a partir de um sistema de arquivos local. Esse é um upgrade em relação ao Keyhole 2.2.
- Clique o botão direito do mouse (CTRL+clique no Mac) na superposição e selecione Salvar como... no menu pop-up.
- Na caixa de diálogo Salvar, vá até um local do disco rígido do computador, nomeie o arquivo e salve-o.
- Use um navegador para se conectar ao bbs.keyhole.com. É preciso ser um usuário cadastrado na Comunidade do Google Earth para poder publicar arquivos de superposição. Se estiver estreando o software, cadastre-se na Comunidade do Google Earth para poder efetuar login e publicar arquivos de marcadores. Esse cadastro é um processo à parte da assinatura do Google Earth e é gratuito:
- Quando tiver acessado o BBS do Google Earth, clique no link de cadastro da área Login.
- Siga as instruções na tela para se cadastrar no site.
- Você precisará fornecer seu endereço de e-mail para ativar sua conta. Após o cadastro, será enviado para esse endereço um e-mail contendo as suas informações de cadastro e um link de ativação.
- Clique no link fornecido no e-mail de ativação da conta. Pronto! A sua conta de BBS está ativada e você tem acesso total a todos os recursos do BBS do Google Earth.
- Efetue login no site da Comunidade do Google Earth.
- Escolha um fórum (discussão encadeada) que seja pertinente à publicação da superposição de imagem.
- Clique no link Post no subtítulo do fórum.
- Digite as informações nos campos Subject e Post, marque a caixa de seleção ao lado de "I want to preview my post and/or attach a file" e clique no botão Continue.
- Para visualizar a publicação e anexar um arquivo de superposição, clique no botão Browser e navegue até o arquivo.
- Clique no botão Continue para publicar a mensagem e o arquivo.
Você pode posicionar superposições de imagem WMS (Web Mapping Service) no Google Earth. Trata-se de imagens cartográficas fornecidas por um WMS pela internet. Elas podem mostrar informações interessantes, como formações e condições climáticas, mapas topográficos, imagens alternativas de satélite em alta resolução, entre outras.
Para posicionar uma superposição de imagem WMS:
- Siga as etapas 1 e 2 da seção Criando uma superposição de imagem.
- Na caixa diálogo Novo, clique na guia Atualizar.
- Clique em Parâmetros de WMS. É exibida a caixa de diálogo Parâmetros do serviço de mapeamento da web.
- Além do serviço WMS, escolha um serviço apropriado ou clique em Adicionar para usar um URL (endereço de site) para um WMS. Após um breve período, o Google Earth preenche os campos Camadas opacas e/ou Camadas transparentes com as camadas disponíveis no WMS que você escolheu.
- Escolha a(s) camada(s) adequada(s) e clique em Adicionar -> para adicionar a(s) camada(s) ao campo Camadas selecionadas. Isso posiciona as informações na superposição de imagem WMS que você verá no Google Earth. Para remover uma camada do campo Camadas selecionadas, selecione-a e clique em <-Remover.
- Para definir a ordem das camadas selecionadas como aparecem no visualizador em 3D, selecione as camadas apropriadas no campo Camadas selecionadas e clique em Mover para cima ou Mover para baixo.
- Quando terminar, clique em OK e continue da etapa 3 da seção Criando uma superposição de imagem.
Posicionando modelos 3D do Google SketchUp
Para inserir um modelo em 3D no Google EarthGoogle SketchUp:
- Clique em Adicionar > Modelo ou pressione Ctrl + Shift + M (+ Shift + M no Mac). A caixa de diálogo Novo modelo é exibida. Adicionar um modelo é uma ação semelhante a adicionar um marcador.
- As configurações de altitude para modelos 3D são idênticas às configurações de altitude para marcador. Para saber mais, consulte Definindo a altitude.
