Korzystanie z szablonów stylu

Uwaga: ten zestaw funkcji jest dostępny dla użytkowników produktu Google Earth Pro. Więcej informacji można znaleźć na stronie http://earth.google.com/enterprise/earth_pro.html#comparison.

Często dane importowane do programu Google Earth zawierają wiele funkcji, które nie są automatycznie przekształcane w funkcje widoczne bezpośrednio w przeglądarce 3D. Na przykład plik kształtu, definiujący granice populacji dla konkretnego regionu, może posiadać pole, zawierające liczbę populacji dla każdej granicy określonej w danych. Natomiast plik CSV mógłby zawierać listę nieruchomości z polem pokazującym pole powierzchni każdej pozycji.

Korzystając z szablonów stylu podczas importowania tych danych można wyświetlić pola zawarte w danych w znaczący sposób.

Można to osiągnąć przez przyporządkowanie konkretnych pól w importowanych danych, czyli połączenie ich z jedną z czterech funkcji wyświetlania szablonu:

Nazwa - domyślnie, jeżeli pole danych jest opisane etykietą zawierającą wyraz nazwa, program Google Earth przyporządkuje to pole nazwie punktu wyświetlanej w przeglądarce. Elementowi Nazwa można jednak przyporządkować dowolne pole w importowanych danych.
Kolor - to pole służy do przypisania danym koloru. Jeżeli importowane są dane punktu, kolorowane są ikony, a w przypadku importu danych kształtów lub linii kolorowane są te elementy. Więcej informacji na ten temat znajduje się w części Przyporządkowywanie stylów koloru.
Ikony - za pomocą funkcji wyświetlania ikon można wybrać z listy ikonę dla importowanych danych punktu. Można wybrać pojedynczą ikonę dla wszystkich danych punktu, przypisać ikony losowo lub wybrać konkretne ikony dla konkretnych pól. Więcej informacji na ten temat znajduje się w części Przyporządkowywanie ikon do danych punktu.
Wysokość - ta funkcja generuje wysokość dla wybranej kolumny w danych. Jeżeli zaznaczone dane są liczbowe, wartości wysokości można rozszerzyć na zakres wartości. Jeżeli dane są tekstowe, do pojedynczych pól można przypisać ikony. Więcej informacji na ten temat znajduje się w części Przyporządkowywanie wartości wysokości.

Reszta niniejszej sekcji została poświęcona omówieniu następujących zagadnień:

Stosowanie szablonu stylu
Dostosowywanie zakresów wartości danych liczbowych
Przykładowy szablon stylu

Stosowanie szablonu stylu

W tej części opisane są podstawowe działania, mające na celu zastosowanie szablonu stylu do danych wektorowych zawierających pola, które mają zostać wyświetlone w przeglądarce 3D. Szablony stylu można zastosować zarówno do właśnie zaimportowanych danych, jak i do istniejących danych KML. Ponadto za pomocą poniższej procedury można zmieniać istniejące szablony.

Uwaga - należy pamiętać o tym, że szablony danych są specyficzne dla konkretnych danych. Można zastosować ten sam szablon stylu do różnych danych posiadających te same pola, ale często trzeba będzie dostosować ustawienia szablonu w celu właściwego przedstawienia danych. Gdy początkowy zestaw danych zmienia się wraz z nowymi danymi, może również zaistnieć potrzeba dostosowania szablonu do nowych informacji.

Wybierz dane, do których ma zostać zastosowany szablon stylu. Jeżeli dane są importowane po raz pierwszy, podczas pytania o zastosowanie szablonu stylu kliknij po prostu przycisk Tak.
Jeżeli dane znajdują się już w Panelu Miejsca, kliknij prawym przyciskiem (lub kliknij, trzymając wciśnięty klawisz CTRL na komputerze Macintosh) pierwotny folder danych i z menu rozwijanego wybierz opcję Zastosuj szablon stylu.... (Za pomocą tej metody można zmienić niedawno utworzony szablon stylu).
W oknie dialogowym Ustawienia szablonu stylu wskaż, czy utworzysz nowy szablon czy wykorzystasz istniejący.
Jeżeli istnieje szablon stylu dla tych danych, pojawi się on na liście Zgodne szablony wraz z innymi szablonami zgodnymi z wybranymi danymi. Jeżeli zdecydujesz się na użycie istniejącego szablonu stylu, wybierz odpowiedni szablon z listy. Jeżeli wybrany szablon ma zostać zastosowany do danych bez żadnych zmian, pozostaw pole edytuj wybrany szablon puste. Aby zmienić szablon stylu, zaznacz to pole.
Podczas tworzenia nowego lub edycji istniejącego szablonu wyświetlone zostanie okno dialogowe Ustawienia szablonu stylu.
Wybierz to pole spośród danych, które ma służyć za Nazwę, lub etykietę tych danych. Ta nazwa pojawi się zarówno w przeglądarce 3D, jak i w panelu Miejsca, zawierającym punkty danych.
Kliknij kartę Kolor, aby przyporządkować wybrany element danych do stylów koloru. Dokładny opis tej czynności znajduje się w części Przyporządkowywanie stylów koloru.
Kliknij kartę Ikona, aby przyporządkować dowolny element danych do jednej lub więcej ikon. Dokładny opis tej czynności znajduje się w części Przyporządkowywanie ikon do danych punktu.
Kliknij kartę Wysokość, aby przyporządkować elementowi danych wartość wysokości. Dokładny opis tej czynności znajduje się w części Przyporządkowywanie wartości wysokości.
Po zakończeniu definiowania stylów kliknij przycisk OK. Zdefiniowane wartości pojawią się w przeglądarce 3D.

W dalszej części tej sekcji znajduje się szczegółowy opis zastosowania wartości szablonu do danych. Można również skorzystać z instrukcji w części Przykładowy szablon stylu i przejść proces definiowania szablonu stylu na przykładowych danych punktu z pliku tekstowego.

Przyporządkowywanie stylów kolorów

Do wybranych pól w importowanych danych można zastosować kolor. W takim wypadku kolor jest stosowany do różnych funkcji, zależnie od rodzaju importowanych danych:

Ikony są kolorowane z danymi punktu
Linie są kolorowane, gdy mamy do czynienia z liniami lub ścieżkami
Bryły wielokątów są kolorowane z danymi kształtu

Styl koloru służy do kolorowania tych elementów w znaczący sposób, zarówno w zależności od rodzaju danych, jak i danych pól w całym zestawie. Dane można pokolorować na trzy sposoby:

używając jednego koloru dla wszystkich funkcji
używając kolorów losowych
ustawiając kolory w zależności od wartości pola

W dalszej części tej sekcji opisane jest użycie tych metod kolorowania.

Korzystanie z jednego koloru

Jeżeli dla wszystkich punktów lub linii z importowanych danych ma zostać użyty jeden kolor, wybierz opcję Użyj pojedynczego koloru i kliknij kolorowy kwadrat obok tej opcji. Korzystając z selektora koloru, wybierz kolor lub zdefiniuj swój własny kolor, który zostanie zastosowany do danych.

Korzystanie z kolorów losowych

Aby użyć różnorodnych kolorów zastosowanych losowo przez program Google Earth, wybierz opcję Użyj kolorów losowych.

Uwaga - dane linii lub dane punktów zostaną pokolorowane na podstawie wartości przypisanych przez program Google Earth. Jeżeli do danych punktu jest również przypisana ikona, kolor zostanie dodany do istniejącego koloru ikony.

Ustawianie kolorów na podstawie wartości pól

Chociaż kolorowanie funkcji danych pomaga odróżnić od siebie funkcje w przeglądarce 3D, kolorowanie w zależności od wartości pola zapewnia sposób wyświetlenia danych o zestawie funkcji, których nie można łatwo wyświetlić w inny sposób. Przykładowo, może istnieć potrzeba ustawienia różnych kolorów w zależności od pola powierzchni poszczególnych nieruchomości albo ustawienia różnych kolorów dla plików kształtu, pokazujących średni dochód gospodarstwa domowego.

Za pomocą poniższej procedury można zdefiniować wartości koloru za pomocą pola danych.

Na karcie Kolor wybierz opcję Ustaw kolor z pola.
Z listy rozwijanej Ustaw pole koloru wybierz pole, do którego mają zostać zastosowane dane koloru. Można wybrać zarówno pola liczbowe, jak i tekstowe. Więcej informacji na ten temat znajduje się w części Wybór rodzaju pola dla przyporządkowania stylów.
Wybierz kolor początkowy i końcowy (opcjonalnie) dla przyporządkowania kolorów. Domyślnie "segmenty koloru" szablonu stylu są tworzone od koloru niebieskiego i przyporządkowywane wzdłuż widma aż do koloru czerwonego. Jeżeli zakres kolorów ma zostać zmieniony, można kliknąć każdy blok kolorów i ustawić kolor początkowy i końcowy zgodnie z wymaganiami. Program Google Earth automatycznie obliczy zakres kolorów pomiędzy wybranymi wartościami.

Użyj selektora Ilość segmentów do wskazania sposobu grupowania zakresu wartości pola. Opcja ta jest dostępna wyłącznie dla pól z danymi liczbowymi. Zakresy dla każdego segmentu zostaną obliczone automatycznie, ale można dostosować je ręcznie. Dokładny opis tej czynności znajduje się w części Dostosowywanie zakresu wartości danych liczbowych. Opis tworzenia segmentów dla danych ciągów i liczbowych znajduje się w części Korzystanie z segmentów dla danych pola.
Dokonaj wszelkich innych wymaganych poprawek.

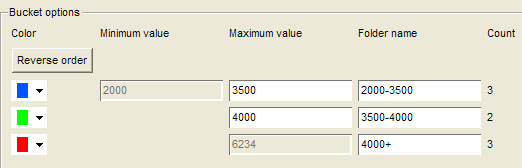

- Podfoldery - można utworzyć podfoldery dla każdego segmentu koloru po to, żeby na liście Miejsca elementy danych zostały wyświetlone w postaci pogrupowanej względem koloru do odpowiednich folderów. Ułatwi to pokazanie lub ukrycie grup kolorów poprzez proste wybranie lub odznaczenie pola wyboru obok folderu. Po wybraniu opcji podfolderów należy podać nazwę podfolderu, aby dane mogły zostać poprawnie pogrupowane na liście Miejsca. Warto zauważyć, że można zdefiniować tylko jedną opcję podfolderu dla wyświetlania koloru lub ikon.
- Kolejność wyświetlania kolorów - aby odwrócić kolejność wyświetlania kolorów z danego zakresu można kliknąć przycisk Odwróć kolejność. Tak więc jeżeli zakres kolorów zaczyna się od koloru niebieskiego dla pierwszego elementu i kończy się kolorem czerwonym dla ostatniego, odwrócenie kolejności spowoduje wyświetlenie pierwszego elementu na czerwono, a ostatniego na niebiesko.
- Poprawki koloru dla pojedynczych segmentów - można zmienić każdy element koloru oddzielnie poprzez kliknięcie go i dostosowanie koloru dla tej konkretnej wartości lub zakresu wartości. Dodatkowo można też zmienić ustawienia dla segmentów liczbowych w celu dostosowania podziału danych zgodnie z wymaganiami. Więcej informacji na temat dostosowywania zakresów liczbowych po wybraniu liczby segmentów dla zakresu liczb znajduje się w części Data Dostosowywanie zakresu wartości danych liczbowych.
Kliknij przycisk OK aby zastosować i obejrzeć zmiany - zapisz szablon stylu. Zawsze istnieje możliwość edycji szablonu w celu dodania stylów ikon i wysokości lub dalszego dostosowania kolorów. Można to zrobić postępując zgodnie z instrukcjami w części Stosowanie szablonu stylu.

Przyporządkowywanie ikon do danych punktu

Tak samo jak kolory, do pól w danych można przyporządkować ikony. Ikony można przyporządkować tylko do danych punktu, więc podczas importowania danych linii lub kształtu karta Styl ikony jest niedostępna. Ikony można przyporządkować do punktów za pomocą dwóch mechanizmów:

Użyj tej samej ikony dla wszystkich funkcji - aby skorzystać z tej możliwości, wybierz opcję Użyj tej samej ikony dla wszystkich funkcji i wybierz ikonę z listy rozwijanej.
Ustaw ikonę z pola - działania w tym przypadku są podobne to opisanych w części Przyporządkowywanie stylów koloru i są opisane w następnych sekcjach.

Ustawianie ikon w zależności od pól

Poniższa procedura zawiera prosty sposób przyporządkowania ikon do pól w danych. Dalsze kroki zawierają opis zdefiniowania wartości kolorów w zależności od pola danych.

Na karcie Ikona wybierz opcję Ustaw ikonę z pola.
Z listy rozwijanej Ustaw ikonę z pola wybierz pole, do którego mają zostać zastosowane etykiety ikon. Można wybrać zarówno pola liczbowe, jak i tekstowe. Więcej informacji na ten temat znajduje się w części Wybór rodzaju pola dla przyporządkowania stylów.
Użyj selektora Ilość segmentów do wskazania sposobu grupowania zakresu wartości pola. Opcja ta jest dostępna wyłącznie dla pól z danymi liczbowymi. Zakresy dla każdego segmentu zostaną obliczone automatycznie, ale można dostosować je ręcznie. Dokładny opis tej czynności znajduje się w części Dostosowywanie zakresu wartości danych liczbowych. Opis tworzenia segmentów dla danych ciągów i liczbowych znajduje się w części Korzystanie z segmentów dla danych pola.
Wybierz z listy ikonę dla każdego zdefiniowanego segmentu.
Dokonaj wszelkich innych wymaganych poprawek:

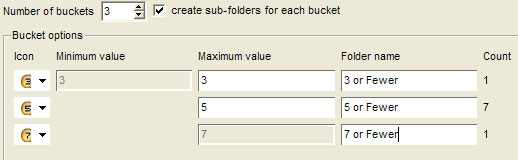

- Podfoldery - można utworzyć podfoldery dla każdego segmentu ikon po to, żeby na liście Miejsca elementy danych zostały wyświetlone w postaci pogrupowanej względem etykiety folderu do odpowiednich folderów. Ułatwi to pokazanie lub ukrycie grup ikon poprzez proste wybranie lub odznaczenie pola wyboru obok folderu. Po wybraniu opcji podfolderów należy podać nazwę podfolderu, aby dane mogły zostać poprawnie pogrupowane na liście Miejsca.
Uwaga: można zdefiniować tylko jedną opcję podfolderu dla wyświetlania koloru lub ikon.
- Poprawki ikon dla pojedynczych segmentów - można zmienić każdy element ikon oddzielnie poprzez kliknięcie go i dostosowanie ikony dla tej konkretnej wartości lub zakresu wartości.
- Dodatkowo można też zmienić ustawienia dla segmentów liczbowych w celu dostosowania podziału danych zgodnie z wymaganiami. Więcej informacji na temat dostosowywania zakresów liczbowych po wybraniu liczby segmentów dla zakresu liczb znajduje się w części Data Dostosowywanie zakresu wartości danych liczbowych.
Kliknij przycisk OK aby zastosować i obejrzeć zmiany.
Zapisz szablon stylu. Zawsze istnieje możliwość edycji szablonu w celu dodania stylów ikon i wysokości lub dalszego dostosowania kolorów. Można to zrobić postępując zgodnie z instrukcjami w części Stosowanie szablonu stylu.

Przyporządkowywanie wartości wysokości

Domyślnie na karcie Wysokość nie są zdefiniowane żadne wartości wysokości. Karta Wysokość w oknie dialogowym Ustawienia szablonu stylu służy do ustawiania wartości wysokości z wybranego pola. Po aktywowaniu wartości wysokości punkty, linie lub kształty są rozciągane od poziomu ziemi do wysokości zdefiniowanej dla każdego elementu danych. Jeżeli wysokość zostanie przyporządkowana liniom lub kształtom, zdefiniowane wartości będą działały w połączeniu z kolorami zdefiniowanymi na karcie Kolor.

Z drugiej strony, jeżeli wysokość zostanie przyporządkowana danym punktu, punkty te zostaną rozciągnięte za pomocą kolorowej, jednopikselowej linii łączącej wyniesioną do góry ikonę z ziemią. Jeżeli zachodzi taka potrzeba, można zmienić szerokość i kolor tych linii za pomocą ustawień stylu.

W dalszej części tej sekcji znajduje się szczegółowy opis efektywnego wykorzystania wartości wysokości, zawierający:

Wartości wysokości dla pól tekstowych
Wartości wysokości dla pól liczbowych
Korzystanie z ustawień stylu w celu modyfikacji wyświetlania punktu

Wartości wysokości dla pól tekstowych

Ustawienia przyporządkowania wysokości polom tekstowym różnią się od ustawień dla pól numerycznych. Jeżeli pole wybrane do przyporządkowania zawiera dane tekstowe, każde z pierwszych 8 unikatowych pól jest definiowane w swoim własnym pojemniku (segmencie). Z tego powodu ma sens tylko przyporządkowywanie wartości wysokości do pola, które posiada 8 lub mniej unikatowych wartości. Więcej informacji na ten temat znajduje się w części Wybór rodzaju pola dla przyporządkowania stylów.

Podczas przyporządkowywania wartości wysokości do pola tekstowego dostępne są następujące ustawienia:

Indywidualne wartości wysokości - kreator przyporządkowywania wysokości automatycznie oblicza odpowiednie wartości dla danych na podstawie ich rozpiętości geograficznej. Przykładowo, dla punktów zgrupowanych dookoła małego regionu, zakres 20-2000 metrów powinien wystarczyć do obejrzenia wszystkich punktów jako wyniesionych podczas oglądania całego zestawu w przeglądarce 3D. Z drugiej strony, jeżeli zestaw danych obejmuje większy obszar, wyliczone zostaną wyższe wartości, aby wysokość była łatwo zauważalna podczas oglądania całego regionu w przeglądarce 3D.

Zawsze można zmienić wartości wysokości ręcznie, zgodnie z własnymi wymaganiami. Ogólnie, im większa różnica między każdym punktem, tym łatwiej zauważyć tą różnicę w przeglądarce 3D z pewnej odległości. Jednostki wysokości - domyślnie ustawione jednostki wysokości to metry, ale w razie potrzeby można zmienić je na stopy. Po zmianie domyślnej wartości z metrów na stopy może być pożądane zwiększenie wartości w każdym segmencie, aby dane były widoczne w przeglądarce 3D.
Współczynnik skalowania - suwak Współczynnik skalowania służy do równomiernego dostosowania wartości liczbowych we wszystkich polach wysokości. Za pomocą suwaka można ustawić ogólny współczynnik od 0,1 do 10-krotności wartości zdefiniowanej w każdym polu. W przypadku ręcznej zmiany wartości wysokości można również skorzystać z suwaka Współczynnik skalowania w celu dokonania dalszej zmiany liczb.

Wartości wysokości dla pól liczbowych

W przypadku przyporządkowywania wartości wysokości do pola liczbowego w danych dostępne są dwie metody przyporządkowywania: ciągła lub z podziałem na segmenty.

Korzystanie z przyporządkowywania ciągłego

Ta metoda przyporządkowania ciągłego wykorzystuje wartość minimalną i maksymalną w wybranym polu do wyznaczenia najmniejszej i największej wysokości wyświetlanej w całym zestawie. Następnie dokonuje ona przyporządkowania do wszystkich danych w zestawie w sposób najlepiej odpowiadający każdemu polu. W przykładzie pole Powierzchnia_w_stopach służy do przyporządkowania wartości wysokości, przy czym wartość minimalna to 2000, a maksymalna 6234. Każdy z 9 elementów zestawu zostanie wyświetlony na trochę innej wysokości, dokładnie odzwierciedlającej jego stosunek do innych punktów Metoda ta jest pożyteczna przy pracy z mniejszymi zestawami danych, w których można łatwo przedstawić poszczególne różnice pomiędzy punktami lub kształtami.

W przypadku metody przyporządkowania ciągłego można użyć suwaka Współczynnik skalowania oraz selektora Jednostki wysokości zgodnie z opisem w części Wartości wysokości dla pól tekstowych powyżej. Można także ręcznie wprowadzić wymaganą wysokość początkową i końcową. Na przykład domy o powierzchni 200 stóp kwadratowych mogą być wyświetlane w przeglądarce 3D na wysokości 100 metrów, a domy z górnego końca zakresu - na wysokości 5000 metrów.

W przeglądarce 3D różnica pomiędzy poszczególnymi elementami zależy w tej metodzie zarówno od ustawionego zakresu wysokości, jak i od ilości elementów w danych. Na przykład, zakres od 100 do 5000 metrów dla zestawu zawierającego 9 elementów tworzy widoczne różnice wysokości dla każdego punktu.

W razie zmniejszenia zakresu lub zwiększenia liczby elementów w zestawie różnice pomiędzy poszczególnymi elementami zmniejszą się.

Podział wartości na segmenty

Metoda przyporządkowania Podziel na segmenty służy do podziału danych na do 8 grup wysokości. Metoda ta sprawdza się przy dużych zestawach danych, w których ciągłe przyporządkowanie wysokości nie jest łatwo przedstawiane w przeglądarce 3D. Przykładowo, jeżeli zestaw danych zawiera 1000 pozycji przedstawiających domostwa zgrupowane w małym regionie, zauważenie rzeczywistych różnic pomiędzy domami w różnych kategoriach wysokości może być trudne. Za pomocą opcji Podziel na segmenty można utworzyć bardziej wyraziste kategorie oraz zdefiniować łatwo zauważalne różnice w ich wyświetlaniu. Na przykład wszystkie pozycje o powierzchni od 2000 do 3000 stóp kwadratowych mogą być wyświetlane na wysokości 500 metrów, wszystkie pozycje o powierzchni od 3000 do 4000 stóp kwadratowych na wysokości 1500 metrów, itd. Chociaż metoda ta nie pozwoli na odróżnienie domu o powierzchni 3000 stóp kwadratowych od domu o powierzchni 3200 stóp kwadratowych, umożliwi ona dużo szybsze zorientowanie się w zdefiniowanych kategoriach.

Tak jak w przypadku stylów koloru i ikon, wartość maksymalna dla każdego segmentu jest obliczana automatycznie, ale można dostosować ją ręcznie. W przypadku tej metody można skorzystać z suwaka Współczynnik skalowania oraz selektora Jednostki wysokości zgodnie z opisem w części Wartości wysokości dla pól tekstowych powyżej. Wraz ze zmianą ilości segmentów i definiowaniem maksymalnej wartości dla każdego segmentu, kreator Szablonu stylu wyświetla ilość elementów w każdym segmencie. Więcej informacji na ten temat znajduje się w części Korzystanie z segmentów dla danych pola.

Korzystanie z ustawień stylu w celu modyfikacji wyświetlania punktu

Wartości koloru ustawione dla danych punktu są stosowane do ikony przyporządkowanej do punktów, a także do linii wychodzącej z punktu na ziemi do wysokości linii, jak pokazano w opisanym powyżej przykładzie listy nieruchomości. Mimo to, w niektórych wypadkach przedstawienie jednopikselowej linii na tle obrazów Ziemi w przeglądarce 3D może nie być łatwe.

W takich wypadkach można zmienić ustawienia stylu dla każdego punktu po to, aby zmienić grubość linii.

Kliknij prawym przyciskiem (lub kliknij, trzymając wciśnięty klawisz CTRL na komputerach Macintosh) punkt, który ma zostać zmieniony i wybierz Właściwości z menu rozwijanego.
W oknie dialogowym Edytuj oznaczenie miejsca, na karcie Styl, kolor, zmień wygląd punktu zgodnie z wymaganiami.
Kliknij przycisk OK.

Jako że ten proces nie jest praktyczny w przypadku dużych zestawów danych, można także rozważyć dokonanie zmian całych folderów lub podfolderów. Jednak należy pamiętać, że wówczas wszystkie style zdefiniowane indywidualnie zostaną utracone. W takim wypadku należy użyć funkcji podfolderów kreatora Szablonu stylu, aby pogrupować dane o podobnym stylu w podfoldery. Należy upewnić się, że każdy utworzony folder ma podobne dane koloru i ikon. Następnie należy zastosować do danych wartość wysokości i zapisać szablon stylu. Później należy wykorzystać opisaną powyżej procedurę do utworzenia wspólnych stylów dla każdego ustawionego podfolderu. Dopóki wszystkie dane w każdym folderze mają tą samą wartość koloru i ikony, zmiany grubości linii nie będą miały wpływu na te ustawienia.

Korzystanie z segmentów do danych pól

Podczas korzystania z koloru, ikon lub przyporządkowywania wysokości do konkretnych pól w zestawie danych zazwyczaj definiowana jest ilość segmentów (pojemników) w celu rozróżnienia pomiędzy różnymi zakresami danych. W poniższych sekcjach opisano w jaki sposób różne rodzaje pól są interpretowane przez szablony stylu, a także jak można dostosować zakres wartości podczas przyporządkowywania danych liczbowych.

Wybór typów pól do przyporządkowania stylu

Podczas przyporządkowywania koloru, ikon lub wartości wysokości można wybrać z danych jeden z dwóch podstawowych rodzajów pól:

Pola tekstowe (ciągi) - jeżeli pole, do którego przyporządkowywany jest kolor lub inny styl, zawiera dane nieliczbowe (tzn. tekst i inne znaki), aplikacja szuka pierwszych 8 unikatowych pól tekstowych i przyporządkowuje te pola do stylu. Jeżeli w danych jest mniej niż 8 wartości, każdej unikatowej wartości jest przyporządkowany inny kolor, ikona lub wysokość. Jeżeli występuje więcej niż 8 wartości, pierwszym 8 unikatowym wartościom przyporządkowywany jest styl, a reszta wartości zostaje zgrupowana razem i jest im przyporządkowany dziewiąty styl. Z tego powodu stosowanie stylu do pól tekstowych jest najczęściej korzystne w przypadku małych zbiorów unikatowych.

W przykładzie z nieruchomościami opisanym w części Przykładowy szablon stylu w danych znajduje się pole o nazwie Okręg_szkolny. To pole definiuje ocenę okręgu szkolnego dla każdego wymienionego domu. Jako że są tylko trzy okręgi: AA, AAA oraz AAAA, ma sens użycie stylu do rozróżnienia tego typu pola tekstowego. Można na przykład przyporządkować do tego pola wysokość, aby użytkownicy oglądający te dane zobaczyli najwyższe punkty w przypadku domów znajdujących się w najwyżej ocenionych okręgach szkolnych itd.
Pole liczbowe - jeżeli wybrane pole zawiera dane liczbowe, aplikacja automatycznie dzieli dane liczbowe na wybraną ilość segmentów i podaje ilość elementów w każdym segmencie. Jeżeli ilość segmentów zostanie zmniejszona lub zwiększona, aplikacja automatycznie przydzieli ilość elementów do każdego segmentu.

Uwaga : jeżeli dane zostały utworzone w arkuszu kalkulacyjnym, np. w programie Microsoft Excel, należy upewnić się, że format komórek wybranych na pola liczbowe został ustawiony na liczbowe, a nie tekstowe. Jeżeli w pliku CSV zapisanym w arkuszu kalkulacyjnym znajdują się pola liczbowe, ale kreator Szablonu stylu nie rozpoznaje ich jako liczbowych, może to być spowodowane nieprawidłowym formatowaniem. Aby upewnić się, czy konkretne pole jest oznaczone jako tekstowe czy liczbowe, należy otworzyć plik CSV w prostym edytorze tekstu i spojrzeć na to pole. Jeżeli jest ono zamknięte w podwójnym cudzysłowie, zostało ono zdefiniowane jako tekstowe mimo tego, że między cudzysłowami znajdują się tylko liczby. Można ręcznie usunąć cudzysłowy z pliku lub otworzyć aplikację arkusza kalkulacyjnego i sformatować komórki jako liczbowe, a następnie ponownie zapisać dane w pliku CSV.

Dostosowywanie zakresów wartości danych liczbowych

Zazwyczaj istnieje potrzeba dostosowania wartości liczbowych definiujących zakresy segmentów w taki sposób, aby dane były przedstawione w sposób wyrazisty. Na przykład w opisanej powyżej sytuacji można zmienić wyświetlane zakresy do okrągłych liczb, używanych zazwyczaj do przedstawiania pola powierzchni domów. W takim przypadku należy po prostu wprowadzić wartości, które mają być wartościami maksymalnymi w każdym segmencie. Wówczas ilość elementów zawartych w każdym segmencie w nowych warunkach zostanie zaktualizowana.

Podczas dostosowywania wartości pól liczbowych należy pamiętać o następujących rzeczach:

Nie można dostosować minimalnej ani maksymalnej wartości dla zestawu. Oznacza to, że zakres ostatniego segmentu jest faktycznie definiowany przez maksymalną wartość poprzedniego segmentu. W przykładzie powyżej, gdyby ostatni segment miał zawierać 4 elementy, należałoby zmniejszać wartość maksymalną zielonego segmentu aż do momentu, gdy pole Liczba pokazałoby 4. Należy definiować wartości dla każdego segmentu w taki sposób, aby nie kolidowały one z wartościami zdefiniowanymi dla innych segmentów. Podczas podziału danych na segmenty najłatwiej jest najpierw naszkicować wartości segmentów, a potem próbować dostosować je w polach Opcje segmentów, albo zacząć z jednego końca zestawu danych i poruszać się w kierunku drugiego. Nie można wprowadzić do segmentu wartości większej od maksymalnej wartości następnego segmentu lub mniejszej od maksymalnej wartości poprzedniego segmentu.

Na przykład w pierwszej sytuacji z kolorowymi segmentami opisanej powyżej, załóżmy, że zachodzi potrzeba włączenia do pierwszego segmentu wszystkich domów o powierzchni 5000 stóp kwadratowych lub mniejszej, a drugi segment ma zawierać wąski zakres domów o powierzchni od 5000 do 5500 stóp kwadratowych. Jeżeli obok pierwszego segmentu zostanie wprowadzona wartość 5000, wyświetlone zostanie ostrzeżenie z prośbą o wybór liczby pomiędzy 2000 a 4822,67. Jako że wartość maksymalna następnego najwyższego segmentu to 4822,67, w poprzedzającym ją segmencie nie można wprowadzić wyższej wartości. Dlatego też najpierw należałoby ustawić wartość maksymalną drugiego segmentu na 5500. Dopiero po zrobieniu tego można będzie ustawić wartość pierwszego segmentu na 5000.
Dane pól, których wartość przekracza pewną ilość cyfr, mogą być wyświetlane w zapisie naukowym. W zależności od wielkości pola wprowadzania na ekranie, niektóre duże liczby (np. przekraczające 6 cyfr) zostaną wyświetlone w zapisie naukowym. Na przykład liczba 1 628 000 może zostać wyświetlona w postaci 1,628e+06. Jeżeli przecinek zostanie przesunięty o 6 miejsc, uzyskana zostanie liczba w normalnym zapisie.

Przykładowy szablon stylu

Ten samouczek ma pomóc w zaznajomieniu się z podstawami procesu definiowania, edycji i korzystania z szablonu stylu dla każdych danych importowanych do programu Google Earth. W przykładzie wykorzystywany jest plik w formacie CSV (ang. Comma Separated Value - wartości oddzielone przecinkami), pokazujący listę fikcyjnych nieruchomości w okolicy Detroit. W samouczku poruszane są następujące zagadnienia:

Zapisywanie przykładowego pliku
Importowanie pliku
Tworzenie nazwy i ustawień koloru szablonu stylu
Zmiana ustawień ikon w szablonie stylu
Usuwanie duplikatów folderów
Dodawanie wartości wysokości
Tworzenie legendy mapy

Zapisywanie przykładowego pliku

W korzystaniu z samouczka pomocna jest przykładowa lista nieruchomości. Kliknij link i zapisz plik na swoim komputerze. W przypadku korzystania z przeglądarki Firefox należy kliknąć link prawym przyciskiem (lub kliknąć, trzymając wciśnięty klawisz CTRL na komputerach Macintosh) i z menu rozwijanego wybrać opcję Zapisz element docelowy jako.... Plik można również otworzyć i przeglądać w arkuszu kalkulacyjnym. Należy wybrać odpowiednie miejsce na twardym dysku komputera (np. folder Moje Dokumenty lub Dokumenty) i zapisać plik.
Aby uniknąć niejasności w dalszej części samouczka, warto nazwać ten plik MetroDetroitRE.csv.

W dalszej części samouczka należy wykorzystać ten plik jako źródło danych GIS. Jeżeli chcesz zobaczyć jak wygląda plik tekstowy w formacie oddzielonym przecinkami, możesz otworzyć ten plik w prostym edytorze tekstu. W takim wypadku należy zamknąć plik bez zapisywania zmian.

Importowanie pliku

Kliknij opcję Plik > Importuj. Przejdź do miejsca na dysku twardym komputera, w którym w ramach procedury opisanej powyżej został zapisany plik. Wybierz plik MetroDetroitRE.csv i kliknij opcję Otwórz. Po zapytaniu o zastosowanie szablonu stylu kliknij przycisk Tak.
W oknie dialogowym Opcje szablonu stylu sprawdź, czy zaznaczona jest opcja Utwórz nowy szablon, i kliknij przycisk OK.

Teraz można już utworzyć i obejrzeć szablon stylu.

Tworzenie nazwy i ustawień koloru szablonu stylu

W tej części liście nieruchomości zostanie nadana etykieta z nazwą, a pozycjom listy zostaną przypisane kolory na podstawie pola Powierzchnia_w_stopach. Następnie szablon zostanie zapisany i można będzie przejrzeć ustawienia.

Przy otwartym oknie dialogowym Opcje szablonu stylu upewnij się, że karta Nazwa jest aktywna.
Kliknij czarną strzałkę obok selektora Ustaw pole nazwy.
Wybierz pierwsze pole na liście: Adres.

Warto zauważyć, że w podglądzie tabeli wybrana jest kolumna Adres. Aby zmienić wybór, można także kliknąć nagłówek dowolnej kolumny w podglądzie tabeli. Po zakończeniu należy upewnić się, że kolumna Adres jest wybranym elementem dla pola Nazwa.
Kliknij kartę Kolor. Warto zauważyć, że domyślnym ustawieniem w tym miejscu jest pojedynczy kolor dla wszystkich danych punktu, a kolor jest ustawiony na biały.
Wybierz opcję Ustaw kolor z pola.
Z selektora Wybierz pole koloru wybierz pole Powierzchnia_w_stopach. Ponownie warto zwrócić uwagę na to, że kolumna Powierzchnia_w_stopach jest zaznaczona jako wybrane pole w podglądzie tabeli danych.
Ustaw zakres kolorów zgodnie z wymaganiami. Załóżmy, że kolory mają zmieniać się stopniowo od jasnoczerwonego do ciemnoczerwonego. Kliknij kolorowy kwadrat obok początkowego koloru Palety i w oknie dialogowym wybierania koloru wybierz biały. Jako że domyślnym kolorem końcowym jest już czerwony, kwadrat ten można zostawić bez zmian. Gradient zakresu koloru zostanie zaktualizowany zgodnie z dokonanym wyborem.
W tym samouczku będzie wykorzystywany domyślny zakres palety kolorów - od niebieskiego do czerwonego. Aby przywrócić ustawienia początkowe, po prostu kliknij pole białego koloru i wybierz zamiast niego kolor niebieski.
Jeżeli w selektorze Ilość segmentów jest ustawiona wartość inna niż 3, przestaw ją na 3.
Zaznacz pole wyboru Utwórz podfoldery dla każdego segmentu.
W obszarze Opcje segmentu ustaw pola Wartości maksymalnych od najniższej do najwyższej w następujący sposób:
- 3000
- 4000
Zwróć uwagę na małe zmiany w polach z liczbą elementów w segmentach.
Podaj znaczące nazwy folderu dla każdego segmentu. Na przykład:
- 2000-3000 stóp kwadratowych
- 3000-4000 stóp kwadratowych
- 4000-6500 stóp kwadratowych
Kliknij przycisk OK znajdujący się na dole okna Ustawienia szablonu stylu.
Kliknij przycisk Zapisz w oknie dialogowym Zapisz szablon. Zwróć uwagę, że nazwa pliku szablonu odpowiada nazwie zaimportowanego pliku.
Pozostaw nazwę bez zmian i kliknij przycisk Zapisz. Przeglądarka 3D dostosuje się w taki sposób, aby objąć wszystkie punkty w pliku danych. Warto zauważyć, że ilość niebieskich ikon odpowiada liczbie elementów w niebieskim segmencie i jest tak w przypadku każdego segmentu (3 niebieskie, 2 zielone, 3 czerwone).
W folderze Miejsca tymczasowe w panelu Miejsca rozwiń oba foldery główne, żeby zobaczyć trzy podfoldery utworzone za pomocą powyższej procedury.

Wyświetlanie wszystkich domów znajdujących się w danym folderze można wyłączyć przez odznaczenie danego folderu.

Można również zmienić kolejność folderów przez przeciągnięcie folderu 3000-4000 stóp kwadratowych w obszar pomiędzy dwoma pozostałymi folderami, aby były one ustawione po kolei.

Poświęć trochę czasu na przejrzenie danych związanych z każdym punktem. Możesz dwukrotnie kliknąć element w folderze w celu powiększenia widoku na tym elemencie oraz obejrzenia dymku z informacjami o tym punkcie. Dymek z informacjami o punkcie można też obejrzeć poprzez dwukrotne kliknięcie punktu w przeglądarce 3D.

Zmiana ustawień ikon w szablonie stylu

W tej części zapisany szablon stylu zostanie zmieniony w taki sposób, aby zastosowane zostały ikony wyświetlające ilość sypialni dla każdej pozycji na liście.

Kliknij prawym przyciskiem (lub kliknij, trzymając wciśnięty klawisz CTRL na komputerach Macintosh) najwyższy folder o nazwie MetroDetroitRE.csv i z menu rozwijanego wybierz opcję Zastosuj szablon stylu....
W oknie dialogowym Opcje szablonu stylu wybierz opcję Użyj istniejącego szablonu.
Jeżeli jeszcze nie został wybrany szablon MetroDetroitRE, wybierz go z listy i zaznacz opcję Edytuj wybrany szablon.
Kliknij przycisk OK i w oknie dialogowym Ustawienia szablonu stylu kliknij kartę Ikona.
Wybierz opcję Ustaw ikonę z pola i w selektorze Wybierz pole ikony wybierz z listy pozycję Sypialnia lub kliknij kolumnę Sypialnia w podglądzie tabeli.
Ustaw selektor Ilość segmentów na 4. Zwróć uwagę na wyświetlany licznik pokazujący ile pozycji na liście posiada odpowiednią wartość ilości sypialni.
Korzystając z selektora Ikona obok każdego segmentu, wybierz ikonę liczby odpowiadającą maksymalnej wartości dla każdego pola.
Kliknij przycisk OK w oknie dialogowym Ustawienia szablonu stylu.
W oknie dialogowym Zapisz szablon kliknij przycisk Zapisz, a po pytaniu o zastąpienie istniejącego szablonu kliknij przycisk Tak. Ikony w przeglądarce 3D powinny zmienić się zgodnie z wybranymi ustawieniami.

Usuwanie duplikatów folderów

Za każdym razem, gdy modyfikowany jest szablon stylu, wszystkie foldery utworzone za pomocą opcji folderów są duplikowane.

Jako że dane w folderze pierwotnym mogły zostać zmienione ręcznie (włącznie z ręcznym utworzeniem podfolderów), kreator stylu szablonu unika zastępowania danych i tworzy po prostu inny zestaw folderów, odznaczając widoczność starszych. Można zdecydować się na zatrzymanie danych początkowych (co przedłuży czas edycji oraz zapisywania szablonu) lub kliknąć prawym przyciskiem (lub kliknąć, trzymając wciśnięty klawisz CTRL na komputerach Macintosh) niepotrzebne już foldery i z menu rozwijanego wybrać opcję Usuń.

Dodawanie wartości wysokości

W tej części samouczka szablon stylu zostanie zmodyfikowany w taki sposób, aby zostały utworzone wartości wysokości w oparciu o cenę domu.

Kliknij prawym przyciskiem (lub kliknij, trzymając wciśnięty klawisz CTRL na komputerach Macintosh) najwyższy folder MetroDetroitRE.csv i z menu rozwijanego wybierz opcję Zastosuj szablon stylu....
Wybierz opcję Użyj istniejącego szablonu, wybierz szablon i zaznacz pole wyboru Edytuj wybrany szablon.
W oknie dialogowym Ustawienia szablonu stylu kliknij kartę Wysokość i wybierz opcję Ustaw wysokość z pola.
Kliknij kolumnę Cena w podglądzie tabeli, aby wybrać dla wysokości pole ceny.
Jako metodę przyporządkowania wybierz opcję Ciągła.
Zostaw suwak Współczynnika skalowania na 1,0 a Jednostki wysokości w metrach.
Wartość 20,4005 obok wiersza wartości minimalnej zastąp wartością 100.
Wartość 2040,05 obok wiersza wartości maksymalnej zastąp wartością 5000.
W oknie dialogowym Ustawienia szablonu stylu kliknij przycisk OK i zapisz szablon, zastępując poprzednią wersję.
Jeżeli zachodzi taka potrzeba, usuń duplikaty folderów z folderu nadrzędnego.
Aby obejrzeć efekty zmiany ustawień, zmień kąt patrzenia w przeglądarce 3D.

Tworzenie legendy mapy

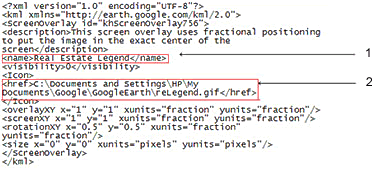

W ostatniej części samouczka można zobaczyć kod ukryty za przykładowym plikiem KMZ, zaprojektowanym w celu utworzenia legendy dla przeglądarki 3D, umożliwiającej użytkownikom łatwe obejrzenie znaczenia ustawień zdefiniowanych w szablonie stylu. Kliknięcie linku dla tego pliku KMZ umożliwi otwarcie go w przeglądarce Google Earth w celu obejrzenia legendy dla utworzonych wcześniej danych. Można również zapisać ten plik na komputerze i otworzyć go w edytorze tekstowym w celu obejrzenia kodu opisanego w tej sekcji.

Ilustracja poniżej pokazuje kod użyty do utworzenia pliku KMZ. Na podstawie otwartego właśnie pliku KMZ można samodzielnie utworzyć legendę dla swoich danych (niniejsze wskazówki zakładają, że użytkownik posiada wiedzę na temat używania podstawowych narzędzi sieciowych, takich jak FTP, edytory grafiki czy edytory HTML):

Zastąp grafikę referencyjną swoją własną grafiką, utworzoną za pomocą aplikacji graficznej, np. programów Adobe Photoshop lub Microsoft Paint.
Zapisz utworzoną grafikę w obsługiwanym formacie, takim jak PNG, GIF lub JPEG.
Jeżeli grafika ma być widoczna w sieci WWW lub lokalnej, należy umieścić ją w miejscu, do którego inni użytkownicy mają dostęp, i użyć poprawnego adresu URL jako odnośnika (tzn. \\sciezkaSieciowa\folder\folder\plikGraficzny.png dla plików sieci lokalnej lub http://www.test.com/obrazy/mojaLegenda.png dla plików sieci WWW).
Nadaj plikowi znaczącą nazwę i rozszerzenie .kmz.

Kod użyty do utworzenia pliku KMZ

Wprowadź nazwę legendy ze swojego ekranu pomiędzy znaczniki <name></name>. Nazwa ta pojawi się w panelu Miejsca. Można ją przeciągnąć do folderu głównego swojego szablonu stylu.
Wprowadź poprawny adres URL obrazu, który posłuży do utworzenia legendy. Tutaj ścieżką przykładową jest format używany jako odnośnik do obrazu na komputerze lokalnym. W przypadku obrazów na serwerze sieciowym należy użyć adresu URL samego obrazu (a nie strony sieciowej zawierającej obraz) oraz upewnić się, że obraz został przesłany do miejsca, do którego odnosi się adres URL.
