Rysowanie ścieżek i wielokątów
W widoku 3D można rysować ścieżki oraz wielokąty o dowolnym kształcie oraz zapisywać je w folderze Moje miejsca w sposób podobny do zapisywania oznaczenia miejsca. Ścieżki oraz wielokąty są określane przez takie same parametry jak dane dotyczące oznaczeń miejsc, tj. nazwa, opis, styl, widok oraz lokalizacja. Utworzoną ścieżkę możesz następnie zaznaczyć i odtworzyć jej objazd. Więcej informacji na temat modyfikowania ścieżek oraz wielokątów po ich utworzeniu można znaleźć w części Edytowanie miejsc i folderów.
Wykonaj opisane niżej czynności, aby narysować ścieżkę lub wielokąt w widoku 3D.
- Ustaw widok 3D tak, aby jak najlepiej obejmował obszar, który chcesz oznaczyć. Im bardziej szczegółowy jest widok, tym precyzyjniej możesz obrysowywać elementy terenu. Z menu Dodaj wybierz polecenie Ścieżka (Ctrl + Shift + T) lub Wielokąt (Ctrl + Shift + G). Zostanie wyświetlone okno dialogowe nowej ścieżki lub nowego wielokąta, a kursor zmieni kształt na kwadratowe narzędzie do rysowania. Wprowadź właściwości dotyczące rysowania w ten sam sposób, jak w przypadku innych typów danych dotyczących miejsc. Aby uzyskać więcej informacji, patrz Edytowanie miejsc i folderów.
Wskazówka: zmień kolor stylu (karta Styl, kolor) linii lub wielokąta z domyślnego białego, aby rysowana figura była lepiej widoczna. Kliknij obszar widoku w celu rozpoczęcia rysowania. Aby uzyskać zamierzony efekt, skorzystaj z poniższych metod:
- Dowolny kształt - kliknij pojedynczo, przytrzymaj i przeciągnij. Kursor przybierze formę strzałki w górę oznaczającej, że korzystasz z trybu rysowania dowolnego kształtu. Podczas przeciągania kursora w widoku 3D kontur kształtu przemieszcza się za kursorem. W przypadku rysowania ścieżki jest to linia, a w przypadku wielokąta w wyniku przemieszczania kursora powstaje obwód figury, zawsze łączący ze sobą punkty początku i końca.
- Regularny kształt - kliknij i zwolnij przycisk myszy. Umieść kursor w nowym punkcie, aby dodać kolejny wierzchołek. W tym trybie kursor ma kształt kwadratowego narzędzia do rysowania, a rysowanie ścieżki lub wielokąta odbywa się w sposób opisany w sekcji Mierzenie odległości i powierzchni.
Możesz zastosować kombinację wymienionych metod rysowania, aby połączyć krzywe z liniami prostymi. W celu przejścia z trybu rysowania dowolnego kształtu do trybu rysowania regularnych kształtów zwolnij przycisk myszy, umieść kursor w nowym punkcie i kliknij. Zostanie narysowana prosta łącząca nowy punkt z ostatnio narysowanym. Aby powrócić do trybu rysowania dowolnych kształtów, wystarczy wykonać operację odwrotną.
Wskazówka: aby przemieścić widok 3D podczas rysowania nowej ścieżki lub wielokąta, skorzystaj z klawiatury lub panelu nawigacji.

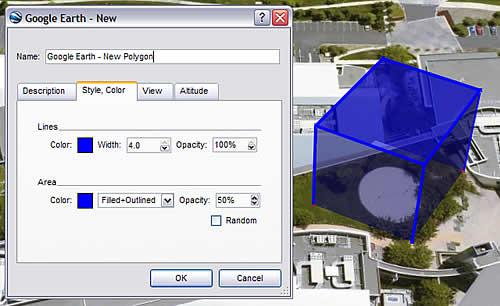

- Podczas tworzenia wielokąta możesz nadać mu atrybuty obiektu 3D. W tym celu:
- Kliknij kartę Wysokość.
- Przesuń suwak z wartości Powierzchnia w kierunku wartości Przestrzeń. Spowoduje to podniesienie wielokąta. Podnieś rysowany kształt do odpowiedniej wysokości.
- Zaznacz pole wyboru Rozciągnij boki do ziemi. W ten sposób wielokąt staje się obiektem 3D. Więcej informacji na temat umieszczania innych obiektów 3D.
- Kliknij przycisk OK, aby zapisać nową ścieżkę lub wielokąt.
