Paden en polygonen tekenen
U kunt paden met vrije vormen en polygonen in de 3D-viewer tekenen en deze op dezelfde wijze als plaatsmarkeringen opslaan in de map Mijn plaatsen. Paden en polygonen delen alle kenmerken van plaatsmarkeringsgegevens, inclusief de naam, beschrijving, stijlweergave en locatie. Wanneer u een pad maakt, kunt u het selecteren en een tour afspelen. Zie Plaatsen en mappen bewerken voor meer informatie over het wijzigen van paden en polygonen.
Ga als volgt te werk als u een pad of polygoon wilt tekenen in de 3D-viewer.
- Zorg dat in de 3D-viewer het gebied dat u wilt markeren, optimaal wordt weergegeven. Hoe gedetailleerder het beeld, hoe beter uw tekening het landelement kan volgen. Kies Pad (Ctrl+Shift+T) of Polygoon (Ctrl+Shift+G) in het menu Toevoegen. Het dialoogvenster Nieuw pad of Nieuwe polygoon wordt weergegeven en de cursor wordt weergegeven als een vierkant tekeninstrument. Geef de eigenschappen voor uw tekening op dezelfde manier op als voor andere soorten plaatsgegevens. Zie Plaatsen en mappen bewerken voor meer informatie.
Tip: wijzig de standaard witte stijlkleur (tabblad Stijl, kleur) voor de lijn of polygoon om de vorm beter zichtbaar te maken. Klik in de 3D-viewer om te beginnen met tekenen en gebruik de volgende methoden om de gewenste vorm te maken:
- Vrije vorm: klikken, de muisknop ingedrukt houden en slepen. Als cursor wordt een pijl-omhoog weergegeven om aan te geven dat de modus voor vrije vormen is ingesteld. Wanneer u de cursor door de 3D-viewer sleept, wordt de omtrek van de vorm gebaseerd op het pad van uw cursor. Als u een pad tekent, wordt er een lijn weergegeven. Tekent u een polygoon, dan wordt van het pad van uw cursor een vorm gemaakt waarbij de begin- en eindpunten altijd met elkaar zijn verbonden.
- Normale vorm: klikken en loslaten. Verplaats de muis naar een nieuw punt en klik om het punt toe te voegen. In deze modus wordt de cursor weergegeven als een vierkant tekeninstrument en de procedure voor het tekenen van een pad of polygoon komt exact overeen met de beschreven procedure in het onderwerp Afstanden en gebieden meten.
U kunt een combinatie van deze tekenmodi gebruiken om gebogen randen te combineren met rechte randen. Als u van een modus voor vrije vormen wilt overschakelen naar een modus voor normale vormen, laat u de muisknop los, verplaatst u de cursor en klikt u. Er wordt een rechte lijn getrokken tussen de twee laatste punten. Voer de bovenstaande procedure in omgekeerde volgorde uit als u de modus voor vrije vormen weer wilt inschakelen.
Tip: als u in de 3D-viewer wilt navigeren terwijl u een nieuw pad of een nieuwe polygoon maakt, gebruikt u het toetsenbord of het navigatiepaneel.

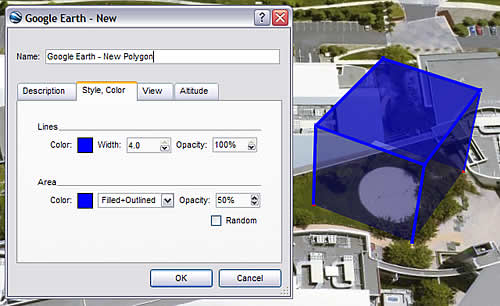

- Als u een polygoon maakt, kunt u van deze vorm een 3D-object maken. Ga als volgt te werk:
- Klik op de tab Hoogte.
- Verplaats de schuifregelaar van Grond naar Ruimte. Hiermee wordt de polygoon verhoogd. Verhoog de vorm tot de gewenste hoogte.
- Vink het selectievakje Zijkanten uitbreiden tot de grond aan. De polygoon is nu een 3D-object. Meer informatie over het plaatsen van andere 3D-objecten.
- Klik op OK om het nieuwe pad of de nieuwe polygoon op te slaan.
