イメージ オーバーレイと 3D モデルの使用

Google Earth では、自分で作成した画像や Google SketchUp の 3D モデルを地球のビュー上に配置できます。イメージ オーバーレイを活用して、地理情報にさまざまなイメージ データを追加することもできます。たとえば、次のような活用方法があります。

Google SketchUp は、3D モデルを作成して他のユーザーと共有するためのソフトウェアです。Google SketchUp の詳細については、SketchUp のページを参照してください。次の項目もご覧ください。

オーバーレイについて

注 - この機能はGoogle Earthへの写真の追加とは異なります。

イメージ オーバーレイを作成するにあたって、次の 3 つの点を決める必要があります。

このセクションでは、次の項目について説明します。

ヒント - 既存のイメージ オーバーレイを非表示にするには、[場所] パネルで、そのイメージ オーバーレイのチェックボックスをオフにします。イメージ オーバーレイを完全に削除するには、[場所] パネルで目的のオーバーレイを右クリックして、[削除] をクリックします。場所とフォルダの詳しい使用方法については、こちらを参照してください。

オーバーレイの要件

オーバーレイするイメージはコンピュータ、ネットワーク、またはウェブ サイトから取り込むことができます。使用できる画像形式は次のいずれかです。

PNG 形式および GIF 形式のオーバーレイは、見せる必要がない部分 (イメージ境界線など) を透明にしてその下のイメージを透かして表示するように変更できます。

地形図、気象衛星画像地図、またはその他の地理画像データをオーバーレイに使用できます。オーバーレイに関するアイデアや例については、Google Earth コミュニティ BBS (bbs.keyhole.com) を参照してください。

オーバーレイのイメージ自体は、単純円筒図法で、北が上になっている必要があります。単純円筒図表 (または Plate Carrée) は、経線と緯線が等間隔の平行な直線で、2 つの線が直角に交差する単純な地図の投影です。(この形式は、経度/緯度 WGS84 投影としても知られています。)オーバーレイ イメージにある程度変更を行うことができるため、狭い範囲では、より一般的な UTM 地図の方が作業しやすい場合があります。ただし、広域での正確なオーバーレイには、単純円筒図法が必要です。

注 - オーバーレイ機能を使用すると、メモリの消費量が増加します。したがって、2000×2000 ピクセルよりも大きいイメージは、Google Earth および現在コンピュータで実行しているその他のアプリケーションのパフォーマンスを低下させる場合があります。(イメージのピクセル単位のサイズを確認するには、Windows Explorer ウィンドウに画像ファイルを表示し、右クリック (Mac では、Ctrl を押しながらクリック) し、ポップアップ メニューから [プロパティ] をクリックします)。大きなサイズのイメージをインポートするときに問題がある場合は、Adobe Photoshop などの画像編集ソフトウェアを使用すると、サイズを小さくすることができます。

オーバーレイの機能

オーバーレイを作成したら、目印で使える機能の多くを使用できます。オーバーレイを使って次のようなことができます。

目印と共通の機能の他、イメージ オーバーレイには次のような機能があります。

透過度の調整 - オーバーレイがビューアで選択されている場合は、オーバーレイの透過度を完全に透明から不透明まで調整できます。オーバーレイ イメージの透過度を調整しながら、オーバーレイ イメージとその下のイメージのコントラストを確認することができます。

透過度の調整

  1. 選択したオーバーレイの調整スライダ
注 - マウスにスクロール ホイールが付いている場合は、ホイールで選択したオーバーレイの透過度を調整することもできます。スライダをクリックします (上記を参照してください)。スクロール ダウンすると、オーバーレイがより不透明になります。スクロール アップすると、オーバーレイがより透明になります。

地形との統合

オーバーレイを作成するとき、地形がオンになっていると、オーバーレイ イメージの下にある地形とオーバーレイが完全に統合されます。たとえば、ヨセミテ国立公園のオーバーレイを作成すると、山脈の 3D ビュー上に登山道を重ねて表示することができます。このように、オーバーレイ地図と 3D ビューアのイメージを組み合わせることで、より多くの情報を盛り込むことができます。

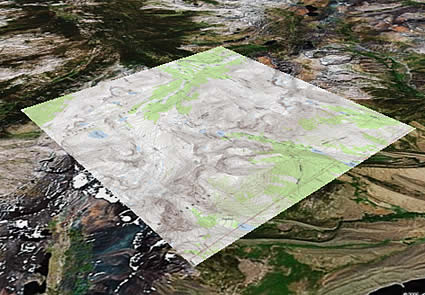

地形がオフになっている場合のオーバーレイ地図
地形をオフにした状態のオーバーレイ地図

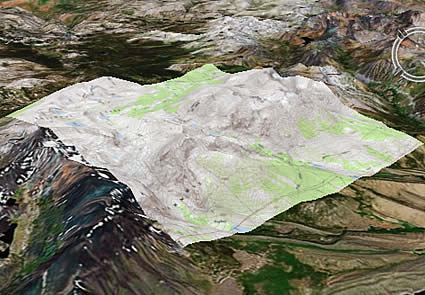

地形がオンになっている場合のオーバーレイ地図

地形をオンにした状態のオーバーレイ地図

イメージ オーバーレイの作成

このセクションでは、イメージ オーバーレイを作成する 3 つの手順を説明します。

オーバーレイの作成

  1. オーバーレイ イメージ ファイルを配置する場所に 3D ビューアを移動します。

    オーバーレイを表示する高度に、ビューアを設定します。高精度なオーバーレイの場合は、後で大幅な調整を行う必要がないように、対象領域にズームインして拡大しておきます。逆に、広い範囲をカバーするようなオーバーレイでは、3D ビューアに対象範囲全体が含まれ、イメージを調整できる余裕があることを確認してください。
  2. [追加] メニューの [イメージ オーバーレイ] をクリックします (または、新規目印の作成で説明されているショートカット方法を使用します)。[新規イメージ オーバーレイ] ダイアログ ボックスが表示されます。
  3. [名前] にわかりやすい名前を入力します。
  4. オーバーレイとして使用するイメージ ファイルの場所を入力するか、[参照] ボタンを使用してコンピュータまたはネットワークからファイルを探します。

    5. 参照する画像がウェブ上にある場合は、そのイメージ ファイルの URL を入力する必要があります。これは、ウェブ ページの URL とは異なります。Internet Explorer を使用している場合は、ウェブ ページの画像を右クリックし、ポップアップ メニューから [ショートカットのコピー] を選択すると、画像の URL を取得することができます。ここで、カーソルを [リンク] または [ファイル名] フィールドに置き、Ctrl+V (Mac では、コマンド/アップル キー+V) キーを押して、URL を貼り付けます。

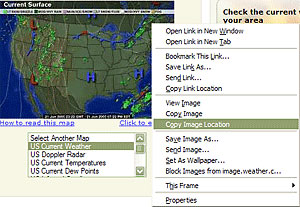

    画像ファイルの場所をコピー
    画像が 3D ビューアに表示されたら、表示されるアンカー ポイントを使用して配置します。
  5. オーバーレイの説明を入力します。オーバーレイの説明フィールドは、他の場所データの説明フィールドと同じです。詳細については、説明の記入を参照してください。
  6. [更新] タブをクリックして、オーバーレイ イメージに正確な更新プロパティを設定します。オーバーレイの更新設定は、ネットワークリンクでの設定と同じです。通常、自動的に更新されてサーバーに配置されるイメージには、更新プロパティを設定する必要があります。たとえば、気象衛星画像の地図は随時更新されるようにします。時間ベースの更新とビュー ベース更新との違いについての詳細は、ネットワークリンクの説明を参照してください。
  7. スライダを使用して、イメージのデフォルトの透過度を設定します。イメージ オーバーレイの透過度は、オーバーレイを表示しているときにいつでも調整できます。最初にイメージ オーバーレイの透過度を調整して、その下にあるビューがある程度見えるようにしておくと、オーバーレイを配置しやすくなります。
  8. [表示] タブを選択すると、場所データと同じように、オーバーレイの表示設定を変更できます。詳細については、表示の設定を参照してください。
  9. ビューア上の希望する位置に画像を配置し、[OK] をクリックして作成を完了します。後でオーバーレイを修正したり、再配置したりする場合は、その他の場所データと同じようにオーバーレイを編集することができます。詳細については、場所やフォルダの編集の項目を参照してください。

ビューアにオーバーレイを配置

オーバーレイ イメージをビューアに挿入すると、緑色のマーカーで画像を拡大したりさまざまな方向に移動して、正確に配置できます。オーバーレイ イメージには、画像の拡大に使用するコーナー マーカーおよびエッジ マーカー、画像の配置に使用する十字マ－カー、および画像の回転に使用する三角マーカーがあります。

マーカーの 1 つを選択すると、カーソルは手の形から指または矢印のいずれかに変わり、アンカー ポイントが選択されていることがわかります。下図で、アンカー ポイントの詳細について説明します。

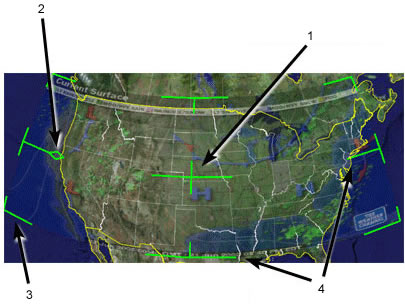

ビューアにオーバーレイを配置

  1. 中央にある十字マーカーを使用して、地球儀上にオーバーレイ全体をスライドして配置します。(ヒント:最初にこれを実行してください。)
  2. 三角マーカーを使用して、画像を適切な方向に回転します。
  3. 十字のコーナー マーカーを使用して、選択した角を拡大したり、曲げます。Shift キーを押しながらマーカーを選択すると、画像の中心を基点として拡大/縮小できます。
  4. 4 方向矢印を使用して、選択したサイドから画像を伸縮します。Shift キーを押しながら実行すると、画像の中心を基点として縮尺できます。
ヒント - 最初に画像の中心を参照ポイントとして配置し、Shift キーとアンカーを組み合わせて、画像が最適な位置に配置されるように拡大/縮小します。

配置の設定

[場所] タブでは次の項目を設定できます。

[表示] タブを選択すると、場所データと同じように、オーバーレイの表示設定を変更できます。詳細については、表示の設定を参照してください。

オーバーレイを開いて表示

自分で作成したオーバーレイ以外にも、他の Google Earth ユーザーから送信されたオーバーレイを開いて表示したり、ウェブに投稿されているオーバーレイを取り込んで表示することができます。

受信したオーバーレイを開く

次のいずれかの方法で、受信したオーバーレイを開くことができます。

ウェブ上でオーバーレイを開く

オーバーレイ イメージへの参照リンクをクリックすると、ウェブ サーバーに投稿されたオーバーレイを開くことができます。リンクをクリックするとダイアログ ボックスが表示され、添付ファイルを開く適切なアプリケーションを選択するようメッセージが表示されます。デフォルトでは、Google Earth が選択されています。該当するボタンをクリックして選択内容を確認します。イメージ オーバーレイは 3D ビューアに表示され、アイテムは [場所] パネルの [保留] フォルダに表示されます。上記で説明したとおりにオーバーレイを保存できます。

イメージ オーバーレイをウェブに投稿

他のユーザーもアクセスできるウェブ サーバーにオーバーレイ ファイルを投稿すると、他の Google Earth ユーザーと共有できます。たとえば、Google Earth ユーザーは、オーバーレイや目印のデータを Google Earth コミュニティ BBS (bbs.keyhole.com) に投稿できます。このセクションの後の部分で、オーバーレイ データを Google Earth コミュニティに投稿する方法について説明します。

注 - オーバーレイ イメージの参照先が、ローカルかウェブであるかにかかわらず、オーバーレイを Google Earth コミュニティ BBS に投稿できます。BBS に投稿したオーバーレイには、ローカル ファイル システムから参照したイメージが自動的に含まれます。これは、Keyhole 2.2 バージョンからのアップグレード機能です。
  1. オーバーレイを右クリック (Mac では、Ctrl を押しながらクリック) して、ポップアップ メニューから [名前を付けて保存] を選択します。
  2. [保存] ダイアログ ボックスでコンピュータのハード ドライブの場所に移動し、ファイルに名前を付けて保存します。
  3. ウェブ ブラウザから bbs.keyhole.com に接続します。オーバーレイ ファイルを投稿するには、Google Earth コミュニティに事前にユーザー登録しておく必要があります。Google Earth ソフトウェアを初めて使用する場合は、ログインして目印ファイルを投稿する前に、まず Google Earth コミュニティに登録する必要があります。この登録は無料で、Google Earth の登録とは異なります。
    • Google Earth コミュニティで、ログイン部分の登録リンクをクリックします。
    • 画面の指示に従って、サイト上で登録します。
    • アカウントを有効にするには、メール アドレスを入力する必要があります。登録後に、登録情報と認証リンクが含まれた確認メールが入力したアドレスに送信されます。
    • 確認メールに記載されているリンクをクリックします。アカウントが有効になり、Google Earth コミュニティのすべての機能にアクセスできるようになります。
  4. Google Earth コミュニティ サイトにログインします。
  5. 投稿するイメージ オーバーレイに関連するフォーラム (スレッド ディスカッション) を選択します。
  6. フォーラムのサブヘッダにある [Post] リンクをクリックします。
  7. [Subject] および [Post] フィールドに情報を入力し、[I want to preview my post and/or attach a file] の隣のチェックボックスをオンにして [Continue] ボタンをクリックします。
  8. 投稿をプレビューし、[Browse] をクリックしてファイルに移動し、オーバーレイ ファイルを添付します。
  9. [Continue] をクリックして、メッセージとファイルを投稿します。

WMS イメージ オーバーレイの配置

WMS (Web Mapping Service) イメージ オーバーレイを Google Earth に配置できます。これらは、WMS を使用してインターネット経由で提供されるマッピング イメージです。気象状況、地勢図、高解像度の衛星画像など、興味深い情報を参照できます。

WMS イメージ オーバーレイを配置する方法は次のとおりです。

  1. イメージ オーバーレイの作成の手順 1 ～ 2 に従います。
  2. [新規] ダイアログ ボックスで [更新] タブをクリックします。
  3. [WMS パラメータ] をクリックします。[Web Mapping Service のパラメータ] ダイアログ ボックスが表示されます。
  4. [WMS サーバー] フィールドでサービスを選択します。または、[追加] をクリックして WMS の URL (ウェブサイト アドレス) を入力します。[不透明レイヤ] フィールドまたは [透明レイヤ] フィールドに、選択した WMS のレイヤが表示されます。
  5. 使用するレイヤを選択して [追加 ->] をクリックします。選択したレイヤが [選択したレイヤ] フィールドに追加されます。これで、Google Earth に表示する WMS イメージ オーバーレイに、選択した情報が取り込まれます。[選択したレイヤ] フィールドからレイヤを削除するには、削除対象のレイヤを選択して [<- 削除] をクリックします。
  6. 選択したレイヤが 3D ビューアに表示される順序を設定するには、[選択したレイヤ] フィールドでレイヤを選択して、[上へ移動] または [下へ移動] をクリックします。
  7. 必要なレイヤをすべて追加したら [OK] をクリックして、イメージ オーバーレイの作成の手順 3 に進みます。

Google SketchUp 3D モデルの配置

次の手順で、Google SketchUp の 3D モデルを Google Earth に配置します。

  1. [追加] > [モデル] をクリックするか、Ctrl+Shift+M (Mac では、コマンド/アップル キー+ Shift + M ) を押します。新規モデルのダイアログ ボックスが表示されます。目印を追加する手順と同じように、モデルを追加することができます。
  2. 3D モデルの標高設定は、目印の標高設定とまったく同じです。詳細については、標高の設定を参照してください。
