Uso delle sovrapposizioni di immagini e di modelli 3D
Con Google Earth puoi inserire immagini personalizzate e modelli 3D di Google SketchUp nella vista del pianeta. Le sovrapposizioni di immagini forniscono ulteriori informazioni sulle immagini della Terra sottostanti. Ad esempio, puoi effettuare le seguenti operazioni:
- Utilizzare una mappa di dati meteo da satellite, che venga costantemente aggiornata con le immagini meteorologiche più recenti della regione.
- Utilizzare le immagini di un'area di cantiere e tracciarne i confini per seguire le fasi di sviluppo di un lotto specifico.
- Utilizzare le mappe pubblicamente disponibili (o crearne di tue) per itinerari escursionistici, campeggi, parchi a tema, luoghi di pesca, parchi nazionali e altro ancora.
Google SketchUp è un'applicazione che consente di creare modelli 3D e di condividerli con altri. Per ulteriori informazioni su Google SketchUp, visita la home page del prodotto. Consulta inoltre i seguenti argomenti:
Informazioni sulle sovrapposizioni di immagini
Not.. Questa funzionalità è diversa dall'aggiunta di una foto in Google Earth.
Per creare una sovrapposizione di immagini devi indicare tre informazioni importanti:
- Il file immagine da visualizzare nel visualizzatore 3D (disponibile sul tuo computer, sulla rete o su un sito web).
- Come adattare o posizionare i confini dell'immagine rispetto ai dati del pianeta sottostanti.
- Posizione e vista della sovrapposizione di immagini (procedendo come per posizionare un nuovo segnaposto).
Nella sezione verranno trattati i seguenti argomenti:
Suggerimento: puoi nascondere una sovrapposizione di immagini esistente deselezionandola nella finestra Luoghi. Per eliminare in modo definitivo una sovrapposizione di immagini, fai clic con il pulsante destro del mouse su di essa nella finestra Luoghi e scegli Elimina. Ulteriori informazioni sull'uso di luoghi e cartelle.
Requisiti di sovrapposizione
Per creare sovrapposizioni puoi utilizzare immagini disponibili sul tuo computer, su una rete locale o su un sito web. Il formato dell'immagine deve essere uno dei seguenti:
- BMP
- DDS
- GIF
- JPG
- PGM
- PNG
- PPM
- TGA
- TIFF
Puoi modificare le sovrapposizioni in formato PNG e GIF in modo da rendere trasparenti i particolari indesiderati (ad esempio i bordi dell'immagine) e visualizzare così le immagini sottostanti.
Come sovrapposizioni puoi utilizzare mappe topografiche, mappe con immagini meteorologiche dal satellite oppure altri dati di immagini geografiche. Per avere idee ed esempi di sovrapposizioni, puoi consultare la BBS di Google Earth Community (bbs.keyhole.com).
L'immagine di sovrapposizione deve essere orientata con il nord in alto e avere una proiezione cilindrica equirettangolare. La proiezione cilindrica equirettangolare (o Plate Carrée) è una proiezione cartografica semplice in cui i meridiani e i paralleli sono rappresentati da linee rette parallele ed equidistanti che si intersecano ad angolo retto (questo formato è conosciuto anche come sistema di riferimento globale WGS84). Poiché hai la possibilità di effettuare un certo numero di modifiche alle immagini di sovrapposizione, sulle aree di dimensioni ridotte le più comuni mappe UTM danno risultati assolutamente soddisfacenti. Per una sovrapposizione più precisa di una regione estesa devi invece utilizzare la proiezione cilindrica equirettangolare.
Nota: la funzione di sovrapposizione comporta un utilizzo intensivo di memoria. Di conseguenza, l'impiego di immagini di dimensioni superiori a 2.000 x 2.000 pixel può determinare un peggioramento delle prestazioni di Google Earth e delle altre applicazioni in esecuzione sul tuo computer. Per determinare le dimensioni in pixel di un'immagine, visualizza il file immagine in una finestra di Esplora risorse, fai clic con il pulsante destro del mouse (Ctrl + clic su un computer Mac) su di esso e scegli l'opzione Proprietà dal menu di scelta rapida. Se hai problemi con l'importazione di un'immagine troppo grande, puoi ridurne le dimensioni utilizzando un software di modifica delle immagini, come ad esempio Adobe Photoshop.
Funzioni di sovrapposizione
Una volta creata una sovrapposizione, hai a disposizione molte delle funzioni comuni a un normale segnaposto. Con le sovrapposizioni puoi effettuare le seguenti operazioni:
- Inviarle tramite email ad altre persone: puoi inviare le sovrapposizioni di immagini tramite email procedendo come per qualsiasi segnaposto. Tuttavia, tieni presente che i file delle sovrapposizioni possono essere aperti esclusivamente da altri utenti di Google Earth. Se desideri inviare l'immagine di sovrapposizione così come appare sul globo a qualcuno che non ha Google Earth, devi piuttosto inviare la vista. Per ulteriori dettagli sull'invio di sovrapposizioni tramite email, vedi l'argomento Invio dei dati dei luoghi tramite email.
Quando invii una sovrapposizione che fa riferimento a un'immagine locale, l'immagine viene inclusa automaticamente insieme alla sovrapposizione. Non è necessario allegarla al messaggio di posta. Questa funzione rappresenta un aggiornamento rispetto a Google Earth (Keyhole) 2.2 e versioni precedenti.
- Salvarle sul tuo computer: per ulteriori dettagli, vedi la sezione Salvataggio dei dati dei luoghi.
- Modificarne le proprietà e le impostazioni: per ulteriori informazioni, vedi l'argomento Modifica di luoghi e cartelle.
Oltre alle funzioni comuni anche ai segnaposto, le sovrapposizioni di immagini offrono le seguenti funzionalità aggiuntive:
Regolazione della trasparenza: puoi regolare la trasparenza di una sovrapposizione selezionata, fino a renderla completamente trasparente o completamente opaca. Questa impostazione ti consente di verificare la corrispondenza tra l'immagine di sovrapposizione e le immagini sottostanti.
- Dispositivo di scorrimento per la sovrapposizione selezionata
Nota: se il mouse è dotato della rotellina, puoi utilizzarlo per regolare la trasparenza della sovrapposizione selezionata. Fai clic sul dispositivo di scorrimento (vedi sopra), quindi scorri verso il basso per opacizzare la sovrapposizione, Scorri verso l'alto per rendere la sovrapposizione più trasparente.
Integrazione con il terreno
Quando crei una sovrapposizione, questa si integra completamente con i rilievi e la conformazione del terreno sottostante, se il livello Terreno 3D è attivato. Ad esempio, puoi creare una sovrapposizione dello Yosemite National Park e riuscire a visualizzare i sentieri rispetto alla vista tridimensionale delle montagne. In questo modo, dalla combinazione di mappa di sovrapposizione e immagini del visualizzatore 3D potrai ottenere molte più informazioni che dai due elementi presi singolarmente.

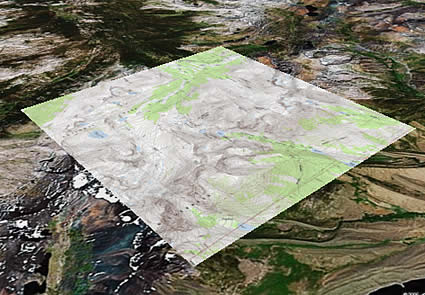

Mappa di sovrapposizione con livello Terreno 3D disattivato

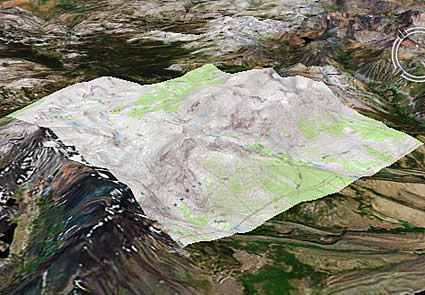

Mappa di sovrapposizione con livello Terreno 3D attivato
- Aggiornamento su base temporale o in base alla vista: se visualizzi immagini che cambiano periodicamente, puoi impostare la frequenza di aggiornamento delle immagini per avere la certezza di vedere sempre le immagini più recenti. Questa funzionalità è utile per la visualizzazione di mappe provenienti da siti web, in cui le immagini vengono aggiornate automaticamente.
Inoltre, hai la possibilità di impostare l'aggiornamento delle immagini in base alla tua visualizzazione. Se, ad esempio, le immagini da te visualizzate provengono da un server che fornisce unicamente immagini per la vista tridimensionale corrente, l'aggiornamento viene effettuato ogni volta che sposti il visualizzatore 3D in una nuova posizione.
- Ordine di disegno: puoi stabilire l'ordine gerarchico utilizzato da Google Earth quando fai uso di sovrapposizioni di immagini. Google Earth visualizza le immagini con un numero di ordine di disegno superiore prima di quelle con numero inferiore.
Creazione di una sovrapposizione di immagini
In questa sezione analizzeremo tre argomenti relativi alla creazione di sovrapposizioni di immagini:
Creazione di una sovrapposizione
- Posiziona il visualizzatore 3D sul luogo in cui vuoi inserire il file dell'immagine di sovrapposizione.
Cerca di posizionare il visualizzatore in modo tale che l'altitudine di visualizzazione corrisponda a quella dell'immagine di sovrapposizione. Se la sovrapposizione è una vista dettagliata, utilizza lo zoom per avvicinarti all'area che ti interessa ed evitare di dover effettuare eccessive regolazioni in un secondo tempo. Al contrario, se l'immagine di sovrapposizione copre un'area ampia, assicurati che questa sia contenuta interamente nel visualizzatore 3D, con un po' di margine per le necessarie regolazioni.
- Seleziona Sovrapposizione immagine dal menu Aggiungi (oppure utilizza altri metodi rapidi descritti in Creazione di un nuovo segnaposto). Verrà visualizzata la finestra di dialogo Nuovo.
- Immetti un nome descrittivo nel campo Nome.
- Nel campo Link, digita il percorso del file immagine che vuoi utilizzare per la sovrapposizione oppure utilizza il pulsante Sfoglia per cercare il file sul tuo computer o sulla rete.

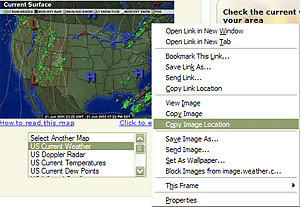

Se l'immagine si trova sul web, immetti l'URL del file immagine. Attenzione: si tratta di un URL diverso da quello della pagina web che lo contiene. Se utilizzi Internet Explorer, puoi reperire l'URL dell'immagine facendo clic con il pulsante destro del mouse sull'immagine nella pagina web e selezionando l'opzione Copia collegamento dal menu di scelta rapida. A questo punto puoi posizionare il cursore nel campo Nome file o URL immagine e incollare le informazioni utilizzando la combinazione di tasti Ctrl + V (
su un computer Mac).
L'immagine appare nel visualizzatore 3D, con i punti di ancoraggio che devi utilizzare per posizionarla.
- Immetti una descrizione della sovrapposizione. Per le descrizioni delle sovrapposizioni valgono gli stessi principi degli altri dati sui luoghi. Per ulteriori dettagli, vedi Composizione di descrizioni.
- Fai clic sulla scheda Aggiornamento e imposta le proprietà di aggiornamento più adatte all'immagine di sovrapposizione. Le impostazioni di aggiornamento sono identiche a quelle descritte per i link di rete. In genere, è necessario impostare le proprietà di aggiornamento per qualsiasi immagine che si trovi su un server e che venga aggiornata automaticamente. Ad esempio, vanno probabilmente aggiornate le mappe meteorologiche prese da satellite. Per informazioni sulle differenze tra aggiornamento su base temporale e aggiornamento in base alla vista, vedi la descrizione relativa ai link di rete.
- Imposta la trasparenza predefinita dell'immagine utilizzando il dispositivo di scorrimento. Puoi regolare la trasparenza di una sovrapposizione di immagini in qualunque momento, purché sia visualizzata. Per semplificare il posizionamento della sovrapposizione, regola innanzitutto la trasparenza in modo che siano visibili sia l'immagine di sovrapposizione sia quella sottostante.
- Se selezioni la scheda Vista, puoi modificare le impostazioni di visualizzazione della sovrapposizione procedendo come per la modifica dei dati di qualsiasi altro luogo. Per ulteriori dettagli, vedi Impostazione della vista.
- Posiziona l'immagine nel visualizzatore in base alle tue preferenze, quindi fai clic su OK per completare la creazione. Se in un momento successivo desideri correggere o spostare la sovrapposizione, modificala come per qualsiasi altro luogo. Per ulteriori informazioni, vedi Modifica di luoghi e cartelle.

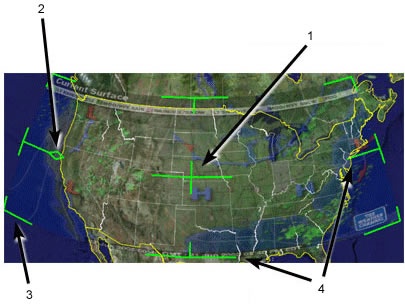

Posizionamento di una sovrapposizione nel visualizzatore
Una volta inserita l'immagine di sovrapposizione nel visualizzatore, puoi utilizzare gli indicatori verdi per allargare, restringere e spostare l'immagine per definire meglio la sua esatta posizione. Utilizza gli indicatori di angoli e margini dell'immagine di sovrapposizione per allargare o restringere l'immagine, il mirino centrale per spostarla e il quadrato per ruotarla.
Quando selezioni uno di questi indicatori, il cursore assume la forma di una mano con il dito puntato oppure di una doppia freccia per indicare che è stato selezionato un punto di ancoraggio. L'illustrazione che segue descrive nel dettaglio i punti di ancoraggio.
- Utilizza l'indicatore centrale a mirino per scorrere l'intera sovrapposizione sul globo e posizionarla dal centro. (Suggerimento: esegui prima questa operazione.
- Utilizza l'indicatore quadrato per ruotare l'immagine nella posizione ottimale.
- Utilizza uno degli indicatori angolari a mirino per allargare o rendere obliquo l'angolo selezionato. Se premi il tasto Maiusc mentre selezioni questo indicatore, l'immagine verrà ridimensionata dal centro.
- Utilizza uno dei quattro ancoraggi laterali per allargare o restringere l'immagine dal lato selezionato. Se premi il tasto Maiusc durante questa operazione, l'immagine verrà ridimensionata dal centro.
Suggerimento: inizia dal posizionare il centro dell'immagine come punto di riferimento, quindi utilizza il tasto Maiusc in combinazione con uno degli ancoraggi per ridimensionare e riposizionare l'immagine.
Impostazioni della posizione
Nella scheda Percorso sono disponibili le seguenti impostazioni:
- Coordinate manuali di ciascun angolo della sovrapposizione di immagini. Il principio è simile a quello delle impostazioni manuali illustrate nell'argomento Riposizionamento di un segnaposto, tuttavia, invece di impostare le coordinate di un singolo punto qui puoi impostare le coordinate di ciascun angolo della sovrapposizione di immagini. Questa funzione può esserti utile nel caso in cui l'immagine di sovrapposizione provenga da una mappa precisa che fornisce le coordinate esatte.
- Ordine disegno: se utilizzi più di un'immagine di sovrapposizione su una determinata regione, puoi impostare l'ordine di disegno delle sovrapposizioni per indicare quale immagine debba essere visualizzata in rapporto alle altre. Le sovrapposizioni associate a un'impostazione più alta vengono disegnate prima di quelle con un valore più basso.
- Adatta allo schermo: fai clic su questo pulsante per ridimensionare l'immagine in base alla vista corrente.
Se selezioni la scheda Vista, puoi modificare le impostazioni di visualizzazione della sovrapposizione procedendo come per la modifica dei dati di qualsiasi altro luogo. Per ulteriori dettagli, vedi Impostazione della vista.
Apertura e visualizzazione di una sovrapposizione di immagini
Oltre a creare sovrapposizioni, puoi anche visualizzare quelle ricevute via email da altri utenti di Google Earth o quelle disponibili su un server web.
Apertura di una sovrapposizione ricevuta via email
Puoi aprire una sovrapposizione ricevuta via email procedendo in uno dei seguenti modi:
- Fai doppio clic sull'allegato del messaggio email. Verrà visualizzata una finestra di dialogo di conferma dell'apertura del file in Google Earth. Fai clic sul pulsante appropriato per aprire il file. Se Google Earth non è in esecuzione, il programma viene avviato prima del caricamento della sovrapposizione. Altrimenti, la sovrapposizione viene inserita nella cartella Luoghi temporanei della finestra Luoghi e la sovrapposizione di immagini appare nel visualizzatore. Puoi salvare la sovrapposizione con la stessa procedura utilizzata per il salvataggio dei dati di qualsiasi altro luogo. Vedi Salvataggio dei dati dei luoghi.
- Salva l'allegato sul tuo computer. Puoi salvare il file della sovrapposizione sul tuo computer e aprirlo quando preferisci, procedendo come per i dati di qualsiasi altro luogo. Per ulteriori dettagli, vedi l'argomento Apertura di un segnaposto salvato.
Apertura di una sovrapposizione da un server web
Puoi aprire una sovrapposizione disponibile su un server web facendo clic sul link dell'immagine di sovrapposizione. Viene visualizzata una finestra di dialogo che ti consente di scegliere l'applicazione corretta per aprire l'allegato. L'impostazione predefinita è Google Earth. Fai clic sul pulsante appropriato per confermare la selezione. La sovrapposizione di immagini appare nel visualizzatore 3D e l'elemento viene inserito nella cartella Luoghi temporanei della finestra Luoghi. Puoi salvare la sovrapposizione come descritto in precedenza.
Invio di una sovrapposizione di immagini a un server web
Puoi condividere le tue sovrapposizioni con altri utenti di Google Earth inviando i file delle sovrapposizioni a un server web cui abbiano accesso anche altri utenti. Ad esempio, gli utenti di Google Earth possono inviare i dati relativi a sovrapposizioni e segnaposto alla bacheca elettronica (o BBS) di Google Earth Community (bbs.keyhole.com). Il seguito di questo argomento illustra come inviare i dati di sovrapposizione alla BBS di Google Earth Community.
Nota: puoi inviare le sovrapposizioni alla BBS di Google Earth Community indipendentemente dal fatto che si riferiscano a dati di immagini locali o basati sul Web. Nelle sovrapposizioni inviate alla BBS vengono automaticamente incluse le eventuali immagini che fanno riferimento al file system locale. Questa funzione rappresenta un aggiornamento rispetto a Keyhole 2.2.
- Fai clic con il pulsante destro del mouse (Ctrl + clic su un computer Mac) sulla sovrapposizione e scegli l'opzione Salva con nome dal menu di scelta rapida.
- Individua un percorso sul disco rigido del tuo computer utilizzando la finestra di dialogo Salva file, quindi assegna un nome al file e salvalo.
- Utilizza un browser web per accedere a bbs.keyhole.com. Per inviare i file delle sovrapposizioni nella BBS devi essere un utente registrato di Google Earth Community. Quando utilizzi Google Earth per la prima volta, per poter inviare i tuoi file dei segnaposto devi prima effettuare la registrazione a Google Earth Community. La registrazione è una procedura distinta dall'abbonamento a Google Earth ed è completamente gratuita.
- Nella BBS di Google Earth, fai clic sul link della registrazione (Register here) nell'area di accesso.
- Segui le istruzioni per effettuare la registrazione al sito.
- Immetti il tuo indirizzo email per attivare il tuo account. A registrazione completata, all'indirizzo email da te specificato viene inviato un messaggio contenente i tuoi dati di registrazione e un link di attivazione.
- Fai clic sul link contenuto nel messaggio di attivazione del tuo account. Una volta che il tuo account è stato attivato, hai accesso completo a tutte le funzionalità della BBS di Google Earth Community.
- Effettua l'accesso al sito web di Google Earth Community.
- Scegli un forum di discussione su un tema specifico che sia attinente alla sovrapposizione di immagini che desideri condividere.
- Fai clic sul link Post (Invia) nel sottotitolo del forum.
- Compila i campi Subject (Argomento) e Post (Invia), seleziona la casella di controllo dell'opzione "I want to preview my post and/or attach a file" (Desidero visualizzare un'anteprima del mio contributo e/o allegare un file) e fai clic sul pulsante Continue (Continua).
- Per visualizzare l'anteprima del tuo contributo e allegare un file di sovrapposizione, fai clic sul pulsante Browse (Sfoglia) per individuarne il percorso.
- Fai clic sul pulsante Continue (Continua) per inviare il tuo file insieme al messaggio.
Puoi inserire in Google Earth sovrapposizioni di immagini WMS (Web Mapping Service), ossia immagini di mappatura rese disponibili su Internet mediante un apposito servizio. Queste immagini mostrano utili informazioni, quali condizioni meteorologiche, mappe topografiche, altre immagini satellitari ad alta risoluzione e molto altro ancora.
Per inserire una sovrapposizione di immagini WMS:
- Effettua le operazioni descritte ai passaggi 1 e 2 della sezione Creazione di una sovrapposizione di immagini.
- Nella finestra di dialogo Nuovo, fai clic sulla scheda Aggiornamento.
- Fai clic sul pulsante Parametri WMS. Viene visualizzata la finestra di dialogo Parametri Web Mapping Service.
- Accanto a Server WMS, scegli il servizio che desideri oppure fai clic su Aggiungi per specificare un URL (ossia un indirizzo web) per un server WMS. Entro pochi secondi nel riquadro Livelli opachi e/o nel riquadro Livelli trasparenti vengono visualizzati i livelli disponibili con il server WMS selezionato.
- Scegli i livelli desiderati e fai clic su Aggiungi -> per aggiungerli al riquadro Livelli selezionati. Le informazioni richieste verranno inserite nella sovrapposizione di immagini WMS visualizzata in Google Earth. Per rimuovere un livello dal riquadro Livelli selezionati, selezionalo e fai clic su <- Rimuovi.
- Per impostare l'ordine di visualizzazione dei livelli selezionati nel visualizzatore 3D, seleziona il livello nel riquadro Livelli selezionati e utilizza i pulsanti Sposta su e Sposta giù.
- Al termine, fai clic su OK e riprendi dal passaggio 3 della sezione Creazione di una sovrapposizione di immagini.
Inserimento di modelli 3D di Google SketchUp
Per posizionare un modello 3D di Google SketchUp in Google Earth. procedi nel seguente modo:
- Fai clic su Aggiungi > Modello oppure premi Ctrl + Maiusc + M (+ Maiusc + M su computer Mac). Verrà visualizzata la finestra di dialogo Nuovo Modello. L'aggiunta di un modello è molto simile all'aggiunta di un segnaposto.
- Le impostazioni di altitudine per i modelli 3D sono identiche alle impostazioni di altitudine per i segnaposto. Per ulteriori informazioni, vedi Impostazione dell'altitudine.
Per ulteriori informazioni:
