Membuat Jalur dan Poligon
Anda dapat membuat jalur dan poligon di penampil 3D, kemudian menyimpannya dalam map Tempatku seperti pada tanda letak. Jalur dan poligon memiliki semua fitur data tanda letak, termasuk nama, keterangan, tampilan gaya, dan lokasi. Setelah membuat jalur, Anda dapat memilih, kemudian memutar turnya. Untuk informasi selengkapnya tentang cara memodifikasi jalur dan poligon setelah dibuat, lihat Mengedit Tempat dan Map.
Ikuti langkah-langkah di bawah ini untuk membuat jalur atau poligon pada penampil 3D.
- Atur posisi penampil 3D agar menampilkan kawasan yang akan ditandai. Semakin rinci tampilan, maka akan semakin dekat gambar dapat menelusuri fitur dataran. Dari menu Tambah, pilih Jalur (Ctrl + Shift + T) atau Poligon (Ctrl + Shift + G). Kotak dialog Jalur Baru atau Poligon Baru akan ditampilkan dan kursor berubah menjadi alat gambar persegi. Masukkan properti gambar yang diinginkan seperti jenis data tempat lainnya. Untuk informasi rinci, lihat Mengedit Tempat dan Map.
Petunjuk: Ubah gaya warna (tab Gaya, Warna) garis atau poligon dari warna putih default untuk memvisualisasikan bidang yang akan dibuat secara lebih baik. Klik penampil untuk mulai membuat gambar, kemudian gunakan metode berikut agar dapat menghasilkan bentuk yang diinginkan:
- Bidang format bebas - Klik sekali, tahan, kemudian lepaskan. Kursor akan berubah menjadi tanda panah atas untuk menunjukkan bahwa Anda menggunakan mode format bebas. Saat Anda menarik kursor di sekitar penampil 3D, garis tepi bidang akan mengikuti jalur kursor. Jika Anda membuat jalur, garis akan ditampilkan sebagai hasilnya dan jika membuat poligon, akan menghasilkan bidang dari jalur kursor dengan titik awal dan akhir yang selalu terhubung.
- Bidang biasa - Klik dan lepaskan. Gerakkan mouse ke titik baru, lalu klik untuk menambahkan titik lainnya. Dalam mode ini, kursor akan tetap berbentuk alat gambar persegi dan jalur atau poligon yang dibuat sama persis seperti pembuatan jalur serta poligon yang dijelaskan dalam Mengukur Jarak dan Luas.
Anda dapat menggunakan kombinasi mode pembuatan gambar ini untuk menggabungkan batas tepi melengkung dengan batas tepi lurus. Untuk beralih dari mode format bebas ke mode biasa, lepaskan tombol mouse, arahkan penunjuk ke tempat baru, lalu klik. Batas tepi lurus akan terlihat antara titik terakhir dan titik terbaru. Ulangi proses secara terbalik untuk kembali ke mode pembuatan gambar format bebas.
Petunjuk: Untuk menavigasi di penampil 3D sewaktu membuat jalur maupun poligon baru, gunakan kontrol keyboard atau panel navigasi.

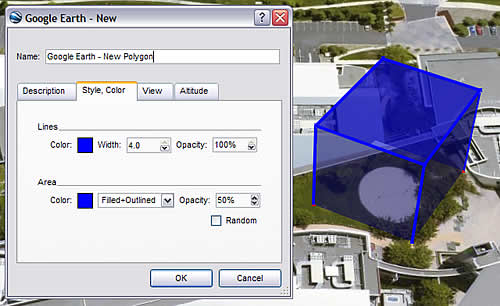

- Jika membuat poligon, Anda dapat membuat bidang menjadi objek 3D. Untuk melakukannya:
- Klik tab Ketinggian.
- Gerakkan panel geser dari Permukaan tanah ke arah Angkasa. Tindakan ini akan mengangkat poligon. Angkat bentuk pada ketinggian yang sesuai.
- Centang Perluas sisi ke permukaan tanah. Kini, poligon adalah objek 3D. Pelajari selengkapnya tentang menempatkan objek 3D lainnya.
- Klik OK untuk menyimpan jalur atau poligon baru.
