Utilisation de modèles

Remarque : Cette fonctionnalité est disponible pour les utilisateurs de Google Earth Pro. Pour plus d'informations, visitez le site http://earth.google.fr/enterprise/earth_pro.html#comparison.

Les données que vous importez dans Google Earth contiennent souvent divers éléments qui ne sont pas automatiquement convertis et immédiatement visibles dans la visionneuse 3D. Par exemple, un fichier de forme définissant les zones d'habitation dans une région spécifique peut inclure un champ indiquant le nombre d'habitants pour chacun des périmètres définis dans les données. Ou bien, vous pouvez utiliser un fichier CSV contenant des listes de biens immobiliers, avec un champ indiquant la superficie, en pieds carrés, de chaque bien.

Lorsque vous importez ces données, vous pouvez utiliser des modèles afin d'afficher les champs de vos données de façon claire.

Pour ce faire, vous devez mettre en correspondance (associer) des champs spécifiques des données importées avec l'une des quatre options d'affichage de modèle :

Le reste de cette section comprend les rubriques suivantes :

Application d'un modèle

Cette section présente les étapes de base de l'application d'un modèle à des données vectorielles contenant des champs à afficher dans la visionneuse 3D. Vous pouvez appliquer des modèles à des données que vous importez ou à des données KML existantes. En outre, vous pouvez modifier des modèles existants en suivant les étapes ci-dessous.

Remarque : N'oubliez pas que les modèles sont propres aux données avec lesquelles vous travaillez. Bien que vous puissiez utiliser le même modèle pour des données différentes incluant le même champ, les paramètres de modèle devront souvent être réglés pour représenter correctement ces données. Lorsque votre dataset d'origine change avec l'arrivée de nouvelles données, vous devrez peut-être également régler le modèle pour tenir compte des nouvelles informations.
  1. Choisissez les données auxquelles s'appliquera le modèle. Si vous importez les données pour la première fois, cliquez simplement sur le bouton Oui lorsque vous êtes invité à appliquer un modèle.
  2. Si votre panneau Lieux contient déjà ces données, cliquez avec le bouton droit de la souris (CTRL-clic sur Mac) sur leur dossier parent, puis sélectionnez Appliquer le modèle dans le menu contextuel. (Utilisez cette méthode lorsque vous souhaitez modifier un modèle récemment créé.)
  3. Dans la boîte de dialogue Paramètres de modèle, précisez si vous créez un nouveau modèle ou si vous utilisez un modèle existant.
  4. Si vous possédez déjà un modèle pour vos données, il apparaît dans la liste Modèles compatibles, avec tous les autres modèles qui sont compatibles avec les données sélectionnées. Si vous décidez d'utiliser un modèle existant, sélectionnez-le dans la liste. Si vous souhaitez simplement appliquer le modèle à vos données sans le modifier, désélectionnez la case Modifier le modèle sélectionné. Pour modifier le modèle, cochez cette case.
  5. Lorsque vous créez un modèle ou que vous modifiez un modèle existant, la boîte de dialogue Paramètres de modèle apparaît.
  6. Choisissez le champ de données à utiliser comme nom (libellé). Ce nom apparaît dans la visionneuse 3D, ainsi que dans le panneau Lieux qui répertorie les points de données.
  7. Cliquez sur l'onglet Couleur et associez un élément de données à des styles de couleur. Pour plus de détails, reportez-vous à la rubrique Association de couleurs.
  8. Cliquez sur l'onglet Icône et associez un élément de données à au moins une icône. Pour plus de détails, reportez-vous à la rubrique Association d'icônes à des données de point.
  9. Cliquez sur l'onglet Hauteur pour associer une valeur de hauteur à un élément de données. Pour plus de détails, reportez-vous à la rubrique Association de valeurs de hauteur.
  10. Lorsque vous avez défini vos styles, cliquez sur OK. Les valeurs définies apparaissent dans la visionneuse 3D.

Le reste de cette section explique en détail comment appliquer des valeurs de modèle à des données. Enfin, pendant la procédure de définition d'un modèle, vous pouvez utiliser les instructions de la section Exemple de modèle pour voir comment définir un modèle de point à partir d'un fichier texte.

Association de styles de couleur

Vous pouvez appliquer des couleurs aux champs sélectionnés dans les données importées. Dans ce cas, la couleur est appliquée à l'élément, en fonction du type de données importé :

Utilisez la couleur pour colorer ces éléments de façon parlante en fonction du type de données et des données de champ dans l'ensemble du dataset. Vous pouvez utiliser trois mécanismes pour colorer des données :

Le reste de cette section explique comment utiliser ces méthodes d'application de couleurs.

Utilisation d'une seule couleur

Si vous souhaitez utiliser une seule couleur pour tous les points ou lignes des données importées, sélectionnez l'option Utiliser une seule couleur et cliquez sur le carré de couleur près de l'option. Dans le sélecteur de couleur, choisissez une couleur ou définissez la couleur personnalisée à appliquer aux données.

Utilisation de couleurs prédéfinies

Pour utiliser diverses couleurs, appliquées de façon aléatoire par Google Earth, sélectionnez l'option Utiliser les couleurs prédéfinies.

Remarque : La ligne ou le point sera coloré en fonction des valeurs fournies par Google Earth. Si vous fournissez également une icône pour les données de point, la couleur est ajoutée à la couleur existante de l'icône.

Définition de couleurs en fonction des valeurs de champ

L'application de couleurs à des éléments de données permet de distinguer les divers repères les uns des autres dans la visionneuse 3D, tandis que l'attribution de couleurs en fonction des valeurs de champ permet d'afficher les données relatives à l'ensemble du dataset, qu'il ne serait pas facile d'afficher autrement. Par exemple, vous pouvez définir une petite gamme de couleurs en fonction de la superficie en mètres carrés de biens immobiliers. Ou bien, vous pouvez associer une gamme de couleurs à des fichiers de forme qui montrent le revenu moyen des ménages.

Suivez les étapes suivantes pour définir les valeurs de couleur d'après un champ de données.

  1. Dans l'onglet Couleur, sélectionnez l'option Définir la couleur à partir du champ.
  2. Choisissez le champ auquel appliquer les couleurs dans la liste déroulante Sélectionner le champ de couleur. Vous pouvez choisir des champs numériques ou des champs de texte. Reportez-vous à la rubrique Sélection de types de champ pour l'association de styles.
  3. Choisissez la couleur de départ et la couleur finale (facultatif) à associer. Par défaut, le modèle "segments de couleur" est créé du bleu jusqu'au rouge, en passant par les diverses couleurs du spectre. Pour changer de gamme de couleurs, vous pouvez cliquer sur chaque bloc de couleur, et définir les couleurs de début et de fin à votre gré. Google Earth calcule automatiquement la gamme de couleurs entre les deux valeurs choisies.
  1. Utilisez le sélecteur Nombre de segments pour indiquer comment regrouper la plage de valeurs du champ. Cette option n'est disponible que pour les champs numériques. Les plages de chaque segment sont calculées automatiquement, mais peuvent être ajustées manuellement. Pour plus de détails, reportez-vous à la rubrique Personnalisation de la plage de valeurs des données numériques. Pour connaître le comportement des segments avec les champs numériques et les chaînes, reportez-vous à la rubrique Utilisation de segments pour les données de champ.
  2. Si vous le souhaitez, vous pouvez procéder à des ajustements supplémentaires.
    • Sous-dossiers : vous pouvez créer des sous-dossiers pour chaque segment de couleur afin que la liste Lieux affiche les éléments de données regroupés par couleur dans leurs dossiers respectifs. Cela facilite l'affichage ou le masquage des groupes de couleurs : cochez ou désélectionnez simplement la case du dossier approprié. Après avoir sélectionné l'option de création de sous-dossiers, vous devez donner un nom à chaque sous-dossier afin que les données soient correctement regroupées dans la liste Lieux. Notez que vous ne pouvez définir qu'une seule série de sous-dossiers : soit pour l'affichage par couleur, soit pour l'affichage par icône.

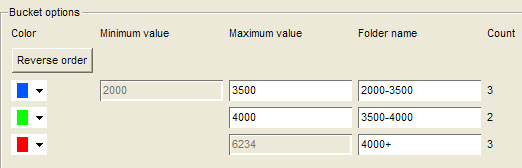

      Éléments de données regroupés par couleur dans leurs dossiers respectifs
    • Ordre d'affichage des couleurs : vous pouvez cliquer sur le bouton Ordre inverse pour inverser l'ordre d'affichage de la gamme de couleurs. Ainsi, si votre gamme de couleurs associe le bleu au premier élément et le rouge au dernier, l'inversion de l'ordre appliquera le rouge au premier élément et le bleu au dernier.
    • Ajustement de la couleur d'un segment particulier : vous pouvez modifier chaque élément de couleur séparément en cliquant dessus, et en ajustant la couleur associée à la valeur ou plage de valeurs concernée. En outre, vous pouvez modifier les paramètres des segments numériques pour régler la répartition des données selon vos besoins. Reportez-vous à la rubrique Personnalisation de la plage de valeurs des données numériques pour savoir comment régler les plages numériques après avoir choisi le nombre de segments d'une série de nombres.
  3. Cliquez sur le bouton OK pour appliquer et afficher vos modifications. Enregistrez le modèle. Vous pouvez toujours modifier ce modèle pour appliquer des styles de hauteur et d'icône, ou pour ajuster plus précisément les couleurs. Pour ce faire, suivez les instructions de la section Application d'un modèle.

Association d'icônes à des points

Comme pour les couleurs, vous pouvez appliquer des icônes aux champs de données. Toutefois, ces icônes ne peuvent être associées qu'à des données de point. Si vous importez des formes ou des lignes, l'onglet de style Icône ne sera pas disponible. Vous pouvez utiliser deux mécanismes pour associer des icônes à des points :

Définition des icônes en fonction des champs

Ces étapes décrivent les opérations de base de l'association d'icônes à des champs dans vos données. Voici les étapes de base du processus de définition de valeurs de couleur en fonction d'un champ de données.

  1. Dans l'onglet Icône, sélectionnez l'option Définir l'icône à partir du champ.
  2. Choisissez le champ auquel vous souhaitez appliquer des libellés d'icône, dans la liste déroulante Sélectionner le champ d'icône. Vous pouvez choisir des champs numériques ou des champs de texte. Reportez-vous à la rubrique Sélection de types de champ pour l'association de styles.
  3. Utilisez le sélecteur Nombre de segments pour indiquer comment regrouper la plage de valeurs du champ. Cette option n'est disponible que pour les champs numériques. Les plages de chaque segment sont calculées automatiquement, mais peuvent être ajustées manuellement. Pour plus de détails, reportez-vous à la rubrique Personnalisation de la plage de valeurs des données numériques. Pour connaître le comportement des segments avec les champs numériques et les chaînes, reportez-vous à la rubrique Utilisation de segments pour les données de champ.
  4. Pour chaque segment défini, sélectionnez une icône dans la liste.
  5. Apportez tout ajustement supplémentaire que vous jugez nécessaire :
    • Sous-dossiers : vous pouvez créer des sous-dossiers pour chaque segment associé à une icône, afin que la liste Lieux affiche les éléments de données regroupés par libellé de dossier dans leurs dossiers respectifs. Cela facilite l'affichage ou le masquage des groupes par icône : cochez ou désélectionnez simplement la case du dossier approprié. Après avoir sélectionné l'option de création de sous-dossiers, vous devez donner un nom à chaque sous-dossier afin que les données soient correctement regroupées dans la liste Lieux.

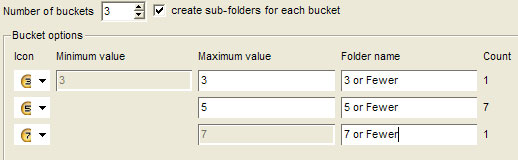

      Sous-dossiers pour chaque segment associé à une icône
    Remarque :Vous ne pouvez définir qu'une seule série de sous-dossiers : soit pour l'affichage par couleur, soit pour l'affichage par icône.
    • Réglages de l'icône d'un segment particulier : vous pouvez modifier chaque icône séparément en cliquant dessus, et en choisissant l'icône à associer à la valeur ou plage de valeurs concernée.
    • En outre, vous pouvez modifier les paramètres des segments numériques pour régler la répartition des données selon vos besoins. Reportez-vous à la rubrique Personnalisation de la plage de valeurs des données numériques pour savoir comment régler les plages numériques après avoir choisi le nombre de segments d'une série de nombres.
  6. Cliquez sur OK pour appliquer et afficher vos modifications.
  7. Enregistrez le modèle. Vous pouvez toujours modifier ce modèle pour appliquer des styles de hauteur et d'icône, ou pour ajuster plus précisément les couleurs. Pour ce faire, suivez les instructions de la section Application d'un modèle.

Association de valeurs de hauteur

Par défaut, aucune valeur n'est initialement définie dans l'onglet Hauteur. Utilisez l'onglet Hauteur de la boîte de dialogue Paramètres de modèle pour définir des valeurs de hauteur à partir du champ sélectionné. Lorsque les options de hauteur sont activées, les points, les lignes ou les formes sont extrudées (à partir du sol) à la hauteur définie pour chaque élément de données. Si vous associez une hauteur à des lignes ou à des formes, les valeurs que vous définissez se combinent aux couleurs définies dans l'onglet Couleur, comme illustré ci-dessous.

Par contre, si vous associez une hauteur à des points, ils sont extrudés à l'aide d'une seule ligne colorée, qui connecte l'icône (placée à l'élévation indiquée) au sol, comme le montre l'illustration. Vous pouvez utiliser les paramètres de style pour modifier l'épaisseur et la couleur de ces lignes, si vous le souhaitez.

Le reste de cette section explique comment utiliser efficacement les valeurs de hauteur :

Valeurs de hauteur des champs de texte

Les paramètres d'association de hauteur pour les champs de texte diffèrent de ceux utilisés pour les champs numériques. Si le champ à associer contient du texte, les 8 premières valeurs uniques sont définies chacune dans leur propre conteneur (ou segment). Pour cette raison, il est préférable d'associer seulement huit valeurs de hauteur à un champ qui contient au maximum 8 valeurs uniques. Pour plus de détails, reportez-vous à la rubrique Sélection de types de champ pour l'association de styles.

Lorsque vous associez des valeurs de hauteur à un champ de texte, les paramètres suivants sont disponibles :

Valeurs de hauteur des champs numériques

Lorsque vous associez des valeurs de hauteur à un champ numérique dans les données, vous disposez de deux méthodes : association en continu ou division en segments.

Utilisation de l'association en continu

L'association en continu utilise les valeurs minimale et maximale du champ sélectionné pour déterminer la hauteur minimale et maximale à afficher pour tout l'ensemble. Toutes les données sont ensuite réparties dans le dataset afin de correspondre le mieux possible à chaque champ. Dans l'exemple, le champ Square_footage (Surface) est associé à des valeurs de hauteur, avec une valeur minimale de 2 000 et une valeur maximale de 6 234. Chacun des 9 éléments de l'ensemble est affiché à une hauteur légèrement différente, qui montre précisément sa relation avec les autres points. Cette méthode est particulièrement utile pour les datasets réduits, où la distinction entre les points ou les formes est facilement visible.

Avec l'association en continu, vous pouvez utiliser le curseur Facteur de mise à l'échelle et le sélecteur Unités de hauteur comme indiqué ci-dessus à la section Valeurs de hauteur des champs de texte. En outre, vous pouvez entrer la hauteur que vous souhaitez pour les plages de début et de fin des données. Par exemple, vous pouvez afficher les maisons dont la superficie est supérieure ou égale à 2 000 pieds carrés à une hauteur de 100 mètres, et celles situées à la fin de la plage de valeurs, à une hauteur de 5 000 mètres.

Dans la visionneuse 3D, la distinction visuelle entre les divers éléments affichés dans ce mode dépend à la fois de la hauteur définie et du nombre d'éléments de données. Par exemple, la plage 100 - 5 000 mètres appliquée à un ensemble contenant seulement 9 éléments crée des hauteurs visuellement différentes pour chaque point.

Si vous réduisez la plage ou augmentez le nombre d'éléments de l'ensemble, la distinction entre les divers éléments s'atténue.

Division de la plage de valeurs en segments

Utilisez le mode d'association Diviser en segments pour créer jusqu'à 8 groupes de données associés à des hauteurs différentes. Ce mode est particulièrement adapté aux datasets volumineux pour lesquels l'association de hauteurs en continu ne permettrait pas un affichage clair dans la visionneuse 3D. Par exemple, si votre dataset contient une liste de plus de 1 000 logements regroupés sur une zone réduite, la différence réelle entre les maisons des huit catégories de hauteurs peut être difficile à percevoir. En utilisant l'option Diviser en segments, vous pouvez créer des catégories plus significatives dont l'affichage montrera de réelles différences visuelles. Par exemple, vous pouvez afficher tous les bâtiments dont la superficie est comprise entre 2 000 et 3 000 pieds carrés à une hauteur de 500 mètres, toutes ceux compris entre 3 000 et 4 000 pieds carrés à une hauteur de 1 500 mètres, etc. Bien que ce mode ne permette pas de distinguer une habitation de 3 000 pieds carrés d'une habitation de 3 200 pieds carrés, il permet une meilleure perception visuelle des catégories définies.

Comme pour les couleurs et les icônes, la valeur maximale de chaque segment est calculée automatiquement mais vous pouvez l'ajuster manuellement. Utilisez le curseur Facteur de mise à l'échelle et le sélecteur Unités de hauteur pour ce mode comme indiqué ci-dessus à la section Valeurs de hauteur des champs de texte. Lorsque vous définissez le nombre de segments et la valeur maximale de chaque segment, l'assistant Modèle affiche le nombre d'éléments de chaque segment. Pour plus de détails, reportez-vous à la rubrique Utilisation de segments pour les données de champ.

Utilisation de paramètres de style pour modifier l'affichage des points

Les valeurs de couleur que vous définissez pour des points sont appliquées à l'icône que vous associez à ces points. Elles sont également appliquées à la ligne extrudée à partir de ce point du globe terrestre pour la hauteur indiquée, comme précisé ci-dessus dans l'exemple des biens immobiliers. Toutefois, dans certains cas, il peut s'avérer difficile de repérer une ligne d'un seul pixel dans la visionneuse 3D par-dessus les images du globe terrestre.

Dans ce cas, vous pouvez modifier les paramètres de style de chaque point afin de changer l'épaisseur de la ligne.

  1. Cliquez avec le bouton droit de la souris (CTRL-clic sur Mac) sur le point à modifier et sélectionnez Propriétés dans le menu contextuel.
  2. Dans la boîte de dialogue Modifier le repère, dans l'onglet Style, Couleur, modifiez l'apparence du point selon vos besoins.
  3. Cliquez sur OK.

Comme cette façon de procéder n'est pas pratique pour les datasets volumineux, pensez à appliquer les modifications à des dossiers ou sous-dossiers entiers. Attention, si vous le faites, tous les styles définis individuellement seront perdus. Dans ce cas, utilisez la fonctionnalité de création de sous-dossier de l'assistant Modèle pour regrouper dans des sous-dossiers les données portant un style similaire. Assurez-vous que chaque dossier créé contient des couleurs et des icônes similaires. Appliquez ensuite la valeur de hauteur à vos données et enregistrez le modèle. Suivez ensuite les étapes ci-dessus pour créer des styles partagés pour chaque sous-dossier que vous configurez. Tant que toutes les données de chaque dossier ont les mêmes valeurs de couleur et d'icône, les modifications apportées à l'épaisseur de ligne n'ont aucune incidence sur ces paramètres.

Utilisation de segments pour les données de champ

Lorsque vous utilisez l'association de couleurs, d'icônes ou de hauteurs pour des champs spécifiques de votre dataset, vous définissez généralement un certain nombre de segments (conteneurs), pour distinguer différentes plages de données. Les sections suivantes expliquent comment différents types de champ sont interprétés par les modèles, ainsi que la façon dont vous pouvez ajuster la plage de valeurs lorsque vous associez des données numériques.

Sélection de types de champ pour l'association de styles

Vous pouvez choisir deux types de champ de base lorsque vous associez des couleurs, des icônes ou des hauteurs :


Remarque : Si vous utilisez, pour créer vos données, un tableur comme Microsoft Excel, assurez-vous que le format de cellule choisi pour les champs numériques a été paramétré sur Nombre et non sur Texte. Si vous avez des champs numériques dans un fichier CSV enregistré à partir d'une feuille de calcul, mais que l'assistant Modèle ne reconnaît pas leurs données comme numériques, cela peut être dû à une mise en forme incorrecte. Pour vérifier si le champ réel est marqué comme champ de texte ou champ numérique, ouvrez le fichier CSV dans un éditeur de texte simple et observez le champ en question. Si les valeurs sont placées entre guillemets, le champ a été défini comme champ de texte, même s'il ne contient que des nombres. Vous pouvez supprimer manuellement les guillemets du fichier. Vous pouvez également ouvrir votre tableur et appliquer aux cellules le format Nombre. Ensuite, enregistrez à nouveau les données CSV.

Personnalisation de la plage de valeurs des données numériques

En général, vous êtes amené à personnaliser les valeurs numériques pour définir des segments selon des plages plus significatives pour vos données. Par exemple, vous pouvez modifier les plages affichées dans l'exemple ci-dessus afin d'arrondir les valeurs généralement utilisées pour décrire la superficie des habitations. Pour ce faire, entrez simplement les valeurs à utiliser comme maximum pour chaque segment. Lorsque vous effectuez cette opération, le nombre d'éléments de chaque segment selon cette nouvelle définition est mis à jour pour refléter les modifications.

Gardez à l'esprit les remarques suivantes lorsque vous ajustez des valeurs de champ numériques :

Exemple de modèle

Ce didacticiel a été conçu pour vous aider à vous familiariser avec les opérations de base de définition, de modification et d'utilisation d'un modèle pour les données que vous importez dans Google Earth. Cet exemple utilise un fichier texte enregistré au format CSV (valeurs délimitées par des virgules) contenant une liste fictive de biens immobiliers situés dans la région de Détroit (États-Unis). Ce didacticiel comprend les rubriques suivantes :

Enregistrement du fichier exemple

  1. Pour suivre ce didacticiel, utilisez notre exemple de liste de biens immobiliers. Cliquez sur le lien et enregistrez le fichier sur votre ordinateur. (Si vous utilisez Firefox, cliquez avec le bouton droit de la souris (CTRL-clic sur Mac) sur le lien et sélectionnez l'option d'enregistrement du lien dans le menu contextuel.) Vous pouvez également l'ouvrir et l'afficher dans un tableur. Accédez à un emplacement sur le disque dur de votre ordinateur (comme Mes Documents ou Documents) et enregistrez le fichier.
  2. Pour éviter toute confusion dans le reste de ce didacticiel, ne changez pas le nom du fichier MetroDetroitRE.csv.


Dans le reste de ce didacticiel, utilisez ce fichier comme source de données SIG. Si vous souhaitez voir à quoi ressemble un fichier texte délimité par des virgules, ouvrez le fichier dans un éditeur de texte simple. Si vous effectuez cette opération, fermez le fichier sans l'enregistrer.

Importation du fichier

  1. Cliquez sur Fichier > Importer. Accédez à l'emplacement du disque dur de votre ordinateur où vous avez enregistré le fichier au cours des étapes précédentes. Sélectionnez le fichier MetroDetroitRE.csv et cliquez sur Ouvrir. Cliquez sur Oui pour indiquer que vous souhaitez appliquer un modèle.
  2. Dans la boîte de dialogue Options de modèle, vérifiez que l'option Créer un modèle est sélectionnée et cliquez sur OK.

Vous êtes maintenant prêt à créer et à afficher le modèle.

Création des paramètres de modèle Nom et Couleur

Dans cette section, vous devrez fournir un nom pour les biens immobiliers et associer à ces biens un code de couleur en fonction du champ Square_footage (Surface). Ensuite, vous enregistrerez le modèle et afficherez vos paramètres.

  1. Après avoir ouvert la boîte de dialogue Options de modèle, assurez-vous que l'onglet Nom est actif.
  2. Cliquez sur la flèche noire près du sélecteur Définir le champ de nom.
  3. Sélectionnez le premier champ de la liste, Address (Adresse).

    Notez la façon dont le tableau d'aperçu affiche la colonne Address (Adresse) pour montrer qu'elle est sélectionnée. Vous pouvez aussi cliquer sur l'en-tête d'une colonne dans le tableau d'aperçu pour modifier votre sélection. Lorsque vous avez terminé, assurez-vous que la colonne Address (Adresse) est l'élément sélectionné pour le champ Nom.
  4. Cliquez sur l'onglet Couleur. Notez que le paramètre par défaut vise à utiliser une seule couleur pour les données de point. La couleur choisie est le blanc.
  5. Sélectionnez l'option Définir la couleur à partir du champ.
  6. Dans le sélecteur Sélectionner le champ de couleur, choisissez Square_footage (Surface). Ici encore, vous pouvez constater que la colonne Square_footage (Surface) est marquée comme champ sélectionné dans le tableau d'aperçu des données.
  7. Ajustez la gamme de couleurs à votre convenance. Par exemple, supposez que vous souhaitiez appliquer un dégradé d'une seule couleur, du rouge clair au rouge foncé. Cliquez sur le carré de couleur près de l'intitulé Couleur de début de la palette, puis choisissez le blanc dans le sélecteur de couleur. Comme la couleur de fin de palette par défaut est le rouge, vous pouvez laisser ce carré tel quel. Le dégradé est mis à jour pour refléter votre nouveau choix.
    Ajustez la gamme de couleurs à votre convenance
  8. Ce didacticiel utilise la palette de couleurs par défaut : du bleu au rouge. Pour la rétablir, cliquez simplement sur la case blanche et choisissez le bleu dans le sélecteur de couleur.
  9. Dans le sélecteur Nombre de segments, paramétrez si nécessaire le nombre de segments sur 3.
  10. Cochez la case Créer des sous-dossiers pour chaque segment.
  11. Dans la zone Options de segmentation, définissez les champs de valeur maximale de la plus petite valeur à la plus grande, comme indiqué ci-dessous :
    • 3000
    • 4000
    Notez le léger ajustement dans les champs Nombre.
  12. Fournissez des noms de dossier significatifs pour chaque segment. Par exemple :
    • 2000 à 3000 pieds carrés
    • 3000 à 4000 pieds carrés
    • 4 000 à 6 500 pieds carrés
  13. Cliquez sur OK en bas de la fenêtre Paramètres de modèle.
  14. Dans la boîte de dialogue Enregistrer le modèle, cliquez sur le bouton Enregistrer. Notez que le nom du fichier de modèle correspond au nom du fichier importé.
  15. Laissez ce nom tel quel et cliquez sur le bouton Enregistrer. La visionneuse 3D s'ajuste pour englober tous les points du fichier de données. Notez que le nombre d'icônes bleues correspond au nombre inscrit près du segment bleu. Il en est de même pour les trois autres segments (3 icônes bleues, 2 vertes, 3 rouges).
  16. Dans le dossier Lieux temporaires du panneau Lieux, développez les deux dossiers parent jusqu'à afficher les trois sous-dossiers créés au cours des étapes précédentes.

    Vous pouvez masquer toutes les habitations présentes dans un dossier donné en enlevant simplement la coche près de ce dossier.

    Vous pouvez également ajuster l'ordre des dossiers en faisant glisser le dossier 3 000 à 4 000 pieds carrés dans l'espace entre les deux autres dossiers, pour mettre les surfaces en ordre.

Prenez le temps d'explorer les données relatives à chaque point. Vous pouvez double-cliquer sur un élément dans un dossier pour effectuer un zoom avant dessus et pour afficher l'info-bulle associée à ce point. Vous pouvez aussi cliquer sur le point dans la visionneuse 3D pour afficher l'info-bulle.

Modification des paramètres de modèle Icône

Dans cette section, vous modifiez le modèle que vous avez enregistré pour appliquer des icônes qui affichent le nombre de chambres de chaque élément de la liste.

  1. Cliquez avec le bouton droit de la souris (CTRL-clic sur Mac) sur le premier dossier de la liste, nommé MetroDetroitRE.csv, et sélectionnez Appliquer le modèle dans le menu contextuel.
  2. Dans la boîte de dialogue Options de modèle, sélectionnez Utiliser un modèle existant.
  3. Sélectionnez si nécessaire le modèle MetroDetroitRE dans la liste et cochez la case Modifier le modèle sélectionné.
  4. Cliquez sur le bouton OK. Dans la boîte de dialogue Paramètres de modèle, cliquez sur l'onglet Icône.
  5. Sélectionnez l'option Définir l'icône à partir du champ. Dans le sélecteur Sélectionner le champ d'icône, sélectionnez Bedroom (Chambres) dans la liste ou cliquez sur la colonne Bedroom dans le tableau d'aperçu.
  6. Paramétrez le sélecteur Nombre de segments sur 4. Notez que le nombre d'éléments du segment indique le nombre de bâtiments de la liste dont le nombre de chambres correspond.
  7. Dans le sélecteur Icône près de chaque segment, sélectionnez l'icône de nombre qui marque la valeur maximale de chaque champ.
  8. Dans la boîte de dialogue Paramètres de modèle, cliquez sur le bouton OK.
  9. Dans la boîte de dialogue Enregistrer le modèle, cliquez sur Enregistrer. Lorsque vous êtes invité à remplacer le modèle existant, cliquez sur Oui. Dans la visionneuse 3D, les icônes doivent changer pour refléter vos paramètres.

Suppression de dossiers en double

Chaque fois que vous modifiez un modèle, tous les dossiers créés à l'aide des options de dossier sont dupliqués.

Le dossier parent peut contenir des données modifiées manuellement (ainsi que des sous-dossiers créés manuellement). Par conséquent, l'assistant Modèle ne remplace pas vos données, mais crée simplement un autre ensemble de dossiers et masque les anciens dossiers. Vous pouvez décider de conserver ces données d'historique (qui augmenteront chaque fois que vous modifierez ou enregistrerez un modèle). Vous pouvez également cliquer avec le bouton droit de la souris (CTRL-clic sur Mac) sur les dossiers dont vous ne voulez plus et sélectionner Supprimer dans le menu contextuel.

Ajout de valeurs de hauteur

Dans cette section, vous allez modifier le modèle pour créer des valeurs de hauteur en fonction du prix des maisons.

  1. Cliquez avec le bouton droit de la souris (CTRL-clic sur Mac) sur le premier dossier de la liste, MetroDetroitRE.csv, et sélectionnez Appliquer le modèle dans le menu contextuel.
  2. Sélectionnez l'option Utiliser un modèle existant, le modèle et cochez la case Modifier le modèle sélectionné.
  3. Dans la boîte de dialogue Paramètres de modèle, cliquez sur l'onglet Hauteur et sélectionnez l'option Définir la hauteur à partir du champ.
  4. Dans l'aperçu du tableau, cliquez sur la colonne Price (Prix) pour désigner le champ de prix comme champ de hauteur.
  5. Sélectionnez Continu pour définir le mode d'association.
  6. Laissez le curseur du facteur de mise à l'échelle sur 1 et gardez le mètre comme unité de hauteur.
  7. Près de la ligne de valeur minimale, remplacez 20,4005 par la valeur 100.
  8. Près de la ligne de valeur maximale, remplacez 2 040,05 par la valeur 5 000.
  9. Dans la boîte de dialogue Paramètres de modèle, cliquez sur le bouton OK et enregistrez le modèle, en remplaçant la version antérieure.
  10. Si vous le souhaitez, supprimez les dossiers en double du dossier parent.
  11. Inclinez la vue dans la visionneuse 3D pour voir les effets de vos paramètres.

Création d'une légende de carte

Dans cette dernière section, vous pouvez afficher le code sous-jacent d'un exemple de fichier KMZ conçu pour créer une légende pour la visionneuse 3D afin que les utilisateurs puissent facilement voir la signification des paramètres définis dans le modèle. Si vous cliquez sur le lien correspondant à ce fichier KMZ, vous pouvez l'ouvrir dans votre navigateur Web Google Earth pour voir la légende des données créées. Vous pouvez également enregistrer le fichier sur votre ordinateur et l'ouvrir dans un éditeur de texte pour voir le code décrit dans cette section.

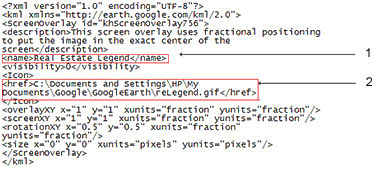

La figure suivante illustre le code utilisé pour créer le fichier KMZ. En utilisant le fichier KMZ ouvert comme modèle, vous pouvez créer votre propre superposition d'écran pour vos propres données, comme suit (ces conseils supposent que vous savez comment utiliser les outils Internet de base, comme FTP, les éditeurs d'image et les éditeurs HTML) :

Code utilisé pour créer le fichier KMZ

  1. Saisissez le nom de la légende de votre écran entre les balises <name></name>. Ce nom apparaît dans le panneau Lieux. Vous pouvez le faire glisser vers le dossier parent de votre modèle.
  2. Saisissez l'URL correcte de l'image que vous utilisez pour créer la légende. Ici, l'exemple de chemin d'accès correspond au format que vous utilisez pour référencer une image sur votre ordinateur local. Pour des images sur un serveur Web, utilisez l'URL de l'image elle-même (pas celle de la page Web contenant cette image) et assurez-vous que l'image a été téléchargée vers l'emplacement référencé par cette URL.
