Uso de plantillas de estilo

Nota: Este conjunto de funciones sólo está disponible para los usuarios de Google Earth Pro. Visita http://earth.google.com/enterprise/earth_pro.html#comparison para obtener más información.

A menudo, los datos que se importan a Google Earth contienen varias funciones que no se convierten automáticamente en características visibles en el visor 3D. Por ejemplo, un archivo de forma que defina los límites de las poblaciones de una región concreta puede tener un campo que informe sobre el número de habitantes de cada zona delimitada. O bien, un archivo CSV puede contener un listado de inmuebles con un campo que indique la superficie de cada entrada.

Puedes utilizar plantillas de estilo a la hora de importar estos datos a fin de mostrar los campos de varias formas útiles.

Esto se consigue mediante la asignación o conexión de campos específicos de los datos importados a una de las cuatro características de presentación de plantillas:

Nombre. Si un campo de datos contiene la frase nombre como etiqueta, Google Earth lo asigna de forma predeterminada al nombre que se mostrará en el visor para el punto. Sin embargo, puedes asignar cualquier campo de los datos importados al elemento "Nombre".
Color. El campo de color permite aplicar color a los datos. Los iconos se colorean si importas datos de puntos y, si importas formas o líneas, serán estas las que se coloreen. Consulta Asignación de estilos de color para obtener más información.
Icono. Puedes usar las características de presentación de iconos para seleccionar un icono de la lista para los datos de puntos importados, o también, seleccionar un único icono para todos los datos de puntos, aplicar iconos de manera aleatoria o seleccionar iconos concretos para tipos de campos específicos. Consulta Asignación de iconos a datos de puntos para obtener más información.
Altura. La función de altura genera una altura para la columna seleccionada en los datos. Si los datos son numéricos, los valores de altura se pueden repartir por un grupo de valores. Si los datos son de texto, se pueden aplicar iconos para los campos individuales. Consulta Asignación de valores de altura.

El resto de esta sección trata sobre:

Aplicación de una plantilla de estilo
Personalización de la gama de valores para los datos numéricos
Ejemplo de plantilla de estilos

Aplicación de una plantilla de estilo

En esta sección se describen los pasos básicos para aplicar una plantilla de estilo a datos de vector que contengan campos que se deseen mostrar en el visor 3D. Puedes aplicar plantillas de estilo a datos recientemente incorporados o a datos KML ya existentes. Además, puedes modificar las plantillas existentes con la información siguiente.

Nota: Ten en cuenta que las plantillas de estilo son muy específicas de los datos con los que estás trabajando. Si bien puedes utilizar la misma plantilla de estilo para datos distintos que tengan el mismo campo, la configuración de la plantilla tendrá que ajustarse con frecuencia para que representen los datos de forma adecuada. A medida que los datos originales cambian con los nuevos datos, puede que tengas que ajustar la plantilla para adaptarla a la nueva información.

Elige los datos a los que desees aplicar la plantilla de estilo. Si estás importando los datos por primera vez, basta con que hagas clic en el botón "Sí" cuando se te pregunte si deseas aplicar una plantilla.
Si ya tienes los datos en el panel "Lugares", haz clic con el botón derecho (Ctrl+clic en un Mac) en la carpeta principal de los datos y selecciona "Aplicar plantilla de estilo" en el menú emergente (utiliza este método si deseas editar una plantilla de estilo recién creada).
En el cuadro de diálogo "Configuración de plantilla de estilo", indica si estás creando una plantilla nueva o si vas a usar una ya existente.
Si cuentas con una plantilla de estilo para los datos, aparecerá en la lista "Plantillas compatibles" junto con cualquier otra plantilla compatible con los datos que hayas seleccionado. Si decides utilizar una plantilla existente, selecciónala en la lista. Si sólo quieres aplicar la plantilla a tus datos sin cambiar la propia plantilla, deja sin marcar la casilla "Editar plantilla seleccionada". Para editar la plantilla, marca la casilla.
Si creas una plantilla nueva o editas una existente, aparecerá el cuadro de diálogo "Configuración de plantilla de estilo".
Selecciona el campo que desees usar como nombre o etiqueta para los datos. Este nombre aparecerá en el visor 3D y en el panel "Lugares" en el que se muestran los puntos de datos.
Haz clic en la pestaña "Color" y asigna un elemento de tus datos a los estilos de color. Consulta Asignación de estilos de color para obtener más información.
Haz clic en la pestaña "Icono" y asigna un elemento de tus datos a uno o más iconos. Consulta Asignación de iconos a datos de puntos para obtener más información.
Haz clic en la pestaña "Altura" para asignar un valor de altura a un elemento de datos. Consulta Asignación de valores de altura para obtener más información.
Haz clic en "Aceptar" cuando hayas terminado de definir los estilos. Los valores definidos aparecerán en el visor 3D.

El resto de esta sección trata en detalle sobre la aplicación de valores de la plantilla a los datos. Por último, puedes utilizar las instrucciones de la sección Ejemplo de plantilla de estilo para ejercitar en detalle el proceso de definición de una plantilla de estilo en puntos de ejemplo a partir de un archivo de texto.

Asignación de estilos de color

Puedes aplicar color a los campos seleccionados de los datos importados. En este caso, el color se aplica a la característica según el tipo de datos que se importe:

Los iconos se colorean con datos de puntos.
Las líneas se colorean cuando se aplican a líneas o rutas.
Los polígonos sólidos se colorean con datos de formas.

Utiliza el estilo de color para colorear estos elementos de forma indicativa según los tipos de datos y los datos de campo que haya en el conjunto. Puedes utilizar tres métodos para colorear los datos:

utilizar un único color para todas las características,
utilizar colores aleatorios,
establecer colores según los valores de campo.

En el resto de esta sección se describe cómo utilizar estos métodos de aplicación de color.

Uso de un único color

Si deseas utilizar un único color para todos los puntos o líneas de los datos importados, selecciona la opción "Utilizar un único color" y haz clic en el cuadro de color situado al lado. En el selector de color, elige uno o define el tuyo propio para aplicar a los datos.

Uso de colores aleatorios

Para utilizar una variedad de colores que Google Earth aplicará de forma aleatoria, selecciona "Utilizar colores aleatorios".

Nota: Los datos de líneas o puntos se colorearán según los valores indicados por Google Earth. Si también vas a suministrar un icono para los datos de punto, el color se añadirá al existente en el icono.

Definición de colores según los valores del campo

Aplicar colores a los datos ayuda a distinguir sus características en el visor 3D. Si se usan colores basados en los valores de campos, se ofrece una forma de mostrar datos sobre el conjunto de características que no se podrían mostrar de otra forma. Por ejemplo, puedes establecer una pequeña gama de colores según los metros cuadrados de un listado de inmuebles. O puedes establecer una gama mayor para que los archivos de formas muestren los ingresos medios por hogar.

Sigue estos pasos para definir los valores de color mediante un campo de datos.

Selecciona la opción "Establecer color desde campo" en la ficha "Color".
Selecciona el campo al que deseas aplicar datos de color en la lista desplegable "Seleccionar campo de color". Puedes elegir campos numéricos o de texto de tus datos. Consulta Selección de tipos de campo para la asignación de estilo.
Selecciona el color de inicio y el de final (opcional) para la asignación de colores. De forma predeterminada, los segmentos de color de la plantilla se crean a partir del azul y se asignan siguiendo el espectro hasta el rojo. Si deseas cambiar la gama de colores, puedes hacer clic en un bloque de color y definir el color de inicio y el de final. Google Earth calcula automáticamente la gama de colores entre los dos valores elegidos.

Utiliza el selector "Número de segmentos" para indicar cómo agrupar la gama de valores del campo. Esta opción sólo está disponible para los campos con datos numéricos. Las gamas de cada segmento se calculan automáticamente, pero se pueden ajustar de forma manual. Consulta la sección Personalización de la gama de valores para los datos numéricos para obtener más información. Para averiguar cómo se comportan los segmentos para los campos de texto y numéricos, consulta Uso de segmentos para los datos de campos.
Realiza los ajustes que desees.

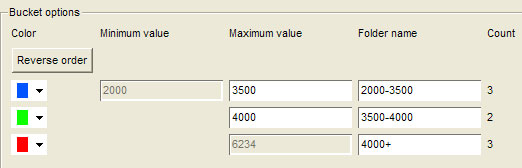

- Subcarpetas. Puedes crear subcarpetas para cada segmento de color, de forma que la lista "Lugares" muestre los elementos agrupados por color en sus respectivas carpetas. De esta forma es más fácil mostrar u ocultar los grupos de color: bastará con marcar o quitar la marca de la carpeta. Tras seleccionar la opción de subcarpetas, deberás indicar un nombre para la subcarpeta para que los datos estén correctamente agrupados en "Lugares". Ten en cuenta que sólo puedes definir una opción de subcarpetas para el color o para los iconos.
- Orden de presentación de los colores. Puedes hacer clic en el botón "Orden inverso" para cambiar el orden de presentación de la gama de colores. De esta forma, si tienes una gama de colores que empieza en el azul y termina en el rojo, al invertir los colores se aplicará el rojo al primer elemento y el azul al último.
- Ajustes de color a un único segmento. Puedes modificar cada elemento de color de forma individual haciendo clic en él y ajustando el color para el valor o la gama de valores. Además, puedes modificar la configuración de los segmentos numéricos para que tengan la amplitud que desees. Consulta el tema Personalización de la gama de valores para los datos numéricos para averiguar cómo ajustar los rangos numéricos tras elegir el número de segmentos de un rango de números.
Haz clic en "Aceptar" para aplicar y ver los cambios. Guarda la plantilla de estilos. Siempre podrás editar la plantilla para aplicar estilos de iconos y altura o para realizar cambios adicionales de color. Para ello, sigue las instrucciones descritas en Aplicación de una plantilla de estilo.

Asignación de iconos a datos de puntos

Al igual que con los colores, puedes aplicar iconos a los campos de tus datos. Sin embargo, los iconos sólo se pueden asignar a datos de puntos, por lo que si importas datos de líneas o formas, la ficha de estilo "Icono" no estará disponible. Puedes utilizar dos métodos para asignar iconos a los puntos:

Usar el mismo icono para todos los elementos. Para ello, selecciona la opción Utilizar el mismo icono para todos los elementos y elige el icono en la lista desplegable.
Establecer iconos desde un campo. Hacer esto es similar a lo descrito en el apartado Asignación de estilos de color y se describe a continuación.

Asignación de iconos según los campos

Estos pasos describen el proceso básico para asignar iconos a campos de tus datos. A continuación, se describe el proceso básico para definir valores de color para un campo de datos.

Selecciona la opción "Establecer icono desde campo" en la ficha "Icono".
Selecciona el campo al que deseas aplicar datos de iconos en la lista desplegable "Establecer icono desde campo". Puedes elegir campos numéricos o de texto de tus datos. Consulta Selección de tipos de campo para la asignación de estilo.
Utiliza el selector "Número de segmentos" para indicar cómo agrupar la gama de valores del campo. Esta opción sólo está disponible para los campos con datos numéricos. Las gamas de cada segmento se calculan automáticamente, pero se pueden ajustar de forma manual. Consulta la sección Personalización de la gama de valores para los datos numéricos para obtener más información. Para averiguar cómo se comportan los segmentos para los campos de texto y numéricos, consulta Uso de segmentos para los datos de campos.
Para cada segmento definido, selecciona un icono de la lista.
Realiza los ajustes que desees:

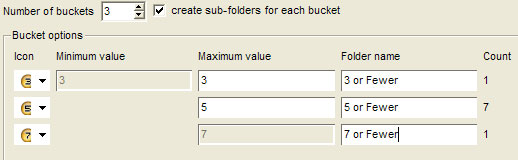

- Subcarpetas. Puedes crear subcarpetas para cada segmento de icono de manera que la lista "Lugares" muestre los elementos agrupados por la etiqueta de la carpeta en sus respectivas carpetas. De esta forma es más fácil mostrar u ocultar los grupos de iconos: basta con marcar o quitar la marca de la carpeta. Tras seleccionar la opción de subcarpeta, deberás indicar un nombre para la subcarpeta para que los datos estén correctamente agrupados en la lista Lugares.
Nota: Ten en cuenta que sólo puedes definir una opción de subcarpetas para el color o para los iconos.
- Ajustes de iconos para un único segmento. Puedes modificar cada elemento de icono de forma individual haciendo clic en él y ajustando el icono para el valor o la gama de colores.
- Además, puedes modificar la configuración de los segmentos numéricos para que tengan la amplitud que desees. Consulta el tema Personalización de la gama de valores para los datos numéricos para averiguar cómo ajustar los rangos numéricos tras elegir el número de segmentos de un rango de números.
Haz clic en "Aceptar" para aplicar y ver los cambios.
Guarda la plantilla de estilos. Siempre podrás editar la plantilla para aplicar estilos de iconos y altura o para realizar cambios adicionales de color. Para ello, sigue las instrucciones descritas en Aplicación de una plantilla de estilo.

Asignación de valores de altura

De forma predeterminada, no se asigna ningún valor de altura al principio en la ficha "Altura". Utiliza esta ficha del cuadro de diálogo "Configuración de plantilla de estilo" para establecer valores de altura de un campo seleccionado. Tras activar los valores de altura, los puntos, las líneas y las formas se alzan del nivel del suelo hasta la altura definida para cada elemento. Si asignas alturas a líneas o formas, los valores que definas funcionarán en combinación con los colores definidos en la ficha "Color".

Por otro lado, si asignas alturas a puntos, estos puntos se alzan mediante una línea coloreada de un sólo píxel para conectar el icono con el suelo. Puedes utilizar ajustes de estilo para modificar la anchura y el color de esas líneas, si lo deseas.

El resto de esta sección detalla cómo utilizar valores de altura de forma efectiva e incluye estos apartados:

Valores de altura para campos de texto
Valores de altura para campos numéricos
Uso de ajustes de estilo para modificar la presentación de los puntos

Valores de altura para campos de texto

Los ajustes de asignación de altura para los campos de texto son distintos a los de los campos numéricos. Si el campo que decidas asignar contiene datos de texto, los primeros ocho campos exclusivos se definen en sus propios contenedores, o segmentos. Por esta razón, tiene sentido asignar valores de altura sólo a campos que tengan ocho o menos valores exclusivos. Consulta Selección de tipos de campo para la asignación de estilo para obtener más información.

Si asignas valores de altura a un campo de texto, estarán disponibles los siguientes ajustes.

"Valores de altura individuales". El asistente de asignación de alturas calcula automáticamente los valores razonables para los datos según su alcance geográfico. Por ejemplo, para puntos agrupados en una región pequeña (entre 20 y 2.000 metros) puede ser adecuado para ver todos los puntos elevados al observar todo el conjunto en el visor 3D. Por otro lado, si tus datos están esparcidos por todo un país, se calcularán valores más altos para que las alturas sean evidentes al observar toda la zona en el visor 3D.

Siempre puedes modificar los valores de altura a mano ajustando cada punto según prefieras. En general, cuanto más se distinga cada punto, más fácil resultará verlos en el visor 3D desde una distancia. "Unidades de altura". De forma predeterminada, la unidad usada serán los metros, pero puedes usar pies si lo prefieres. Si cambias el valor predeterminado de metros a pies, quizás debas ajustar los valores de cada segmento hacia arriba para que los datos sean visibles en el visor 3D.
"Factor de escala". Usa el deslizador "Factor de escala" para ajustar de forma uniforme los valores numéricos de todos los campos de altura. El deslizador va de un factor de 0,1 a 10 veces el valor definido en cada campo. Si ajustas los valores de altura de forma manual, también puedes usar este deslizador para realizar ajustes más precisos en esos números.

Valores de altura para campos numéricos

Si asignas valores de altura a un campo numérico de tus datos, puedes elegir entre dos métodos de asignación: continuo o dividido en segmentos.

Asignación continua

El método de asignación continua utiliza los valores mínimo y máximo del campo seleccionado para determinar la altura mínima y máxima de todo el conjunto. A continuación, asigna todos los datos del conjunto como mejor corresponda a cada campo individual. En el ejemplo, se utiliza el campo "Square_footage" para asignar los valores de altura, con el valor mínimo de 2.000 y un máximo de 6.234. Cada uno de los nueve elementos del conjunto se mostrará a una altura ligeramente distinta para presentar de forma más precisa su relación con los demás puntos. Este método en particular resulta útil en pequeños conjuntos de datos en los que es fácil ver las diferencias entre los puntos o las formas.

Con el método de asignación continua, puedes utilizar el deslizador "Factor de escala" y el selector "Unidades de altura" como se describe en el apartado Valores de altura para campos de texto. Asimismo, puedes introducir la altura que desees para el primer segmento y el último de los datos. Por ejemplo, puedes elegir que las casas del primer rango a partir de 2.000 pies cuadrados se muestren en el visor 3D a una altura de 100 metros y que las del último segmento se muestren a 5.000 metros.

En el visor 3D, la diferencia visual entre los elementos individuales al usar este método se ve afectada tanto por la gama de alturas definida como por el número de elementos presentes en los datos. Por ejemplo, un rango de entre 100 y 5.000 metros para un conjunto que contenga sólo nueve elementos crea una diferencia visual de altura para cada punto.

Si disminuyes el rango o aumentas el número de elementos del conjunto, la diferencia entre cada elemento será menor.

División de valores en segmentos

Utiliza el método de asignación "Dividir en segmentos" para crear hasta ocho grupos de alturas para tus datos. Este método funciona bien para grandes conjuntos de datos donde las alturas asignadas de forma continua no resultan evidentes al mostrarlas en el visor 3D. Por ejemplo, si tu conjunto de datos contiene más de 1.000 inmuebles agrupados en una región pequeña, puede resultar complicado ver las diferencias reales entre casas en distintas categorías de alturas. Si utilizas la opción "Dividir en segmentos", puedes crear categorías con más sentido y definir saltos visuales en su presentación. Por ejemplo, puedes hacer que todos los inmuebles de entre 2.000 y 3.000 pies cuadrados se muestren a una altura de 500 metros, los de 3.000 a 4.000 a 1.500 metros, etc. Si bien este método no establecerá diferencias entre una casa de 3.000 pies cuadrados y otra de 3.200, te permitirá distinguir visualmente las distintas categorías que hayas definido de forma inmediata.

Al igual que ocurre con los estilos de colores y de iconos, el valor máximo de cada segmento se calcula automáticamente, pero se puede ajustar de forma manual. Utiliza el deslizador "Factor de escala" y el selector "Unidades de altura" de la misma forma que se describe en el apartado Valores de altura para campos de texto. A medida que establezcas el número de segmentos y definas el valor máximo de cada uno de ellos, el asistente de plantilla de estilo mostrará el número de elementos de cada segmento. Para obtener más información, consulta Uso de segmentos para los datos de campos.

Uso de ajustes de estilo para modificar la presentación de los puntos

Los valores de color que definas para los datos de puntos se aplicarán al icono que hayas asignado a los puntos y a las líneas que se alzan del suelo al punto, como se muestra en el ejemplo de los inmuebles anterior. Sin embargo, en algunos casos, puede que no resulte fácil distinguir una línea de un sólo píxel en el visor 3D.

En tal caso, puedes editar los ajustes de estilo de cada punto para modificar el grosor de la línea.

Haz clic con el botón derecho (Ctrl+clic en un Mac) en el punto que desees modificar y selecciona "Propiedades" en el menú emergente.
En el cuadro de diálogo "Editar marca de posición" en la ficha "Estilo, color", modifica el aspecto de los puntos como sea apropiado.
Haz clic en "Aceptar".

Dado que este proceso no resulta práctico para grandes conjuntos de datos, debes considerar la opción de aplicar cambios a las carpetas o subcarpetas completas. Pero ten precaución si lo haces, ya que todos los estilos definidos de forma individual se perderán. En este caso, utiliza la función de subcarpetas del asistente de plantilla de estilo para agrupar datos con estilos similares en subcarpetas. Asegúrate de que cada carpeta que crees tenga colores e iconos similares. A continuación, aplica el valor de altura a los datos y guarda la plantilla. Posteriormente, podrás usar los pasos anteriores para crear estilos compartidos para cada subcarpeta que hayas creado. Siempre que todos los datos de cada carpeta tengan el mismo valor de color y de icono, los cambios al grosor de las líneas no afectarán a esos ajustes.

Uso de segmentos para los datos de campos

Si asignas colores, iconos y alturas a campos específicos de tu conjunto de datos, normalmente definirás una serie de segmentos, o contenedores, para distinguir los distintos rangos de datos. En las siguientes secciones se describe cómo interpretan las plantillas de estilo los distintos tipos de campos y cómo puedes ajustar la gama de valores a la hora de asignar datos numéricos.

Selección de tipos de campo para la asignación de estilo

Puedes seleccionar dos tipos básicos de campos de tus datos para asignar valores de color, iconos o altura:

Campos de texto (cadenas). Si el campo que vamos a asignar al color o a otro estilo contiene datos no numéricos (es decir, texto y otros caracteres), la aplicación buscará los primeros ocho campos de texto exclusivo y los asignará al estilo. Si hay menos de ocho valores en los datos, cada valor exclusivo se emparejará a un color, un icono o una altura distintos. Si hay más de ocho, los primeros ocho se asignarán a un estilo y el resto se agruparán y asignarán al noveno estilo. Por esta razón, no suele ser útil aplicar un estilo a los campos de texto que contengan pequeños conjuntos exclusivos.

Por ejemplo, en la muestra de inmuebles descrita en la sección Ejemplo de plantilla de estilo, hay un campo llamado School_district. Este campo define los distritos escolares disponibles para cada casa de la lista. Puesto que sólo hay tres distritos: AA, AAA y AAAA, tendrá sentido utilizar un estilo para distinguir este tipo de campo de texto. Por ejemplo, puedes asignar una altura a este campo, de forma que los usuarios que vean tus datos observen los puntos más altos en las casas de los distritos con más valor, etc.
Campos numéricos. Si el campo que elijas contiene datos numéricos, la aplicación distribuirá automáticamente estos datos en el número de segmentos que hayas seleccionado y proporcionará un recuento de los elementos presentes en cada segmento. Si aumentas o disminuyes el número de segmentos, la aplicación redistribuirá automáticamente el número de elementos de cada segmento.

Nota: Si para crear tus datos utilizas una aplicación de hoja de cálculo, como Microsoft Excel, asegúrate de que el formato de celda que eliges para los campos numéricos sea "Número" y no "Texto". Si tienes campos numéricos en el archivo CSV guardado de la hoja de cálculo, pero el asistente de plantilla de estilo no los reconoce como numéricos, puede deberse a que el formato sea erróneo. Para verificar si el campo real está marcado como texto o como números, abre el archivo CSV en un editor de texto normal y comprueba el campo en cuestión. Si está comprendido entre comillas dobles, está definido como texto, aunque sólo haya números entre las comillas. Puedes eliminar las comillas manualmente del archivo, o abrir la hoja de cálculo y cambiar el formato de las celdas a números y volver a guardar el CSV.

Personalización de la gama de valores para los datos numéricos

Normalmente, tendrás que personalizar los valores numéricos para definir los segmentos en rangos que se adapten mejor a tus datos. Por ejemplo, puedes modificar los rangos mostrados en el ejemplo anterior para redondear los números que se suelen usar para describir la superficie de las casas. Para ello, basta con introducir los valores que deseas como valor máximo para cada segmento. Cuando lo hagas, el número de elementos incluidos en la nueva definición se actualizará para reflejar los cambios.

Recuerda lo siguiente a la hora de ajustar los valores de campos numéricos:

No puedes ajustar el valor mínimo del conjunto, ni el valor máximo. Esto significa que el rango del último segmento está definido en realidad por el valor máximo del segmento anterior. En el ejemplo anterior, si quieres cambiar el último segmento para que contenga cuatro elementos, tendrás que disminuir el valor máximo del segmento verde hasta que el campo Recuento muestre el valor 4. Debes ajustar los valores de cada segmento de forma que no coincidan con los valores definidos para los demás. Al organizar los datos en segmentos, es más fácil hacer un esquema de los valores antes de intentar ajustarlos en los campos Opciones de segmentación, o empezar por un extremo del conjunto de datos y trabajar modificando los demás en dirección al otro. No puedes introducir un valor en un segmento que sea mayor que el valor máximo del siguiente ni menor que el valor máximo del anterior.

Por ejemplo, en el primer segmento de color del ejemplo anterior, supón que quieres que tu primer segmento muestre todas las casas de 5.000 pies cuadrados o menos, y que quieres que el segundo segmento muestre una gama pequeña de casas de entre 5.000 y 5.500 pies cuadrados. Si escribes el número 5.000 en el primer segmento, recibirás una alerta pidiéndote que elijas un número entre 2.000 y 4.822,67. Puesto que el valor máximo del siguiente segmento es de 4.822,67, no puedes escribir un valor superior en el segmento anterior. Por lo tanto, para conseguir tu objetivo, primero tendrás que ajustar el valor máximo del segundo segmento en 5.500. En ese momento ya podrás ajustar el valor de primer segmento a 5.000.
Los datos de campos cuyos números superen un número concreto de dígitos, pueden aparecer en notación científica. Dependiendo del tamaño del cuadro de entrada en la pantalla, algunos números más grandes (como los que superan seis dígitos) se mostrarán en notación científica. Por ejemplo, podrás ver el número 1.628.000 como 1,628e+06. Si mueves la coma decimal más de 6 lugares, obtendrás el número en notación normal.

Ejemplo de plantilla de estilos

Este tutorial está diseñado para familiarizarte con el proceso básico de definición, edición y uso de una plantilla de estilos para cualquier dato que importes a Google Earth. En este ejemplo se utiliza un archivo de texto guardado en formato CSV (valores separados por comas) formado por una lista de inmuebles ficticios del área metropolitana de Detroit (EE.UU.). El tutorial incluye los siguientes apartados:

Almacenamiento del archivo de ejemplo
Importación del archivo
Creación de configuración de color y nombre de la plantilla de estilo
Modificación de la plantilla de estilo para la configuración de iconos
Eliminación de carpetas duplicadas
Adición de valores de altura

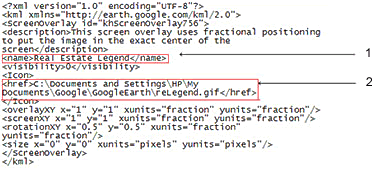

Creación de una leyenda del mapa

Almacenamiento del archivo de ejemplo

Utiliza este listado de inmuebles de ejemplo durante este tutorial. Haz clic en el enlace y guarda el archivo en tu equipo. Si utilizas Firefox, haz clic con el botón derecho (Ctrl+clic en un Mac) en el enlace y selecciona Guardar enlace como en el menú emergente. También puedes abrirlo y verlo en una aplicación de hoja de cálculo si lo deseas. Dirígete a una ubicación de tu disco duro (por ejemplo, Mis documentos o Documentos) y guarda el archivo.
Para evitar confusiones durante el resto del tutorial, no cambies el nombre del archivo, MetroDetroitRE.csv.

Utiliza este archivo durante todo el tutorial como origen de datos GIS. Si sientes curiosidad por saber qué aspecto tiene un archivo de texto separado por comas, abre el archivo en cualquier editor de texto sencillo. Si lo haces, vuelve a cerrarlo sin guardar ningún cambio.

Importación del archivo

Haz clic en "Archivo > Importar". Dirígete a la ubicación del disco duro en la que guardaste el archivo en los pasos anteriores. Selecciona el archivo MetroDetroitRE.csv y haz clic en "Abrir". Haz clic en "Sí" cuando se te pregunte si deseas aplicar una plantilla de estilo.
En el cuadro de diálogo "Opciones de plantilla de estilo", comprueba que la nueva plantilla esté seleccionada y haz clic en "Aceptar".

Ya estás listo para crear y ver la plantilla de estilo.

Creación de configuración de color y nombre de la plantilla de estilo

En esta sección proporcionarás una etiqueta de nombre para la lista de inmuebles y aplicarás un código de color a la lista según el campo "Square_footage". Después, guardarás la plantilla y verás los ajustes que has efectuado.

Con el cuadro de diálogo "Opciones de plantilla de estilo" abierto, asegúrate de que la ficha "Nombre" esté activada.
Haz clic en la flecha negra de la lista desplegable "Establecer campo de nombre".
Selecciona el primer campo de la lista, Address.

Fíjate en como la columna Address aparece seleccionada en la tabla de vista preliminar. También puedes hacer clic en el encabezado de cualquier columna de la tabla para cambiar la selección. Cuando termines, asegúrate de que la columna "Address" esté seleccionada para el campo "Nombre".
Haz clic en la ficha "Color". Fíjate en que aquí el ajuste predeterminado es usar un único color para los datos de puntos y que el color definido es el blanco.
Selecciona la opción "Establecer color desde campo".
En "Seleccionar campo de color", elige "Square_footage". De nuevo verás que la columna "Square_footage" aparece seleccionada en la tabla de vista previa.
Ajusta el rango de color según tus preferencias. Por ejemplo, supón que deseas usar sólo tonos de rojo, desde un tono claro a uno oscuro. Haz clic en el cuadro de color situado junto a "Color de inicio de la paleta" y elige el color blanco en el cuadro de selección de color. Dado que el color final predeterminado ya es el rojo, puedes dejar ese cuadro igual. La gama de colores se actualizará para reflejar tu selección.
En este tutorial se utilizará la paleta de colores predeterminada del azul al rojo. Para volver a la original, sólo tienes que hacer clic en el cuadro blanco y elegir el color azul en el selector.
En "Número de segmentos", define el valor 3, si no está ya seleccionado.
Marca la casilla "Crear subcarpetas para cada segmento".
En la sección "Opciones de segmentación", establece los campos de valor máximo del valor menor al mayor de la siguiente forma:
- 3000
- 4000
Fíjate en que los campos de recuentos cambian ligeramente.
Indica un nombre con sentido para cada carpeta de segmento. Por ejemplo:
- 2.000-3.000 pies cuadrados
- 3.000-4.000 pies cuadrados
- 4.000-6.500 pies cuadrados
Haz clic en "Aceptar" en la parte inferior de la ventana "Configuración de plantilla de estilo".
En el cuadro de diálogo "Guardar plantilla", haz clic en el botón "Guardar". Fíjate en que el nombre del archivo de plantilla es similar al nombre del archivo importado.
No cambies el nombre y haz clic en "Guardar". El visor 3D se ajustará para abarcar todos los puntos del archivo de datos. Fíjate en que el número de iconos azules se corresponde al recuento situado junto al segmento azul, al igual que ocurre con los demás colores (3 azules, 2 verdes y 3 rojos).
En la carpeta Lugares temporales del panel Lugares, despliega las dos carpetas principales hasta que veas las subcarpetas que has creado en los pasos anteriores.

Puedes desactivar la presentación de todas las casas incluidas en una carpeta concreta quitando la marca situada a su lado.

También puedes ajustar el orden de las carpetas, arrastrando por ejemplo la carpeta 3000 - 4000 pies cuadrados al espacio situado entre las otras dos, de forma que el orden sea consecutivo.

Tómate un tiempo para explorar los datos relativos a cada punto. Puedes hacer doble clic en un elemento de una carpeta para acercar la vista o ver la información mostrada en la viñeta del punto. También puedes hacer clic en el punto en el visor 3D para ver la viñeta de información.

Modificación de la plantilla de estilo para la configuración de iconos

En esta sección vas a modificar la plantilla de estilo que has guardado para aplicar iconos que muestren el número de habitaciones de cada elemento.

Haz clic con el botón derecho (Ctrl+clic en un Mac) en la carpeta de nivel superior, llamada "MetroDetroitRE.csv", y selecciona "Aplicar plantilla de estilo" en el menú emergente.
En el cuadro de diálogo "Opciones de plantilla de estilo", selecciona "Utilizar plantilla existente".
Selecciona la plantilla MetroDetroitRe en la lista, si no lo está ya, y marca la casilla "Editar plantilla seleccionada".
Haz clic en "Aceptar" y, en el cuadro de diálogo "Configuración de plantilla de estilo", haz clic en la pestaña "Icono".
Selecciona la opción "Establecer icono desde campo" y, en "Seleccionar campo de icono", selecciona "Bedroom" en la lista, o bien haz clic en la columna correspondiente de la tabla de vista previa.
Define el número de segmentos en 4. Fíjate en el recuento que muestra cuántos elementos tienen el número de habitaciones indicado por valor.
En el selector de icono situado junto a cada segmento, selecciona el icono de número correspondiente al valor máximo de cada campo.
Haz clic en el botón "Aceptar" del cuadro de diálogo "Configuración de plantilla de estilo".
En el cuadro de diálogo "Guardar plantilla", haz clic en "Guardar" y, cuando se te pregunte si deseas sobrescribir la plantilla existente, haz clic en "Sí". En el visor 3D, deberías ver los iconos cambiar para reflejar tus ajustes.

Eliminación de carpetas duplicadas

Cada vez que modifiques una plantilla de estilo, cualquier carpeta que hayas creado usando las opciones de carpeta se duplicarán.

Puesto que puede que tengas datos modificados a mano en la carpeta principal (incluidas subcarpetas creadas manualmente), el asistente de plantilla de estilo procura no sobrescribir los datos y simplemente crea otro conjunto de carpetas, quitando la marca de visibilidad de las antiguas. Puedes optar por conservar estos datos antiguos (que se incrementarán cada vez que modifiques y guardes una plantilla) o puedes hacer clic con el botón derecho (Ctrl+clic en un Mac) en las carpetas que ya no sean útiles y seleccionar "Eliminar" en el menú emergente.

Adición de valores de altura

En esta sección del tutorial modificarás la plantilla de estilo para crear valores de altura basados en el precio de la casa.

Haz clic con el botón derecho (Ctrl+clic en un Mac) en la carpeta de nivel superior, "MetroDetroitRE.csv", y selecciona "Aplicar plantilla de estilo" en el menú emergente.
Selecciona la opción "Utilizar plantilla existente", selecciona la plantilla y marca la casilla "Editar plantilla seleccionada".
Haz clic en la pestaña "Altura" del cuadro de diálogo "Configuración de plantilla de estilo" y selecciona la opción "Establecer altura desde campo".
Haz clic en la columna "Price" de la tabla de vista previa para seleccionar el campo de precio para las alturas.
Selecciona "Continuo" como el método de mapas.
Deja el deslizador "Factor de escala" en 1,0 y la opción "Unidades de altura" en "metros".
En la fila de valor mínimo, sustituye el valor de altura de 20,4005 por 100.
En la última fila de valor máximo, sustituye el valor de altura de 2040,05 por 5000.
Haz clic en el botón "Aceptar" del cuadro de diálogo "Configuración de plantilla de estilo" y guarda la plantilla, sustituyendo la versión anterior.
Si lo deseas, elimina las carpetas duplicadas de la carpeta principal.
Inclina la vista en el visor 3D para ver los efectos de tus ajustes.

Creación de una leyenda del mapa

En esta sección final del tutorial puedes ver el código del archivo KMZ de ejemplo diseñado para crear una leyenda en el visor 3D que sirva a los usuarios para comprender fácilmente el significado de los ajustes que has definido en la plantilla de estilo. Si haces clic en el enlace del archivo KMZ, podrás abrirlo en el navegador de Google Earth para ver la leyenda de los datos que has creado. También puedes guardar el archivo en tu equipo y abrirlo con un editor de texto para ver el código descrito en esta sección.

El diagrama siguiente muestra el código utilizado para crear el archivo KMZ. Si utilizas el archivo KMZ que has abierto como modelo, puedes crear tus propias superposiciones en pantalla para tus datos (en estos consejos se presupone que sabes utilizar herramientas básicas de web como un cliente FTP, editores de imágenes y editores HTML).

Sustituye el gráfico indicado por el que hayas creado con tus herramientas gráficas, como Adobe Photoshop o Microsoft Paint.
Guarda el gráfico que has creado en un formato compatible, como PNG, GIF o JPEG.
Si deseas que el gráfico sea visible en Internet o en una red, asegúrate de que lo colocas en un lugar al que los demás usuarios puedan acceder y utiliza la URL correcta para indicarlo (es decir, \\rutadered\carpeta\archivodeimagen.png para los archivos de red o http://www.prueba.com/imágenes/mileyenda.png para archivos basados en web).
Da un nombre descriptivo al archivo y asígnale la extensión .kmz.

Código utilizado para crear el archivo KMZ

Introduce el nombre de la leyenda de la pantalla entre las etiquetas <name></name>. Este nombre aparecerá en el panel "Lugares". Podrás arrastrarlo a la carpeta principal de la plantilla de estilo.
Introduce la URL correcta de la imagen que usas para crear la leyenda. En este caso, la ruta de ejemplo es el formato que utilizas para hacer referencia a una imagen en tu equipo. En el caso de imágenes en un servidor web, utiliza la URL de la imagen (no la de la página web que contiene la imagen y asegúrate de que la imagen se ha cargado en la ubicación a la que la URL hace referencia).
