Mit Stilvorlagen arbeiten

Hinweis - Diese Funktionen stehen Nutzern von Google Earth Pro zur Verfügung. Weitere Informationen finden Sie unter http://earth.google.de/enterprise/earth_pro.html#comparison.

Oft enthalten die Daten, die Sie in Google Earth importieren, verschiedene Datenelemente, die nicht automatisch im 3D-Viewer sichtbar gemacht werden können. So könnte beispielsweise eine Shape-Datei, die Daten zu bewohnten Gebieten definiert, ein Feld enthalten, das die Bevölkerungszahl in dem jeweiligen Gebiet enthält. Oder eine CSV-Datei mit Immobilien könnte ein Feld mit der Grundstücksgröße enthalten.

Sie können beim Importieren dieser Daten Stilvorlagen verwenden, um verschiedene Datenfelder aussagekräftig darzustellen.

Dies wird dadurch erreicht, indem bestimmte Felder der importierten Daten einer von vier Anzeigefunktionen zugeordnet werden:

Der Rest dieses Abschnitts behandelt folgende Themen:

Stilvorlage übernehmen

In diesem Abschnitt werden die grundlegenden Schritte zur Übernahme einer Stilvorlage in Vektordaten, die Felder enthalten, die Sie im 3D-Viewer darstellen möchten, aufgeführt. Sie können Stilvorlagen sowohl in neu aufgenommene Daten als auch in vorhandene KML-Daten übernehmen. Weiterhin können Sie vorhandene Vorlagen, wie in den folgenden Schritten beschrieben, ändern.

Hinweis - Beachten Sie, dass Stilvorlagen spezifisch für die Daten sind, mit denen Sie arbeiten. Obwohl Sie dieselbe Stilvorlage für unterschiedliche Daten verwenden können, die über die gleichen Felder verfügen, müssen die Vorlageneinstellungen oft angepasst werden, damit die Daten richtig dargestellt werden. Wenn sich die Daten in Ihrem ursprünglichen Datenset ändern, ist es möglicherweise erforderlich, dass Sie die Vorlage an die neuen Daten anpassen.
  1. Wählen Sie die Daten aus, die die Stilvorlage übernehmen sollen. Wenn Sie die Daten zum ersten Mal importieren, klicken Sie einfach auf Ja, wenn Sie gefragt werden, ob Sie eine Stilvorlage übernehmen möchten.
  2. Falls sich die Daten bereits im Fenster Orte befinden, klicken Sie mit der rechten Maustaste (Strg-Klick auf dem Mac) auf den übergeordneten Ordner der Daten und wählen Sie Stilvorlage übernehmen … im Pop-up-Menü. (Verwenden Sie diese Methode auch, wenn Sie eine zuvor erstellte Stilvorlage bearbeiten möchten.)
  3. Geben Sie im Dialogfeld Einstellungen für Stilvorlagen an, ob Sie eine neue Vorlage erstellen oder eine vorhandene verwenden möchten.
  4. Falls es eine vorhandene Stilvorlage für die Daten gibt, wird sie in der Liste Kompatible Vorlagen zusammen mit anderen Vorlagen aufgeführt, die kompatibel zu den ausgewählten Daten sind. Wenn Sie eine vorhandene Stilvorlage wählen möchten, stellen Sie sicher, dass Sie die richtige aus der Liste wählen. Falls Sie die Vorlage nur in die Daten übernehmen, die Vorlage selbst aber nicht bearbeiten möchten, aktivieren Sie nicht das Kontrollkästchen Ausgewählte Vorlage bearbeiten. Aktivieren Sie das Kontrollkästchen, wenn Sie die Stilvorlage bearbeiten möchten.
  5. Wenn Sie eine neue Vorlage erstellen oder eine vorhandene bearbeiten, wird das Dialogfeld Einstellungen für Stilvorlagen angezeigt.
  6. Wählen Sie ein Feld aus den Daten, das Sie für den Namen (Beschriftung) der Daten verwenden möchten. Dieser Name erscheint sowohl im 3D-Viewer als auch im Fenster "Orte", in dem die Datenpunkte aufgelistet werden.
  7. Klicken Sie auf die Registerkarte "Farbe" und definieren Sie ein Feld Ihrer Daten als Zuordnungsfeld für Farbstile. Weitere Informationen hierzu finden Sie unter Farbstile zuordnen.
  8. Klicken Sie auf die Registerkarte "Farbe" und definieren Sie ein Feld Ihrer Daten als Zuordnungsfeld für Symbole. Weitere Informationen hierzu finden Sie unter Punktdaten Symbole zuordnen.
  9. Klicken Sie auf die Registerkarte "Farbe" und definieren Sie ein Feld Ihrer Daten als Zuordnungsfeld für Höhenwerte. Weitere Informationen hierzu finden Sie unter Höhenwerte zuordnen.
  10. Klicken Sie auf "OK", wenn Sie alle Stile definiert haben. Die Werte werden im 3D-Viewer angezeigt.

Der Rest dieses Abschnitts beschreibt im Detail, wie Sie Schablonenwerte in Daten übernehmen. Abschließend können Sie mithilfe der Anweisungen unter Ein Beispiel für Stilvorlagen die Schritte zum Definieren einer Stilvorlage anhand einer Beispiel-Textdatei mit Punktdaten durcharbeiten.

Farbstile zuordnen

Sie können ausgewählten Feldern Ihrer importierten Daten Farben zuordnen. Die Farbe wird dem Element abhängig vom Typ der importierten Daten zugewiesen:

Mithilfe von Farbstilen können Sie diese Elemente aussagekräftig einfärben, abhängig sowohl vom Datentyp als auch von den Felddaten. Es gibt drei Methoden, um Daten einzufärben:

Der Rest dieses Abschnitts beschreibt, wie Sie diese Methoden zur Farbzuordnung verwenden.

Gleiche Farbe verwenden

Wenn Sie die gleiche Farbe für alle Punkte oder Linien aus Ihren importierten Daten verwenden möchten, wählen Sie die Option Einzelne Farbe verwenden und klicken Sie auf das Farbquadrat neben der Option. Wählen Sie im Farbauswahldialogfeld eine Farbe aus oder definieren Sie eine eigene Farbe, die in die Daten übernommen werden soll.

Zufallsfarben verwenden

Wenn Google Earth selbst verschiedene Farben vergeben soll, wählen Sie die Option Zufallsfarben verwenden.

Hinweis - Die Linien- oder Punktdaten werden basierend auf Werten eingefärbt, die von Google Earth bereitgestellt werden. Wenn Sie für die Punktdaten auch ein Symbol bereitstellen, wird die Farbe zur aktuellen Symbolfarbe addiert.

Farben basierend auf Feldwerten festlegen

Während das Einfärben von Datenelement lediglich hilft, die Elemente von anderen im 3D-Viewer zu unterscheiden, bietet die Verwendung von auf Feldwerten basierenden Farben eine Möglichkeit, Daten über das Element selbst sichtbar zu machen, die nicht offensichtlich sind. Sie könnten beispielsweise für eine Immobilienliste einen Farbbereich festlegen, der auf der Wohnfläche basiert. Oder Sie definieren für Formdateien einen Farbbereich, der das durchschnittliche Haushaltseinkommen darstellt.

Gehen Sie wie folgt vor, um Farbwerte anhand eines Datenfeldes zu definieren.

  1. Wählen Sie die Option "Farbe basierend auf Feld festlegen" in der Registerkarte "Farbe".
  2. Wählen Sie das Feld, das Sie für die Zuordnung der Farben verwenden möchten, aus der Dropdown-Liste "Farbfeld auswählen". Sie können hier zwischen numerischen Feldern und Textfeldern wählen. Weitere Informationen hierzu finden Sie unter Feldtypen für die Stilzuordnung wählen.
  3. Wählen Sie optional eine Anfangs- und Endfarbe für die Farbzuordnung aus. Standardmäßig beginnen die "Farbgruppen" der Stilvorlage mit Blau und gehen über das Farbspektrum hinweg in Rot über. Wenn Sie den Farbbereich ändern möchten, klicken Sie auf die einzelnen Farbblöcke und legen Sie die Anfangs- und Endfarbe fest. Google Earth berechnet den Farbbereich zwischen diesen Werten automatisch.
  1. Legen Sie unter "Anzahl der Gruppen" fest, wie Sie den Bereich der Feldwerte gruppieren möchten. Diese Option ist nur für Felder mit numerischen Daten verfügbar. Die Bereiche für jede Gruppe werden automatisch berechnet, können aber manuell angepasst werden. Weitere Informationen hierzu finden Sie unter Wertebereich für numerische Daten anpassen. Wie sich Gruppen bei Textfeldern und numerischen Feldern verhalten, finden Sie unter Gruppen für Felddaten verwenden.
  2. Nehmen Sie gegebenenfalls weitere Anpassungen vor.
    • Unterordner - Sie können für jede Farbgruppe Unterordner erstellen, sodass die Daten im Fenster Orte gruppiert nach Farben in ihren jeweiligen Ordnern erscheinen. Dies erleichtert es Ihnen, Farbgruppen anzuzeigen oder auszublenden, indem Sie einfach das Kontrollkästchen neben dem Ordner aktivieren bzw. die Aktivierung aufheben. Nachdem Sie die Option für Unterordner gewählt haben, ist es erforderlich, dass Sie Namen für die Unterordner angeben, damit die Daten wie gewünscht im Fenster Orte gruppiert werden. Beachten Sie, dass Sie die Option für Unterordner entweder nur für die Symbolanzeige oder für die Farbanzeige definieren können.

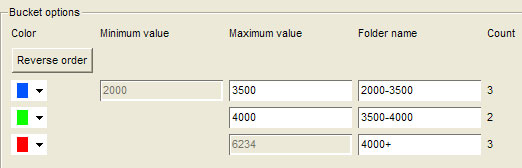

      Datenelemente, in ihren jeweiligen Ordnern, nach Farbe gruppiert.
    • Reihenfolge der Farbanzeige - Sie können auf Umgekehrte Reihenfolge klicken, um die Anzeigereihenfolge des Farbbereichs umzukehren. Wenn Ihre Anfangsfarbe beispielsweise Blau für das erste Element und Rot für das letzte Element ist, wird nach der Umkehrung dem ersten Element Rot und dem letzten Blau zugewiesen.
    • Farbanpassungen für einzelne Gruppen - Sie können jede Farbe einzeln ändern, indem Sie darauf klicken und die Farbe für den jeweiligen Wert oder Wertebereich anpassen. Zusätzlich können Sie die Einstellungen für numerische Daten ändern, um die Datenverteilung entsprechend Ihren Anforderungen anzupassen. Wie Sie numerische Bereiche anpassen, nachdem Sie die Anzahl der Gruppen für einen Zahlenbereich gewählt haben, erfahren Sie unter Wertebereich für numerische Daten anpassen.
  3. Klicken Sie auf OK, um die Änderungen zu übernehmen und zu betrachten. - Speichern Sie die Stilvorlage. Sie können die Vorlage jederzeit bearbeiten, um Stile für Symbole und Höhen zu übernehmen oder Farbanpassungen vorzunehmen. Weitere Informationen hierzu finden Sie unter Stilvorlage übernehmen.

Punktdaten Symbole zuordnen

Ähnlich wie bei Farben können Sie Datenfeldern Symbole zuordnen. Symbole können jedoch nur Punktdaten zugeordnet werden. Wenn Sie Daten über Linien oder Formen importieren, ist daher in der Vorlage die Registerkarte "Symbol" nicht verfügbar. Es gibt zwei Methoden, um Punkten Symbole zuzuordnen:

Symbole basierend auf Feldern festlegen

Die folgenden Schritte beschreiben die grundlegende Vorgehensweise, wie Sie Datenfeldern Symbole zuordnen.

  1. Wählen Sie die Option Symbol basierend auf Feld festlegen in der Registerkarte "Symbol".
  2. Wählen Sie das Feld, das Sie für die Zuordnung der Symbole verwenden möchten, aus der Dropdown-Liste Symbol basierend auf Feld festlegen. Sie können hier zwischen numerischen Feldern und Textfeldern wählen. Weitere Informationen hierzu finden Sie unter Feldtypen für die Stilzuordnung wählen.
  3. Legen Sie unter Anzahl der Gruppen fest, wie Sie den Bereich der Feldwerte gruppieren möchten. Diese Option ist nur für Felder mit numerischen Daten verfügbar. Die Bereiche für jede Gruppe werden automatisch berechnet, können aber manuell angepasst werden. Weitere Informationen hierzu finden Sie unter Wertebereich für numerische Daten anpassen. Wie sich Gruppen bei Textfeldern und numerischen Feldern verhalten, finden Sie unter Gruppen für Felddaten verwenden.
  4. Wählen Sie für jede definierte Gruppe ein Symbol aus der Liste.
  5. Nehmen Sie gegebenenfalls weitere Anpassungen vor:
    • Unterordner - Sie können für jede Symbolgruppe Unterordner erstellen, sodass die Daten im Fenster Orte gruppiert nach den Ordnerbeschriftungen in ihren jeweiligen Ordnern erscheinen. Dies erleichtert es Ihnen, Symbolgruppen anzuzeigen oder auszublenden, indem Sie einfach das Kontrollkästchen neben dem Ordner aktivieren bzw. die Aktivierung aufheben. Nachdem Sie die Option für Unterordner gewählt haben, ist es erforderlich, dass Sie Namen für die Unterordner angeben, damit die Daten wie gewünscht im Fenster Orte gruppiert werden.

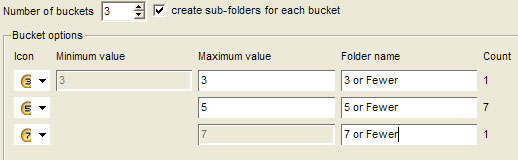

      Unterordner für jede Symbolgruppe.
    Hinweis: Sie können die Option für Unterordner entweder für die Symbolanzeige oder für die Farbanzeige definieren.
    • Symbolanpassungen für einzelne Gruppen - Sie können jedes Symbol einzeln ändern, indem Sie darauf klicken und das Symbol für den jeweiligen Wert oder Wertebereich anpassen.
    • Zusätzlich können Sie die Einstellungen für numerische Daten ändern, um die Datenverteilung entsprechend Ihren Anforderungen anzupassen. Wie Sie numerische Bereiche anpassen, nachdem Sie die Anzahl der Gruppen für einen Zahlenbereich gewählt haben, erfahren Sie unter Wertebereich für numerische Daten anpassen.
  6. Klicken Sie auf OK, um die Änderungen zu übernehmen und zu betrachten.
  7. Speichern Sie die Stilvorlage. Sie können die Vorlage jederzeit bearbeiten, um Stile für Symbole und Höhen zu übernehmen oder Farbanpassungen vorzunehmen. Weitere Informationen hierzu finden Sie unter Stilvorlage übernehmen.

Höhenwerte zuordnen

Standardmäßig sind in der Registerkarte Höhe anfänglich keine Höhenwerte definiert. In der Registerkarte Höhe des Dialogfeldes Einstellungen für Stilvorlagen können Sie Höhenwerte anhand eines ausgewählten Feldes festlegen. Nachdem die Höhenwerte aktiviert wurden, werden Punkte, Linien oder Formen für jedes Datenelement vom Boden ausgehend bis zur angegebenen Höhe extrudiert. Wenn Sie Linien oder Formen Höhenwerte zuordnen, arbeiten die von Ihnen definierten Werte mit den in der Registerkarte Farbe definierten Farben zusammen.

Wenn Sie die Höhenwerte jedoch Punktdaten zuordnen, werden diese Punkte über eine 1 Pixel breite Linie mit einem Symbol verbunden, das sich an der erhöhten Position oberhalb des Bodens befindet. Sie können Stileinstellungen verwenden, um die Breite und Farbe dieser Linien zu ändern.

Der Rest dieses Abschnitts beschreibt im Detail, wie Sie Höhenwerte effektiv einsetzen. Dazu gehören folgende Themen:

Höhenwerte für Textfelder

Die Einstellungen für die Höhenzuordnung bei Textfeldern unterscheidet sich von denen für numerische Felder. Wenn das für die Zuordnung verwendete Feld Textdaten enthält, werden die ersten acht eindeutigen Felder in eigenen Containern zusammengefasst, die Gruppen genannt werden. Daher ist es sinnvoll, Höhenwerte nur dann einem Feld zuzuordnen, wenn es maximal acht verschiedene Werte für dieses Feld gibt. Weitere Informationen hierzu finden Sie unter Feldtypen für die Stilzuordnung wählen.

Wenn Sie Höhenwerte einem Textfeld zuordnen, stehen folgende Einstellungen zur Verfügung:

Höhenwerte für numerische Felder

Wenn Sie einem numerischen Feld in Ihren Daten Höhenwerte zuweisen, können Sie zwischen zwei verschiedenen Verfahren wählen: Fortlaufend oder In Gruppen aufteilen.

Fortlaufende Zuordnung verwenden

Bei der fortlaufenden Zuordnung werden anhand des kleinsten und des größten Werts des ausgewählten Feldes entsprechende Minimal- und Maximalhöhen für alle Daten berechnet. Anschließend werden alle Daten so zugeordnet, wie es für jedes einzelne Feld am sinnvollsten ist. In dem Beispiel wird das Feld Square_footage für die Höhenzuordnung verwendet, wobei der kleinste Wert 2000 und der größte Wert 6234 beträgt. Jedes der neun Elemente im Datenset wird in einer etwas anderen Höhe angezeigt, die genau der Relation zu den anderen Punkten entspricht. Diese Methode ist für kleine Datensets nützlich, wo die Unterschiede zwischen den Punkten oder Formen einfach zu visualisieren sind.

Bei der fortlaufenden Zuordnung können Sie den Schieberegler Skalierungsfaktor und die Dropdown-Liste Höheneinheiten, wie oben unter Höhenwerte für Textfelder beschrieben, verwenden. Außerdem können Sie die gewünschte Höhe für den Anfangs- und Endwert des Datenbereichs eingeben. Beispielsweise könnten Sie Häuser, die am unteren Ende des Bereichs bei 2000 Quadratfuß liegen, im 3D-Viewer in einer Höhe von 100 Metern anzeigen, und Häuser am oberen Ende in einer Höhe von 5000 Metern.

Im 3D-Viewer hängt die visuelle Unterscheidbarkeit der einzelnen Elemente bei dieser Methode sowohl von dem von Ihnen festgelegten Höhenbereich als auch von der Anzahl der Datenelemente ab. Ein Bereich von 100 - 5000 Metern für ein Datenset von nur neun Elementen sorgt für eine gute Unterscheidbarkeit der einzelnen Punkte.

Wenn Sie den Bereich verkleinern oder die Anzahl der Elemente vergrößern, können die einzelnen Elemente weniger gut unterschieden werden.

Werte in Gruppen aufteilen

Mit der Zuordnungsmethode In Gruppen aufteilen können Sie bis zu acht Höhengruppierungen für Ihre Daten erstellen. Diese Methode funktioniert bei großen Datensets gut, bei denen fortlaufend zugeordnete Höhen nicht gut im 3D-Viewer visualisiert werden könnten. Wenn sich in Ihrem Datenset beispielsweise 1000 Häuser in einem kleinen Gebiet befinden, könnte es schwierig werden, die tatsächlichen Unterschiede zwischen den Häusern in den verschiedenen Höhenkategorien zu sehen. Mithilfe der Option In Gruppen aufteilen können Sie aussagekräftigere Kategorien erstellen und visuell erkennbare Unterschiede in deren Anzeige definieren. Sie könnten beispielsweise alle Einträge zwischen 2000 - 3000 Quadratfuß in einer Höhe von 500 Metern anzeigen, alle Einträge zwischen 3000 - 4000 Quadratfuß in 1500 Metern Höhe und so weiter. Obwohl bei dieser Methode nicht zwischen einem Haus mit 3000 Quadratfuß und einem anderen mit 3200 Quadratfuß unterschieden werden kann, können die Unterschiede zwischen den von Ihnen definierten Kategorien mit einem Blick erfasst werden.

Wie bei Farb- und Symbolstilen wird der Maximalwert für jede Gruppe automatisch berechnet, kann aber manuell angepasst werden. Sie können hierzu den Schieberegler Skalierungsfaktor und die Dropdown-Liste Höheneinheiten verwenden, wie oben unter Höhenwerte für Textfelder beschrieben. Während Sie die Anzahl der Gruppen festlegen und den Maximalwert für jede Gruppe definieren, zeigt der Assistent für Stilvorlagen die Anzahl der Elemente in jeder Gruppe an. Weitere Informationen hierzu finden Sie unter Gruppen für Felddaten verwenden.

Anzeige von Punkten mithilfe von Stileinstellungen ändern

Die Farbwerte, die Sie für Punktdaten festlegen, werden sowohl für das Symbol übernommen, das Sie den Punkten zuordnen, als auch für die Verbindungslinie zwischen Erde und Symbol, wie im obigen Grundstücksbeispiel dargestellt. In manchen Fällen ist es möglicherweise nicht leicht, die 1 Pixel breite Linie im 3D-Viewer vor dem Bildmaterial der Erde zu erkennen.

Sie können in diesem Fall die Stileinstellungen für jeden Punkt bearbeiten und die Dicke der Linie ändern.

  1. Klicken Sie mit der rechten Maustaste (Strg-Klick auf dem Mac) auf den Punkt, den Sie ändern möchten, und wählen Sie im Pop-up-Menü Eigenschaften.
  2. Ändern Sie in der Registerkarte Stil, Farbe des Dialogfelds "Ortsmarke bearbeiten" die Darstellung des Punktes nach Bedarf.
  3. Klicken Sie auf OK.

Da diese Vorgehensweise für große Datensets nicht praktikabel ist, sollten Sie in diesem Fall Änderungen auf gesamte Ordner oder Unterordner anwenden. Beachten Sie, dass dabei individuell definierte Stile verloren gehen. Verwenden Sie in diesem Fall die Unterordner-Funktion des Assistenten für Stilvorlagen, um ähnlich gestaltete Daten in Unterordnern zu gruppieren. Stellen Sie sicher, dass jeder erstellte Ordner Daten mit ähnlichen Farben und Symbolen enthält. Übernehmen Sie dann die Höhenwerte in Ihre Daten und speichern Sie die Stilvorlage. Verwenden Sie später die obigen Schritte zum Erstellen von gemeinsam genutzten Stilen für jeden Unterordner, den Sie eingerichtet haben. Solange alle Daten in jedem Ordner die gleiche Farbe und das gleiche Symbol haben, haben Änderungen an der Linienbreite keinen Einfluss auf diese Einstellungen.

Gruppen für Felddaten verwenden

Wenn Sie die Farb-, Symbol- oder Höhenzuordnung für bestimmte Felder in Ihrem Datenset verwenden, definieren Sie normalerweise verschiedene Gruppen (Container), um unterschiedliche Datenbereiche voneinander zu unterscheiden. Im folgenden Abschnitt wird beschrieben, wie unterschiedliche Feldtypen von Stilvorlagen interpretiert werden und wie Sie den Wertebereich beim Zuordnen von numerischen Daten anpassen.

Feldtypen für die Stilzuordnung wählen

Sie können zwischen zwei Grundtypen von Feldern wählen, wenn Sie Farb-, Symbol- oder Höhenwerte zuordnen:


Hinweis -Wenn Sie eine Tabellenkalkulation wie beispielsweise Microsoft Excel verwenden, um Ihre Daten zu erstellen, stellen Sie sicher, dass das Zellenformat für numerische Felder auf Zahl und nicht auf "Text" eingestellt wurde. Wenn Sie numerische Felder in Ihrer CSV-Datei haben, die von einen Tabellenkalkulationsprogrammen gespeichert wurden, aber vom Assistent für Stilvorlagen nicht als numerisch erkannt werden, könnte es an der fehlerhaften Formatierung liegen. Um zu überprüfen, ob das eigentliche Feld als Textfeld oder Zahlenfeld definiert ist, öffnen Sie die CSV-Datei in einem einfachen Texteditor und sehen Sie sich das fragliche Feld an. Wenn es in doppelten Anführungszeichen eingeschlossen ist, wurde es als Text definiert, auch wenn sich innerhalb der Anführungszeichen nur Ziffern befinden. Sie können die Anführungszeichen manuell aus der Datei entfernen oder das Tabellenkalkulationsprogrammen öffnen, die Zellen als numerisch definieren und die CSV-Daten erneut speichern.

Wertebereich für numerische Daten anpassen

Üblicherweise passen Sie die numerischen Werte, die die Gruppen definieren, so an, dass sie sinnvoll für ihre Daten sind. So könnten Sie beispielsweise im obigen Beispiel die Zahlen so runden, wie sie für die Wohnflächenangaben von Häusern gebräuchlich sind. Geben Sie dazu einfach die Werte ein, die Sie als Maximalwerte für jede Gruppe festlegen möchten. Während Sie dies tun, wird die Anzahl der Elemente in jeder Gruppe automatisch entsprechend angepasst.

Beachten Sie folgende Punkte bezüglich der Anpassung von numerischen Feldwerten:

Ein Beispiel für Stilvorlagen

Diese Anleitung soll Ihnen helfen, sich mit der grundlegenden Vorgehensweise zum Definieren, Bearbeiten und Verwenden von Stilvorlagen für den Import von Daten in Google Earth vertraut zu machen. In diesem Beispiel wird eine Textdatei verwendet, die im CSV-Format (Comma Separated Values - kommagetrennte Werte) gespeichert wurde und fiktive Grundstückseinträge in der Gegend von Detroit enthält. In dieser Anleitung werden folgende Themen behandelt:

Beispieldatei speichern

  1. Verwenden Sie die Beispieldatei mit Grundstücksdaten, um diese Anleitung durchzuarbeiten. Klicken Sie auf den Link und speichern Sie die Datei auf Ihrem Computer. Wenn Sie Firefox verwenden, klicken Sie mit der rechten Maustaste (Strg-Klick auf dem Mac) auf den Link und wählen Sie "Ziel speichern unter …" im Pop-up-Menü. Sie können die Datei auch mit einem Tabellenkalkulationsprogramm öffnen und betrachten. Navigieren Sie mithilfe des Dialogfeldes "Speichern" zu einem Speicherort auf der Festplatte Ihres Computers (z. B. "Eigene Dokumente" oder "Dokumente") und speichern Sie die Datei.
  2. Um Verwechslungen im weiteren Verlauf dieser Anleitung zu vermeiden, benennen Sie die Datei "MetroDetroitRE.csv".


Im Rest dieser Anleitung werden Sie diese Datei als GIS-Datenquelle verwenden. Wenn es Sie interessiert, wie eine kommagetrennte Textdatei aussieht, öffnen Sie die Datei in einem normalen Texteditor. Schließen Sie die Datei anschließend wieder, ohne Änderungen vorzunehmen.

Datei importieren

  1. Klicken Sie auf Datei > Importieren. Navigieren Sie zu dem Speicherort auf der Festplatte Ihres Computers, an dem Sie die Datei zuvor gespeichert hatten. Wählen Sie die Datei "MetroDetroitRE.csv" aus und klicken Sie auf "Öffnen". Klicken Sie auf "Ja", wenn Sie gefragt werden, ob Sie eine Stilvorlage übernehmen möchten.
  2. Verifizieren Sie im Dialogfeld "Optionen für Stilvorlagen", dass "Neue Vorlage erstellen" ausgewählt ist, und klicken Sie auf "OK".

Sie können jetzt die Stilvorlagen erstellen und betrachten.

Namens- und Farbeinstellungen in der Stilvorlage erstellen

In diesem Abschnitt geben Sie der Grundstücksliste einen Namen und farbkodieren die Einträge, basierend auf dem Feld Square_footage. Anschließend werden Sie die Vorlage speichern und Ihre Einstellungen betrachten.

  1. Wenn das Dialogfeld "Optionen für Stilvorlagen" geöffnet ist, prüfen Sie, ob die Registerkarte "Name" aktiv ist.
  2. Klicken Sie auf den schwarzen Pfeil neben dem Feld "Namensfeld festlegen".
  3. Wählen Sie das erste Feld in der Liste, "Address".

    Beachten Sie, dass in der Vorschautabelle die Spalte "Address" als ausgewählt angezeigt wird. Sie können auf die Spaltenüberschrift einer Spalte klicken, wenn Sie Ihre Auswahl ändern möchten. Wenn Sie fertig sind, stellen Sie sicher, dass die Spalte "Address" für das Namensfeld ausgewählt ist.
  4. Klicken Sie auf die Registerkarte "Farbe". Beachten Sie die Standardeinstellung: Es wird nur eine einzige Farbe verwendet, und diese Farbe ist weiß.
  5. Wählen Sie die Option "Farbe basierend auf Feld festlegen".
  6. Wählen Sie im Auswahlfeld "Farbfeld auswählen" das Datenfeld "Square_footage". Wieder wird in der Vorschautabelle die Spalte Square_footage als ausgewählt angezeigt.
  7. Passen Sie den Farbbereich nach Ihren Wünschen an. Nehmen wir an, Sie möchten einen Farbverlauf nur in der Farbe Rot verwenden, von hell nach dunkel. Klicken Sie auf das Farbquadrat neben "Anfangsfarbe der Palette" und wählen Sie die Farbe Weiß im Farbauswahldialogfeld. Da die vorgegebene Endfarbe bereits Rot ist, können Sie das Quadrat unverändert lassen. Der Farbverlauf wird aktualisiert und zeigt Ihre neue Auswahl an.
    Passen Sie den Farbbereich nach Ihren Wünschen an
  8. In dieser Anleitung wird die Standardfarbpalette Blau nach Rot verwendet. Sie wechseln dahin zurück, indem Sie auf das weiße Farbfeld klicken und eine blaue Farbe im Farbwähler wählen.
  9. Geben Sie im Feld "Anzahl der Gruppen" die Zahl 3 ein, sofern sie nicht bereits dort angezeigt wird.
  10. Aktivieren Sie das Kontrollkästchen "Unterordner für jede Gruppe erstellen".
  11. Legen Sie im Bereich "Optionen für Gruppen" die Maximalwerte wie folgt fest, beginnend mit dem niedrigsten Wert:
    • 3000
    • 4000
    Beachten Sie, wie die Werte unter "Anzahl" sich leicht ändern.
  12. Vergeben Sie für jede Gruppe einen sinnvollen Ordnernamen. Beispiel:
    • 2000 - 3000 Quadratfuß
    • 3000 - 4000 Quadratfuß
    • 4000 - 6500 Quadratfuß
  13. Klicken Sie unten im Dialogfeld "Einstellungen für Stilvorlagen" auf OK.
  14. Klicken Sie im Dialogfeld "Vorlage speichern" auf "Speichern". Beachten Sie, dass der Name der Vorlagendatei dem Namen der importierten Datei entspricht.
  15. Verändern Sie den Namen nicht und klicken Sie auf "Speichern". Der 3D-Viewer wird so angepasst, dass alle Punkte der Datendatei sichtbar sind. Beachten Sie, dass die Anzahl der blauen Symbole der neben der blauen Gruppe angegebenen Anzahl entspricht. Entsprechendes gilt für die anderen Gruppen (3 blaue, 2 grüne, 3 rote).
  16. Erweitern Sie im Ordner "Temporäre Orte" innerhalb des Fensters "Orte" beide übergeordneten Ordner, bis Sie die drei Unterordner sehen, die Sie in den obigen Schritten angelegt haben.

    Sie können die Anzeige aller Häuser eines bestimmten Ordners ausblenden, indem Sie einfach das Häkchen neben dem Ordner entfernen.

    Sie können auch die Reihenfolge der Ordner anpassen, indem Sie den Ordner 3000 - 4000 Quadratfuß in den Zwischenraum zwischen den beiden verbleibenden Ordner ziehen, sodass die Ordner in der richtigen Reihenfolge sind.

Sehen Sie sich die Daten zu jedem Punkt genauer an. Sie können auf ein Element innerhalb eines Ordners doppelklicken, um ein Element heranzuzoomen und gleichzeitig das Info-Pop-up für diesen Punkt anzuzeigen. Oder klicken Sie auf den Punkt im 3D-Viewer, um das Info-Pop-up anzuzeigen.

Stilvorlage für Symboleinstellungen ändern

In diesem Abschnitt verändern Sie die gespeicherte Stilvorlage so, dass Symbole die Anzahl der Schlafzimmer für jeden Eintrag anzeigen.

  1. Klicken Sie mit der rechten Maustaste (Strg-Klick auf dem Mac) auf den obersten Ordner namens "MetroDetroitRE.csv" und wählen Sie "Stilvorlage übernehmen …" im Pop-up-Menü.
  2. Wählen Sie im Dialogfeld "Optionen für Stilvorlagen" die Option Vorhandene Vorlage verwenden.
  3. Wählen Sie die Vorlage "MetroDetroitRE" aus der Liste, sofern sie nicht bereits ausgewählt ist, und aktivieren Sie "Ausgewählte Vorlage bearbeiten".
  4. Klicken Sie auf "OK" und anschließend im Dialogfeld "Einstellungen für Stilvorlagen" auf die Registerkarte "Symbol".
  5. Wählen Sie die Option "Symbol basierend auf Feld festlegen" und anschließend im Auswahlfeld "Symbolfeld auswählen" die Spalte "Bedroom". Alternativ können Sie auch auf die Spalte "Bedroom" in der Vorschautabelle klicken.
  6. Geben Sie im Feld "Anzahl der Gruppen" 4 ein. Beachten Sie, dass unter "Anzahl" angezeigt wird, wie viele Einträge die jeweilige Anzahl von Schlafzimmern haben.
  7. Wählen Sie im Symbolauswahlfeld neben jeder Gruppe ein Symbol, das dem Maximalwert für jedes Feld entspricht.
  8. Klicken Sie im Dialogfeld "Einstellungen für Stilvorlagen" auf "OK".
  9. Klicken Sie im Dialogfeld "Vorlage speichern" auf "Speichern". Wenn Sie gefragt werden, ob Sie die vorhandene Vorlage überschreiben möchten, klicken Sie auf "Ja". Im 3D-Viewer sollten jetzt die Symbole entsprechend Ihren Einstellungen angezeigt werden.

Doppelte Ordner entfernen

Jedesmal, wenn Sie eine Stilvorlage ändern, werden die Ordner, die Sie mit der Ordneroption erstellt haben, dupliziert.

Da Sie Daten im übergeordneten Ordner manuell geändert haben könnten (einschließlich manuell erstellter Unterordner), überschreibt der Assistent für Stilvorlagen Ihre Daten nicht, sondern erstellt einen neuen Satz Ordner und entfernt das Häkchen für die Anzeige von den alten Ordnern. Sie können die alten Daten beibehalten (die jedesmal größer werden, wenn Sie eine Vorlage ändern und speichern) oder mit der rechten Maustaste (Strg-Klick auf dem Mac) auf die Ordner klicken, die Sie nicht mehr benötigen, und Löschen im Pop-up-Menü wählen.

Höhenwerte hinzufügen

In diesem Abschnitt ändern Sie die Stilvorlage und erstellen Höhenwerte, basierend auf dem Preis des Hauses.

  1. Klicken Sie mit der rechten Maustaste (Strg-Klick auf dem Mac) auf den obersten Ordner namens "MetroDetroitRE.csv" und wählen Sie "Stilvorlage übernehmen …" im Pop-up-Menü.
  2. Wählen Sie die Option "Vorhandene Vorlage verwenden", wählen Sie die Vorlage aus und aktivieren Sie "Ausgewählte Vorlage bearbeiten".
  3. Klicken Sie auf die Registerkarte "Höhe" des Dialogfeldes "Einstellungen für Stilvorlagen" und wählen Sie die Option "Höhe basierend auf Feld festlegen".
  4. Klicken Sie auf die Spalte "Price" der Vorschautabelle, um das Feld "Price" für die Höhe zu wählen.
  5. Wählen Sie "Fortlaufend" als Zuordnungsmethode.
  6. Belassen Sie den Schieberegler für den Skalierungsfaktor auf 1,0 und die Höheneinheiten auf Meter.
  7. Ersetzen Sie neben der Zeile für den Mindestwert die Zahl 20,4005 durch 100.
  8. Ersetzen Sie neben der Zeile für den Maximalwert die Zahl 2040,05 durch 5000.
  9. Klicken Sie im Dialogfeld "Einstellungen für Stilvorlagen" auf "OK", speichern Sie die Vorlage und ersetzen Sie dabei die vorherige Version.
  10. Wenn Sie möchten, entfernen Sie die doppelten Ordner aus dem übergeordneten Ordner.
  11. Neigen Sie die Ansicht im 3D-Viewer, damit Sie die Auswirkungen Ihrer Einstellungen sehen.

Kartenlegende erstellen

Im letzten Abschnitt der Anleitung betrachten Sie den Code, der sich hinter einer Beispiel-KMZ-Datei verbirgt, die eine Legende im 3D-Viewer generiert, damit die Nutzer die Bedeutung der in der Stilvorlage gemachten Einstellungen leicht erfassen können. Wenn Sie auf den Link für diese KMZ-Datei klicken, wird sie in Google Earth geöffnet und zeigt eine Legende für die Daten an, die Sie hier erstellt haben. Sie können die Datei auf Ihrem Computer speichern und in einem Texteditor öffnen, um den Code zu betrachten, der in diesem Abschnitt beschrieben wird.

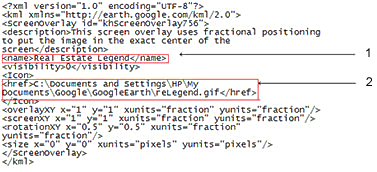

Die folgende Abbildung zeigt den Code der KMZ-Datei. Wenn Sie diese KMZ-Datei als Schablone nehmen, können Sie Ihr eigenes Bildschirm-Overlay für Ihre Daten wie folgt erstellen (dabei wird vorausgesetzt, dass Sie die grundlegenden Web-Tools wie FTP, Bild-Editoren und HTML-Editoren beherrschen):

Der zur Erstellung der KMZ-Datei verwendete Code.

  1. Geben Sie den Namen der Legende zwischen den Tags <name></name> ein. Dieser Name erscheint im Fenster "Orte". Sie können dies in den übergeordneten Ordner Ihrer Stilvorlage ziehen.
  2. Geben Sie die korrekte URL des Bildes an, das Sie für die Legende verwenden möchten. In diesem Beispiel ist das Format angegeben, mit dem Sie ein Bild auf Ihrem lokalen Computer referenzieren. Wenn Sie ein Bild im Web referenzieren, geben Sie den Pfad zu dem Bild selbst ein (nicht zu einer Webseite, die das Bild enthält), und stellen Sie sicher, dass das Bild in den von der URL angegebenen Speicherort hochgeladen wurde.
