استيراد البيانات إلى Google Earth
استخدم ميزة استيراد البيانات لاستيراد بياناتك الجغرافية المخصصة إلى Google Earth وعرضها بنفس الطريقة المستخدمة في ميزة الطبقات في لوحة الطبقات. عند استخدام ميزة الاستيراد هذه ، يتم استيراد نوعين أساسيين من البيانات:
- بيانات المتجه - تتكون بيانات المتجه من نقاط وخطوط ومسارات ومضلعات. عادة، تستخدم بيانات النقطة في وصف مواقع محددة، مثل مركز المدينة. يمكنك أن تستخدم الخطوط والمسارات على سبيل المثال مع بيانات طريق أو حد، بينما يمكن أن تستخدم المضلعات في وصف بيانات رزمة أو تعيين مناطق أخرى مثل البحيرات. يمكنك استيراد بيانات المتجه داخل برنامج Google Earth من مجموعة مزودي البيانات من الأطراف الأخرى، مثل ESRI. بالإضافة إلى ذلك، يمكنك استخدام الملفات النصية العامة لاستيراد بيانات النقطة التي قمت بتعيينها بنفسك. فور استيرادك بيانات المتجه داخل تطبيق برنامج Google Earth، يمكنك تغيير المظهر أو المحتوى بنفس الطريقة المستخدمة عند تحرير العلامات الموضوعية والمجلدات. بالإضافة إلى ذلك، يمكنك استخدام قوالب النمط لتنسيق بياناتك بصورة أكثر وضوحًا. يمكنك أيضًا عرض بيانات KML بتسلسل زمني. لمعرفة المزيد، راجع عرض مخطط زمني.
- بيانات الصور - يمكنك استيراد بيانات الصور مثل الخرائط الجوية أو الخرائط الطبوغرافية والحصول على العرض الإسقاطي الصحيح للصور على الصور الأساسية في العارض ثلاثي الأبعاد. للحصول على نتائج صحيحة عن طريق هذا الإجراء يجب أن يكون ملف الصور نفسه في التنسيق الصحيح. تتم الإشارة إلى هذا النوع من الصور على أنها صور GIS.
فور استيرادك بيانات المتجه أو بيانات الصور داخل تطبيق برنامج Google Earth، يمكنك حفظ البيانات المعدّلة بنفس الطريقة المستخدمة في تحرير العلامات الموضوعية ومجموعة تراكب الصور.
استيراد بيانات المتجه
يدعم برنامج Google Earth الأنواع التالية من بيانات المتجه:
- النقاط
- الخطوط والمسارات
- المضلعات، مشتملة على المضلعات الممتلئة
تعد عملية استيراد ملفات بيانات المتجه أمرًا بسيطًا:
- قم باستيراد ملف المتجه باستخدام أحد الطرق التالية:
- سحب وإسقاط - قم بتحديد موقع الملف على الكمبيوتر الخاص بك أو على خادم الشبكة وقم بسحبه عبر العارض ثلاثي الأبعاد ببرنامج Google Earth.
- تحديد فتح أو الاستيراد...من قائمة الملف - عندما تقوم باختيار هذا الخيار، يمكنك تحديد نوع تنسيق البيانات التي تقوم باستيرادها (على سبيل المثال، TXT، SHP، TAB) أو الإشارة إلى تنسيقات البيانات المستوردة من قائمة التحديد.
يمكنك أيضًا فتح الملف من جهاز على الشبكة مثلما تفعل عند فتح أي ملف. بالإضافة إلى ذلك، إذا أردت فتح ملف على مستعرض الويب، يجب أن تقوم بتحميل الملف أولاً وجميع الملفات ذات الصلة إلى جهاز الكمبيوتر الخاص بك أو إلى الشبكة المحلية ثم بعد ذلك قم بفتحه.
- عند المطالبة، اختر ما إذا كنت سوف تقوم بتطبيق قالب النمط أم لا. إذا قمت بتحديد نعم لتطبيق قالب النمط، يمكنك تعيين قالب نمط جديد في هذه النقطة، أو القيام بتحديد قالب نمط متواجد إذا كان قد تم بالفعل تحديد قالب نمط جديد لملف البيانات هذا. لمزيد من المعلومات، راجع استخدام قوالب النمط.
فور تمام عملية الاستيراد، تظهر عناصر المتجه في العارض ثلاثي الأبعاد ويتم وضع الملف المستورد تحت مجلد الأماكن المؤقتة. تظهر التسميات والرموز واللون والوصف بالضبط كما تظهر بالنسبة للأنواع الأخرى من الأماكن والمجلدات استنادًا إلى كيفية تعيينك لها باستخدام قالب النمط.
ملاحظة: إذا لم تقم باستخدام قالب نمط لتعديل مظهر البيانات التي قمت بجلبها سوف يبحث برنامج Google Earth على اسم الحقل لاستخدامه كتسمية لبياناتك. تظهر هذه التسمية على العارض ثلاثي الأبعاد المجاور للنقاط بالإضافة إلى التسجيلات تحت الأماكن المؤقتة. إذا لم تشتمل بياناتك على اسم حقل، سيتم استخدام أول حقل متوفر يحتوي على نص كتسمية للبيانات.
يتناول الجزء المتبقي من هذا القسم الموضوعات التالية:
استخدام بيانات مجموعة المتجه الثالثة
يستطيع مستخدمو برنامج Google Earth EC وبرنامج Google Earth PRO الذين لديهم الوحدة النمطية للبيانات المستوردة استيراد تنسيقات ملف المتجه التالية:
- MapInfo (TAB) - تشمل الملفات المطلوبة:
- ESRI Shape (SHP) - يتطلب SHX معلومات إسقاط، التي يمكن تضمينها في ملف SHP أويتم تحديدها في ملف منفصل بملحق PRJ وDBF (لعرض بيانات الحقل)
معظم بيانات مجموعة المتجه GIS الثالثة تأتي كمجموعة من الملفات ذات الصلة التي تعمل سويًا لإنتاج بيانات المتجه التي تراها في برنامج Google Earth. كن على علم أنه إذا لم يتم عرض البيانات المتوقعة في العارض ثلاثي الأبعاد، ربما يرجع ذلك إلى فقد ملفات الدعم. أنواع ملفات المتجه التي تتطلب إلى ملفات دعم إضافية تم الإشارة إليها في القائمة أعلاه.
ملاحظة - يمكنك أيضًا استخدام الملفات النصية العامة لإنشاء بيانات نقطة لاستخدامها في برنامج Google Earth. هذه الميزة متاحة أيضًا لمستخدمي برنامج Google Earth Plus.
استخدام الملفات النصية العامة
بالإضافة إلى استيراد بيانات المتجه في شكل تنسيقات SHP وTAB والتنسيقات الأخرى، يمكنك تعيين بيانات النقطة الخاصة بك واستيرادها داخل برنامج Google Earth.
ملاحظة لا يمكن الإنشاء والاستيراد باستخدام ملفات نصية عامة إلا لبيانات النقطة.
تحتاج الملفات النصية العامة إلى الأعمدة المُعنونة ذات القيم المفصولة بفواصل، بمسافات، أو بعلامات تبويب. قم بعمل ذلك عن طريق إنشاء البيانات في تطبيق جدول بيانات مثل Microsoft Excel، ثم قم بحفظ الملف بتنسيق CSV أو TXT. وبدلاً من ذلك، يمكنك استخدام أسلوب برمجي لاستخراج البيانات من قاعدة بيانات وإنتاج الملف النهائي بتنسيق CSV أو TXT.
ملاحظة - إذا قمت بمحاولة استيراد أكثر من خمسة آلاف ميزة (على سبيل المثال خمسة آلاف خط من بيانات نقطة) داخل برنامج Google Earth، يمكن أن تستغرق هذه العملية وقتًا طويلاً.
لمزيد من المعلومات حول استخدام الملفات النصية العامة، راجع:
حقول الموقع المطلوبة
على أقل تقدير، يجب أن تحتوي الملفات النصية العامة التي قمت باستيرادها واحدًا أو أكثر من الحقول التي تعين موقع النقطة على الأرض حتى يتم وضع البيانات بالصورة الصحيحة على العارض الثلاثي الأبعاد. يمكن تعيين ذلك بواسطة كلاً من عنوان الحقول أو الإحداثيات الجغرافية.
ملاحظة - لا يمكنك استخدام مزيج من الإحداثيات الجغرافية وعنوان الحقول في ملف واحد.
استخدام العناوين
تلميح: اتبع الدورة التعليمية الخاصة بهذا الموضوع: استيراد العناوين في Google Earth Plus وPro وEC
يمكن أن يستخدم ملف البيانات الخاصة بك عنونة مستوى الشارع لوضع كل نقطة على سطح الأرض. يمكن لبرنامج Google Earth جلب المعلومات التي لها إحداثيات جغرافية أو التي ليس لها إحداثيات جغرافية. في هذا الوقت يمكن فقط لبرنامج Google Earth جلب هذه المعلومات مع العناوين الموجودة داخل الولايات المتحدة، والمملكة المتحدة، كندا، فرنسا، إيطاليا، ألمانيا، وإسبانيا. تعذر على برنامج Google Earth تحديد مكان أي عنوان يحتوي على صندوق بريد P.O.
الأنواع التالية من تنسيق العناوين مدعومة:
- حقل العنوان المفرد - يمكنك تعيين.الشارع والمدينة والولاية والدولة والرمز البريدي في حقل مفرد. على سبيل المثال، الحقل المفرد الذي به تسمية عمود من عنوان ربما يحتوي على القيمة التالية:
123الحديقة العامة، الإمارات المتحدة،95330 حقول العناوين المتعددة - يمكنك أيضًا تعيين.الشارع والمدينة والولاية والدولة والرمز البريدي في الحقول المتعددة. Iفي هذه الحالة، الحقل المفرد الذي به تسمية عمود شارع سوف يكون به مثل قيمته:
123شارع الحديقة العامة
في هذا السيناريو، سوف يتم تعيين حقول إضافية للمدينة، الولاية، والرمز البريدي.
- القيم الافتراضية للعنوان الجزئي - لَما كان من الممكن أن تحتوي بعض النقاط الخاصة بك على عناوين جزئية، يمكنك استخدام بيانات المعالج المستوردة لتعيين الحقول المفقودة، على سبيل المثال الولاية أو الرمز البريدي.
استخدام الإحداثيات الجغرافية
يمكنك استخدام الإحداثيات الجغرافية (خطوط الطول والعرض) للإشارة إلى موضع بيانات النقطة في الملف النصي الخاص بك. لاستيراد الملفات النصية العامة، يدعم برنامج Google Earth الإحداثيات الموضحة بالتالي
- الدرجات والدقائق والثواني (د ق ث)
- الدرجات العشرية (د د د)
- الدرجات والدقائق، مع الثواني العشرية (د ق ق)
الرجوع إلى إدخال الإحداثيات المتقدمة للحصول على توضيح مفصل لإحداثيات خطوط الطول والعرض المدعمة في برنامج Google Earth بالإضافة إلى نوع البنية المدعمة.
الحقول الاختيارية والوصفية
يمكنك استخدام أي عدد من الحقول في ملف البيانات المخصصة لتسمية ووصف النقاط وعرضها في تطبيق برنامج Google Earth. يمكن تعيين الحقول الاختيارية مثل القيم التالية:
- النص أو السلاسل - يمكن أن يحتوي حقل سلسلة على الأعداد والحروف الأبجدية معًا. الذي يقوم بالفعل بتعيين السلسلة فيما يتعلق بقوالب النمط هو أن السلسلة نفسها متضَمنة داخل علامات ترقيم، أو تحتوى على مسافة بيضاء ومن ثم لا يمكن التعرف عليها كعدد.
يعد هذا من الفروق الهامة التي تؤخذ في الاعتبار عند استخدام قوالب النمط المطبقة على الحقول.
- العدد الصحيح
- قيمة النقطة العائمة
مع قوالب النمط، يمكنك الاستفادة من أنواع هذا الحقل لإنشاء تأثيرات مرئية مفيدة في العارض ثلاثي الأبعاد مثل الرسومات أو الترميز باللون للبيانات استنادًا على القيم في الحقول.
عرض حقول بيانات المتجه
بعد قيامك باستيراد بيانات المتجه داخل برنامج Google Earth، يمكنك استخدام إطار الجدول لعرض حقول البيانات المتواجدة داخل بيانات المتجه. لعمل ذلك، حدد الجدول من قائمة الأدوات. الإطار الذي يظهر فوق تطبيق برنامج Google Earth، يسجل حقول بيانات العناصر ذات العلامات الموضعية في شكل جدول.
إطار الجدول الذي يعرض حقول البيانات الداخلية لكافة بيانات المتجه تم تسجيله حاليًا بالإضافة إلى كافة الإدخالات الأخرى داخل لوحة الأماكن. يمكنك استخدام شريط التمرير إلى جانب الإطار للتمرير عبر العديد من الإدخالات، ويمكنك إسقاط عرض العناصر التي لا ترغب في مشاهدتها بإزالة علامة الاختيار المجاورة لاسم العنصر الذي ترغب في تصغيره.
يقدم إطار الجدول الميزات التالية:
- فرز البيانات بواسطة الأعمدة المحددة عن طريق النقر فوق عنوان العمود الخاص بالحقل الذي ترغب في الفرز بواسطته. مع هذه الميزة، يمكنك بسهولة عرض كافة العناصر في قائمة البيانات ورؤية هذه العناصر في العارض ثلاثي الأبعاد.
- النقر المفرد فوق عنصر في الجدول لتمييز هذا العنصر في التسجيل تحت علامة التبويب الأماكن.
- النقر المزدوج فوق عنصر في الجدول للانتقال إليه في العارض ثلاثي الأبعاد.
- النقر بزر الماوس الأيمن فوق أي صف جدول (الضغط على المفتاح CTRL مع النقر في أنظمة التشغيل Mac)للدخول إلى القائمة المنبثقة، التي يمكنك استخدامها لفرز أو تعديل عرض الحقل.
تعديل عرض بيانات المتجه
يقدم إطار الجدول الميزات التالية:
- تطبيق عرض موحد عبر كافة البيانات - قم بعمل ذلك عن طريق تطبيق أنماط مشتركة عبر مجلد معين، أو عن طريق تطبيق قالب نمط لبيانات المتجه الخاصة بك. فيما يتعلق بالأنماط المشتركة، اتبع الإرشادات التالية في تحرير الأماكن والمجلدات لمزيد من التفاصيل حول إعدادات الارتفاع المشترك والخط والتسمية وخصائص الرمز. يمكن تطبيق قوالب النمط على البيانات التي قمت باستيرادها في أي وقت.
- تحرير عناصر أو مجلدات البيانات الفردية - اتبع الإرشادات الموضحة في تحرير الأماكن والمجلدات لمزيد من المعلومات حول تحرير العلامات الموضوعية المفردة.
استيراد الصور
يمكنك فتح ملفات صور GIS في Google Earth Pro أو EC والحصول على الإسقاط الصحيح للملفات حول الإحداثيات المناسبة للخريطة في العارض ثلاثي الأبعاد. يدعم برنامج Google Earth Pro وEC الأنواع التالية من صور GIS:
- TIFF (.tif)، تشمل GeoTiff وملفات TIFF المضغوطة
- National Imagery Transmission Format (.ntf)
- Erdas Imagine Images (.img)
بالإضافة إلى ذلك، يمكنك أيضًا استيراد الصور التالية. بسبب عدم احتوائها على معلومات إسقاط ، يجب عليك تحرير الإحداثيات الخاصة بها يدويًا للحصول على تحديد صحيح للموقع:
- Atlantis MFF Raster (.hdr)
- PCIDSK Database File (.pix)
- Portable Pixmap Format (.pnm)
- Device Independent Bitmap (.bmp)
ملاحظة - يجب أن تحتوى كافة ملفات الصور على معلومات إسقاط صحيحة من أجل أن يتم إعادة إسقاطها بصورة صحيحة بواسطة برنامج Google Earth.
يشمل باقي هذا القسم:
فتح صور GIS
استخدم أيًا من الطرق الموضحة أدناه لفتح ملف الصور في Google Earth Pro أو EC:
- تحديد الفتح من قائمة الملف.
- اسحب الملف المطلوب من إطار explorer وقم بإسقاطه فوق العارض.
بعد ذلك يحاول برنامج Google Earth إعادة إسقاط الصورة إلى شكل أسطواني بسيط،، نظام إحداثيات WGS84. نتيجة لذلك، يقوم البرنامج بإنشاء تراكب مع الصور المحولة إلى تنسيق PNG. يظهر إطار تحرير التراكب، ويمكنك تعيين موقع التراكب الجديد في أي مجلد داخل لوحة الأماكن. يمكنك أيضًا تعيين خصائص صور GIS كما تفعل مع أي تراكب آخر.
يجب مراعاة الأشياء التالية عند استيراد بيانات صور GIS:
- يتم حفظ الصور المعاد إسقاطها كتراكب. يتم حفظ الصورة تحت دليل برنامج Google Earth في محرك الأقراص الثابت. يعتمد اسم ملف PNG على اسم الملف الأصلي ومعاملات التحجيم والاقتصاص المحددة عند استيراد التراكب. (لمزيد من المعلومات حول التحجيم أو الاقتصاص أنظر أدناه.)
- يجب تحجيم أو اقتصاص الصور التي تجاوزت الحد الأقصى من أبعاد المادة. عادة ما يتم دعم ُبعد بدقة 2048×2048 بكسل بواسطة بطاقات رسومية بأحدث الإمكانات، بينما في أجهزة الكمبيوتر المحمولة، يمكن أن يكون أقصى ُبعد هو 1024×1024 أو أقل.من ذلك. (يمكن أن تدعم البطاقات الجيدة جدًا حتى 4096×4096.)

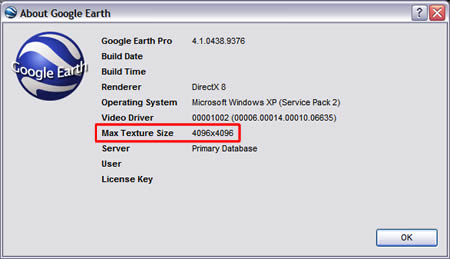

قم بتحديد الحد الأقصى من أبعاد المادة المسموح بها لجهاز الكمبيوتر الخاص بك بواسطة تحديد حول برنامج Google Earth تحت قائمة تعليمات. سوف يتم تسجيل حجم المادة لجهاز الكمبيوتر الخاص بك بجوار تسمية أقصى حجم للمادة.
لا يمكن أن تتجاوز صورتك الُبعد المنصوص عليه في تسمية الحد الأقصى للمادة (في أي اتجاه).
إذا قمت بمحاولة استيراد ملف صورة قد تجاوز أبعاد المادة المسموح بها، سيطالبك مربع حوار بتحجيم أو اقتصاص الصورة.
- مقياس - يقوم هذا الخيار بقياس وإعادة إسقاط الصورة بأكملها في نفس الوقت لكي تحافظ على نسب عرض الصورة المدخلة واحتواء النتائج في ذاكرة المظهر السطحي. الحجم المطابق للصورة الناتجة هو 2048 بكسل بمحاذاة الجانب الأطول.
- اقتصاص - يحافظ هذا الخيار على الدقة الأصلية للصورة المدخلة أثناء إنشاء مجموعة فرعية من الملف الأصلي المدخل من أجل احتوائها في ذاكرة المظهر السطحي.
عند تحديدك لخيار الاقتصاص، يذهب العارض إلى موقع الصورة المدخلة ويقوم باحتواء حدود الصورة المدخلة. بعد ذلك تقوم بتحديد النقطة المركزية من الصورة الداخلية التي ترغب في إنشائها. يقوم العميل بحساب أقصى قيمة للمنطقة بحيث يكون مركزها الموقع المحدد.
- فيما يتعلق بملفات الصور الأكبر، يمكن أن تأخذ عملية إعادة الإسقاط بعض الوقت.
إذا قمت باقتصاص أو تحجيم صورة مدخلة، أو إعادة إسقاط صورة والتي تستخدم ذاكرة مادة إضافية، سوف ترى عداد التقدم أثناء حدوث إعادة الإسقاط. يمكنك إلغاء العملية في أي وقت. يتم التعامل مع الصور التي لا تحتوي على معلومات إسقاط كملفات تراكب عادية.
في هذه الحالة، يمكنك وضع الصورة يدويًا كما تفعل مع صورة تراكب.
- لن يتم استيراد الصور التي تحتوي على معلومات إسقاط غير صحيحة أو غير مدعمة.
فى هذه الحالة، سوف يشير مربع حوار إلى تعذر تنفيذ عملية إعادة الإسقاط وأنه لن يتم استيراد الصورة.
ملاحظة - حاليًا، لا يستطيع برنامج Google Earth تدعيم الملفات التي تستخدم الإسقاط NAD83.
حفظ صور GIS
فور استيرادك بيانات الصور المستوردة داخل Google Earth Pro أو EC، يمكنك حفظ محتوى التغييرات التي حدثت لبيانات GIS المستوردة كالتالي:
- تحريك الصور المستوردة حتى تظل في مجلد الأماكن - إذا قمت بالفعل بوضع تراكب الصور في مجلد الأماكن، فإن أي تغييرات تقوم بها لتلك الصور سوف يتم حفظها تلقائيًا وتصبح قابلة للرؤية في كل مرة تبدأ فيها برنامج Google Earth.
- حفظ تراكب الصور بتنسيق ملف KMZ - إذا كنت ترغب في إزالة الصور المستوردة من مجلد الأماكن، يمكنك النقر بزر الماوس الأيمن (الضغط على المفتاح CTRL مع النقر في أنظمة التشغيل Mac) فوق العنصر وتحديد حفظ باسم...من القائمة المنبثقة وحفظ تراكب GIS بتنسيق ملف KMZ في محرك الأقراص الثابت الموجود في جهاز الكمبيوتر أو إلى موقع ملف يمكن الوصول إليه. بعد ذلك، يمكنك حذف التراكب من قائمة الأماكن وفتحها في وقت لاحق عند الحاجة إليها.
ملحوظة حول الإسقاطات والمراجع

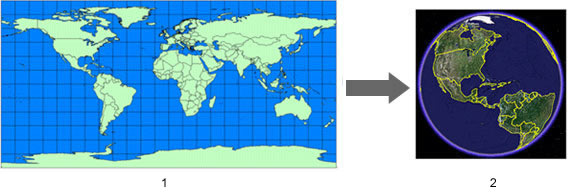

يستخدم برنامج Google Earth إسقاط أسطواني بسيط مع مرجع WGS84 لقاعدة الصور الخاصة به.
- إسقاط أسطواني بسيط (Plate Carree) الإسقاط
- قاعدة صور برنامج Google Earth
عادةً، يتم إنشاء البيانات التي تقوم باستيرادها داخل تطبيق برنامج Google Earth بواسطة نظام إحداثيات جغرافي محدد، مثل إسقاط ماركاتور العالمي المستعرض (UTM) ومرجع NAD27 (مرجع شمال أمريكا لعام 1927). يمكن أن يقوم كل نظام إحداثيات جغرافي بتعيين إحداثيات مختلفة قليلاً لنفس الموقع على الأرض. عند استيرادك لبيانات داخل برنامج Google Earth، يتم التعرف على بياناتك وفقًا لنظام إحداثيات برنامج Google Earth.
في أغلب الحالات، تعمل عملية إعادة الإسقاط على النحو المتوقع. في بعض المواقف، ربما لا تعمل عملية التحويل بالشكل الصحيح. في هذه الحالة، يمكنك استخدام أداة توفرها جهة خارجية لتحويل بياناتك من نظام إحداثياتها الأصلي إلى النظام الذي يستخدمه برنامج Google Earth.
يقدم الجزء المتبقي من هذا الفصل نظرة موجزة عن إسقاطات ومراجع الخرائط.
ماذا يقصد بإسقاط خريطة؟

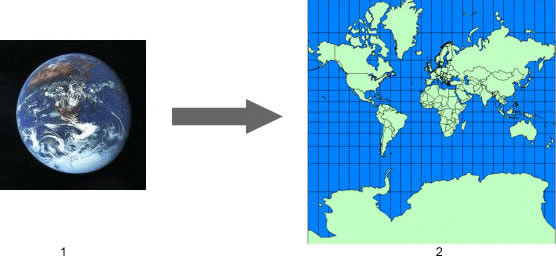

إسقاط الخريطة عبارة عن تعبير رياضي يستخدم لعرض السطح الدائري، ثلاثي الأبعاد للأرض في خريطة مسطحة، ثنائية الأبعاد.
- أرض ثلاثية الأبعاد
- إسقاط ماركاتور
هذه العملية دائمًا تتسبب في تشويه واحدة أو أكثر من خصائص الخريطة، مثل المنطقة والقياس والشكل، أو الاتجاه. نتيجة لذلك، تم تطوير المئات من الإسقاطات من أجل عرض بصورة صحيحة عنصر خاص من الخريطة أو الملائمة لنوع خاص من الخرائط.
تأتي مصادر البيانات للخرائط في إسقاطات متنوعة استنادًا إلى الميزات التي قام ُمعد الخرائط باختيارها للعرض بصورة أكثر دقة (على حساب الميزات الأخرى). في المثال أعلاه، يحفظ إسقاط ماركاتور الزوايا اليمنى من خطوط الطول والعرض على حساب المنطقة، التي تم تشويهها في العمود، مُظهرًا أحجام الأرض هناك بصورة أكبر مما هي عليه في الواقع.
الأشياء التالية عبارة عن بعض الإسقاطات العامة للخرائط:
 |
الإسقاط |
الوصف |
مثال |
|
إسقاطات Albers المخروطي متساوي المساحة |
عادةً ما تستخدم مع الأقاليم أو البلدان الممتدة من الاتجاه الشرقي إلى الغربي، وليس مع القارات. حفظ الزوايا بين خطوط العرض والطول. محاولة تصغير التشويه لكلاً من القياس الخطي والشكلي، ولكن ليس أي منهما صحيح بصورة كاملة. يوضح المثال هنا كيفية بحث هذا الإسقاط حول الأرض بأكملها. |
 |
|
إسقاط ماركاتور المائل (Hotine) |
يشبه الإسقاط الأسطواني إسقاطات ماركاتور، ولكنه يختلف في قدرته على محاذاة مناطق مائلة لا تتبع أي من محاور الشمال-الجنوب أو الشرق-الغرب. المنطقة المطلوب تحديدها بالضبط هي جزء صغير بمحاذاة خط الطول وتتخذ موقعًا جانبيًا بالقرب منه. على سبيل المثال، تم تطوير هذا الإسقاط في الأصل من أجل تعيين شبة الجزيرة الماليزية. |
 |
| |
إسقاط Chamberlin ثلاثي الأبعاد |
قامت الجمعية الجغرافية الدولية باستخدامه لتعيين أغلب القارات. يتكون هذا الإسقاط من ثلاثة نقاط متساوية البعد، والهدف منها الحفاظ على المسافة بين ثلاث نقاط مرجعية ذات صلة بأي نقطة أخرى. |
 |
| |
إسقاط Lambert المخروطي المتطابق |
إسقاط نموذجي لخطوط العرض المتوسطة و\أو عندما يكون الإقليم المراد تعينه به اتجاه شرق غرب. غالبًا يوجد هذا الإسقاط في خرائط USGS التي تم إنشاؤها بعد عام 1957. والذي يعد المقياس فيه أكثر دقة على حساب المنطقة. |
 |
عند بناء قواعد البيانات الكاملة للأرض، فإن استخدام نظام عالمي مفرد للإسقاط هو الأكثر ملاءمة. يستخدم برنامج Google Earth لقاعدة الصور الخاصة به إسقاط أسطواني بسيط. هذا إسقاط بسيط لخريطة حيث تتساوى المسافة بين خطوط الطول والعرض وتظهر على شكل خطوط مستقيمة مع تقاطع المجموعتين عند الزوايا. يعرف هذا الإسقاط أيضًا باسم خطوط الطول/دوائر العرض WGS84.
- إسقاط أسطواني (Plate Carree) بسيط
- قاعدة صور برنامج Google Earth
ماذا يقصد بالمرجع؟
بينما يستخدم الإسقاط في التعيين لتحديد الأرض على سطح مستو، فإن المرجع يستخدم لتوضيح الشكل الفعلي للأرض على هيئة مصطلحات رياضية. هذا لأن سطح الأرض ليس دائريًا تمامًا، ولكنه بيضاوي الشكل. يقوم المرجع أيضًا بتحديد الاقتران بين إحداثيات خطوط الطول والعرض لنقاط على سطح الأرض، ويحدد القواعد لمعايير الارتفاع.
كما هو الحال مع الإسقاطات، هناك أكثر من تفسير رياضي لشكل الأرض. يستخدم برنامج Google Earth مرجع WGS84
|
 |
- القطب الشمالي
- خط الاستواء
- القطب الجنوبي
- محور شبه صغير أو نصف قطر قطبي
- محور شبه كبير أو نصف قطر استوائي
|
|
|
محور شبه كبير |
محور شبه صغير |
| |
NAD83 |
6,378,137.0 |
6,356,752.3141 |
| |
WGS84 |
6,378,137.0 |
6,356,752.3142 |
| |
Clark 1866 |
6,378,206.4 |
6,356,583.8 |
| |
Airy 1830 |
6,377,563.4 |
6,356,256.9 |
