استخدام تراكبات الصور والنماذج ثلاثية الأبعاد
باستخدام برنامج Google Earth، يمكنك وضع صور مخصصة ونماذج Google SketchUp ثلاثية الأبعاد خلال عرض الأرض. تقدم تراكبات الصور معلومات إضافية حول صور الأرض الأساسية. على سبيل المثال، يمكنك:
- استخدام خريطة بيانات طقس عبر القمر الصناعي تقوم بالتحديث لإظهار أحدث صور طقس هذه المنطقة.
- استخدام صور خريطة موقع وحدود جزء لعرض مراحل التطور خلال جزء معين.
- استخدام خرائط صور متاحة للعامة (أو إنشاء خرائط الصور الخاصة بك) للحصول على أشياء مثل طرق السير وأماكن إقامة المخيمات والمنتزهات الجميلة ومواقع الصيد وحدود ساحات انتظار السيارات المحلية وغير ذلك.
برنامج الرسوم ثلاثية الأبعاد Google SketchUp هو برنامج يُتيح للمستخدمين إنشاء نماذج ثلاثية الأبعاد ومشاركتها مع الآخرين. لمزيد من المعلومات حول برنامج الرسوم ثلاثية الأبعاد Google SketchUp، فالرجاء زيارة صفحة المنتج الرئيسية. راجع أيضًا الموضوعات التالية:
حول التراكبات
ملاحظة - تختلف هذه الميزة عن إضافة صورة إلى Google Earth.
عندما تقوم بإنشاء تراكب صور، يجب تحديد ثلاث نقاط هامة.
- ما هو ملف الصور المراد عرضه في العارض ثلاثي الأبعاد (من جهاز الكمبيوتر أو الشبكة الخاصة بك أو موقع ويب)
- كيفية ملاءمة أو وضع حدود الصور لبيانات الأرض الموجود أسفل
- ما هو موقع وعرض تراكب الصور (بنفس الطريقة التي تُجريها عند وضع علامة موضعية جديدة)
تغطي مواضيع هذا القسم:
تلميح - يمكنك إخفاء تراكب صور موجود بإلغاء تحديده في لوحة الأماكن. لحذف تراكب صور بشكل دائم، انقر بزر الماوس الأيمن فوقه في لوحة الأماكن، ثم اختر حذف. معرفة المزيد حول استخدام الأماكن والمجلدات.
متطلبات التراكب
يمكن التقاط صور التراكب من خلال الكمبيوتر أو الشبكة الخاصة بك أو موقع ويب. يجب أن يكون تنسيق الصور واحد مما يلي:
- BMP
- DDS
- GIF
- JPG
- PGM
- PNG
- PPM
- TGA
- TIFF
يمكن تعديل تراكبات بتنسيق PNG وGIF بحيث تصبح المناطق غير المطلوبة (مثل حدود الصور) شفافة، مما يُتيح ظهور الصور الأساسية.
يمكنك استخدام الخرائط الطوبوغرافية، سواء كانت خرائط صور ملتقطة بالقمر الصناعي أو بيانات صور طوبوغرافية أخرى مثل التراكبات. للحصول على أفكار حول التراكبات وأمثلة لها، راجع لوحة نشرات منتديات Google Earth (bbs.keyhole.com).
يجب أن تكون صورة التراكب نفسها في اتجاه الشمال لأعلى بإسقاط أسطواني بسيط. الإسقاط الأسطواني البسيط (أو مربع لوحي) هو إسقاط خرائط بسيط تكون فيه خطوط الطول والعرض متساوية البعد وتمر الخطوط المتوازية المستقيمة ومجموعتا خطوط الطول والعرض فيه خلال الزوايا اليمنى. (يُعرف هذا التنسيق أيضًا بإسقاط WGS84 لخطوط الطول/العرض). لأنه مسموح بقدر معين من التغييرات على صور التراكب، فقد تجد أن خرائط UTM الأكثر شيوعًا تعمل جيدًا بشكل كافٍ خلال المناطق الصغيرة. مع ذلك، يتم الاحتياج إلى الإسقاط الأسطواني البسيط للحصول على تراكب أكثر دقة لمنطقة كبيرة.
ملاحظة - ميزة التراكب مستهلكة للذاكرة. ولذلك يمكن أن تؤدي الصور التي يفوق حجمها 2000×2000 بكسل إلى تقليل أداء برنامج Google Earth وتطبيقات أخرى تعمل على جهاز الكمبيوتر الخاص بك. (لتحديد حجم صورة بوحدات البكسل، اعرض ملف الصورة في إطار Windows Explorer، ثم انقر بزر الماوس الأيمن (الضغط على مفتاح CTRL مع النقر في أنظمة تشغيل Mac) فوقه، ثم حدد خصائص من القائمة المنبثقة). إذا كنت تواجه مشكلة في استيراد صورة كبيرة، فيمكنك تقليل حجمها باستخدام برنامج تحرير صور مثل Adobe Photoshop.
ميزات التراكب
فور إنشاء تراكب، فإنه سيحتوي على العديد من نفس الميزات المتاحة له كعلامة موضعية بسيطة. باستخدام التراكبات، يمكنك:
- إرسالها بالبريد الإلكتروني إلى آخرين - يمكنك إرسال تراكبات الصور بالبريد الإلكتروني كما هو الحال عندما تريد إرسال بيانات علامة موضعية أخرى بالبريد الإلكتروني. مع ذلك، خذ في الحسبان أنه يمكن فقط لمستخدمي برنامج Google Earth الآخرين فتح ملفات التراكب. إذا أردت إرسال صورة التراكب كما تظهر على الأرض إلى شخص ما لا يمتلك برنامج Google Earth ، فأرسل بدلاً من ذلك الصورة بالبريد الإلكتروني. للحصول على تفاصيل حول إرسال التراكبات بالبريد الإلكتروني، راجع إرسال بيانات الأماكن بالبريد الإلكتروني.
عندما ترسل بالبريد الإلكتروني تراكبًا يشير إلى صورة محلية، يتم تضمين هذه الصورة تلقائيًا في التراكب. لا يلزمك تضمين الصورة المحلية في مرفق البريد الإلكتروني الخاص بك. يعتبر هذا ترقية من خلال برنامج Google Earth (الخادم Keyhole ) إصدار 2.2 أو أقدم.
- احفظها إلى جهاز الكمبيوتر الخاص بك.راجع حفظ بيانات الأماكن للحصول على التفاصيل.
- تحرير خصائصها وإعداداتها - راجع تحرير الأماكن والمجلدات للحصول على معلومات وثيقة الصلة.
بالإضافة إلى ميزات العلامة الموضعية العامة، تتضمن تراكبات الصور الميزات التالية:
ضبط الشفافية - يمكنك ضبط شفافية تراكب ما من شفاف بالكامل إلى معتم بالكامل عندما يتم تحديده في العارض. بضبط شفافية صورة التراكب، يمكنك مشاهدة كيفية توافق صورة التراكب مع صور العارض ثلاثي الأبعاد الموجودة ضمنه.
- موجز شريط تمرير للتراكب المحدد
ملاحظة - يمكنك أيضًا ضبط شفافية التراكب المحدد إذا كان الماوس الخاص بك يحتوي على بكرة تمرير. انقر فوق شريط التمرير (راجع ما سبق). قم بالتمرير لأسفل لتعتيم التراكب بشكل أكبر. قم بالتمرير لأعلى لجعل التراكب أكثر شفافية.
تكامل التضاريس
عندما تقوم بإنشاء تراكب، يتكامل بشكل كامل مع التضاريس أو شكل الأرض الموجودة تحته إذا تم تشغيل طبقة التضاريس. على سبيل المثال، قد تقوم بإنشاء تراكب لمنتزه يوسمايت الوطني وتتمكن من عرض الممرات بالنسبة لعرض الجبال ثلاثي الأبعاد. بهذه الطريقة، يمنح مجموع خريطة التراكب وصور العارض ثلاثي الأبعاد معلومات أكثر مما يقدمه كل منهما على حده.

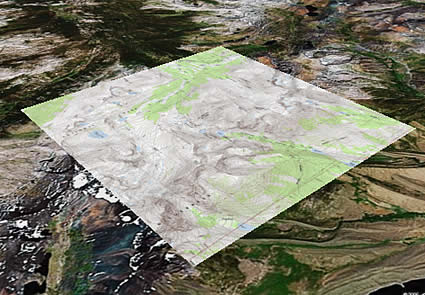

خريطة التراكب أثناء إيقاف تشغيل التضاريس

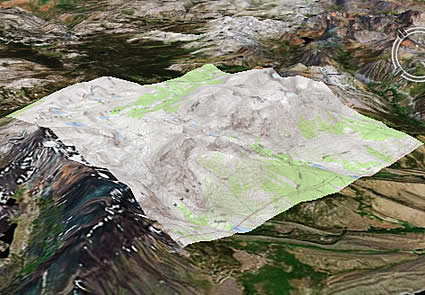

خريطة التراكب أثناء تشغيل التضاريس
- تحديثات مستندة إلى الوقت أو إحداثيات عرض - إذا كنت تعرض صورًا حساسة للوقت وتتغير بشكل دوري، فيمكنك تعيين الصور إلى معدل تحديث للتأكد من عرض آخر صورة. يفيد هذا عند عرض خرائط صور من الويب حيث يتم تحديث الصورة تلقائيًا.
بالإضافة إلى ذلك، يمكنك تعيين الصور للتحديث استنادًا إلى العرض الخاص بك. على سبيل المثال، قد تعرض صورًا من خادم يقوم فقط بتسليم صور يمكن أن تظهر في العرض ثلاثي الأبعاد الحالي الخاص بك. في هذه الحالة، يتغير تحديث الصور عندما تنتقل بالعارض ثلاثي الأبعاد إلى موقع جديد.
- ترتيب الرسم - يمكنك تحديد الترتيب الذي يتبعه Google Earth عند استخدام تراكبات صور متداخلة. يعرض Google Earth الصور ذات الترتيب الأعلى فوق الصور ذات الترتيب الأقل.
إنشاء تراكب صور
يشمل هذا القسم ثلاثة أجزاء لإنشاء تراكب صور:
إنشاء تراكب
- ضع العارض ثلاثي الأبعاد في الموقع حيث تريد وضع ملف صور التراكب.
حاول وضع العارض بحيث يتوافق في عرض الارتفاع مع التراكب. إذا كان التراكب يتميز بعرض تفصيلي، فقم بإجراء تكبير منطقة الموضوع بحيث لا يلزمك إجراء عمليات ضبط كبيرة لاحقًا. وبالعكس، إذا كان التراكب يغطي منطقة كبيرة، تأكد من تضمين المنطقة بالكامل في العارض ثلاثي الأبعاد وبعض الهوامش لضبط الصور.
- حدد تراكب صور من القائمة إضافة (أو استخدام طرق أخرى مختصرة موضحة في إنشاء علامة موضعية جديدة). يظهر مربع الحوار تراكب صور جديد.
- أدخل اسمًا وصفيًا في حقل الاسم.
- في حقل الارتباط، أدخل موقع ملف الصور الذي تريد استخدامه كتراكب أو استخدم الزر استعراض لتحديد موقعه على الكمبيوتر أو الشبكة الخاصة بك.

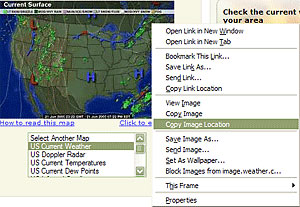

إذا كانت الصورة التي تبحث عنها موجودة على الويب، فسيلزمك إدخال عنوان URL الخاص بملف الصور هذا. يختلف ذلك عن عنوان URL لصفحة الويب نفسها! في حالة استخدام Internet Explorer، يمكنك استرداد عنوان URL الخاص بصورة بالنقر بزر الماوس الأيمن فوق الصورة على صفحة الويب الخاصة بها وتحديد نسخ الاختصار من القائمة المنبثقة. في هذه المرحلة، يمكنك وضع المؤشر في الحقل عنوان URL للصورة أو اسم الملف، ثم قم بلصق المعلومات باستخدام Ctrl+V (
على أنظمة التشغيل Mac).
تظهر الصورة في العارض ثلاثي الأبعاد، مع نقاط الإرساء التي تستخدمها لوضعها.
- حدد المعلومات الوصفية الخاصة بالتراكب. تتطابق مواصفات التراكبات مع مواصفات كافة بيانات الأماكن. راجع تدوين الأوصاف للحصول على التفاصيل.
- انقر فوق علامة التبويب "تحديث"، ثم قم بتعيين خصائص التحديث لصور التراكب الخاص بك. تتطابق إعدادات تحديث التراكبات مع إعدادات تحديث ارتباطات الشبكة. سيلزم تعيين خصائص التحديث لأية صور يتم تحديثها تلقائيًا وموجودة على خادم. على سبيل المثال، سيلزم على الأرجح تحديث خرائط صور الطقس الملتقطة بالقمر الصناعي. للحصول على تفاصيل حول الاختلافات بين التحديث المستند إلى الوقت والتحديث المستند إلى العرض، راجع وصف ارتباطات الشبكة.
- قم بتعيين الشفافية الافتراضية للصور باستخدام شريط التمرير. يمكن ضبط إعداد شفافية تراكبات الصور في أي وقت عند عرض تراكب. لتسهيل وضع التراكب، اضبط الشفافية أولاً لتحقيق توازن جيد بين ظهور الصور والأرض الموجودة تحتها.
- عندما تحدد علامة التبويب عرض، يمكنك تعديل إعدادات عرض التراكب مثلما تفعل مع بيانات أي مكان. راجع تعيين العرض للحصول على التفاصيل.
- قم بإضافة الصورة الموجودة في العارض إلى التفضيلات الخاصة بك، ثم انقر فوق "موافق" لإكمال الإنشاء. إذا أردت لاحقًا تصحيح التراكب أو إعادة وضعه، فحرر التراكب ببساطة مثلما تفعل مع أية بيانات حول أماكن أخرى. راجع موضوعات تحرير الأماكن والمجلدات لمزيد من المعلومات.
وضع الصور في العارض

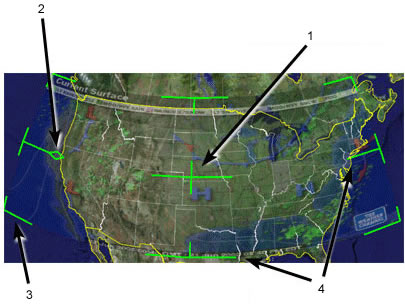

فور إدخال صورة التراكب في العارض، يمكنك استخدام العلامات الخضراء لتمديد الصورة وتحريكها بعدة طرق للحصول على أدق الأوضاع المطلوبة. ستحتوي صورة التراكب على علامات زاويا وحواف يمكنك استخدامها لتمديد الصورة، علامة زائد مركزية لوضع الصورة وعلامة مثلث يمكنك استخدامها لتدوير الصورة.
عندما تحدد إحدى هذه العلامات الثلاث، يتغير شكل المؤشر من يد مفتوحة إلى يد مشيرة بإصبع أو سهم للإشارة إلى تحديد نقطة إرساء. يشرح الشكل التوضيحي التالي نقاط الإرساء بالتفصيل.
- استخدم علامة زائد المركزية لتمرير التراكب بالكامل على الكرة الأرضية ووضعه خلال المركز. (تلميح: لإجراء هذا أولاً.)
- استخدم علامة المثلث لتدوير الصورة للحصول على وضع أفضل.
- استخدم أي علامة من علامات زائد الموجودة في الزاوية لتمديد الزاوية المحددة أو إمالتها. إذا ضغطت على المفتاح Shift عند تحديد هذه العلامة، فيتم قياس الصورة من المركز.
- استخدم أي جانب من جوانب الإرساء الأربعة لتمديد الصورة للداخل أو الخارج من الجانب المحدد. إذا ضغطت على المفتاح Shift عند إجراء هذا، فيتم قياس الصورة من المركز.
تلميح - حاول وضع مركز الصورة كنقطة مرجع أولاً، ثم استخدم مفتاح Shift مع أحد نقاط الإرساء لقياس الصورة للحصول على أفضل وضع.
وضع الإعدادات
عندما تحدد علامة التبويب موقع، يمكنك استخدام الإعدادات التالية:
- إحداثيات يدوية لكل زاوية من زاويا تراكب الصور.يشبه هذا مبدئيًا الإعداد اليدوي المذكور في إعادة وضع العلامات الموضعية، ما عدا أنه بدلاً من إعداد إحداثيات لنقطة واحدة، تقوم بتعيين إحداثيات لكل زاوية من زاويا تراكب الصور. قد يلزمك استخدام هذه الميزة إذا كان تراكب الصور الخاص بك يأتي من خريطة دقيقة تكون فيها الإحداثيات معروفة.
- ترتيب الرسم - إذا كان لديك أكثر من تراكب واحد لمنطقة محددة، فيمكنك تعيين ترتيب الرسم للتراكبات لتحديد أي الصور يتم عرضها بالنسبة للصورة الأخرى. يتم رسم التراكبات ذات الأرقام العالية قبل التراكبات ذات الأرقام المنخفضة.
- ملاءمة الشاشة - انقر فوق هذا الخيار لتغيير حجم الصورة لملاءمة العرض الحالي.
عندما تحدد علامة التبويب عرض، يمكنك تعديل إعدادات عرض التراكب مثلما تفعل مع بيانات أي مكان. راجع تعيين العرض للحصول على التفاصيل.
فتح تراكبات وعرضها
بالإضافة إلى التراكبات التي تقوم بإنشائها، يمكنك أيضًا فتح وعرض التراكبات التي أرسلها لك مستخدمو برنامج Google Earth الآخرون بالبريد الإلكتروني، أو يمكنك عرض التراكبات التي تم نشرها إلى خادم ويب.
فتح تراكبات مرسلة إليك بالبريد الإلكتروني
يمكن فتح التراكبات المرسلة بالبريد الإلكتروني بطريقتين:
- انقر نقرًا مزدوجًا فوق مرفق رسالة البريد الإلكتروني.ستتلقى مربع حوار تأكيد لفتح المرفق في برنامج Google Earth. انقر فوق الزر المناسب لفتح المرفق. إذا لم يكن برنامج Google Earth قيد التشغيل، فسيبدأ التشغيل أولاً قبل تحميل التراكب المرسل بالبريد الإلكتروني. وإلا سيظهر في مجلد الأماكن المؤقتة في لوحة الأماكن ثم يظهر تراكب الصور في العارض. يمكنك حفظ التراكب مثلما تفعل مع أية بيانات حول مكان آخر. راجع حفظ بيانات الأماكن.
- احفظ المرفق إلى جهاز الكمبيوتر الخاص بك. يمكنك حفظ ملف التراكب إلى جهاز الكمبيوتر الخاص بك وفتحه كيفما تشاء مثلما تفعل مع أي نوع آخر من بيانات الأماكن. راجع فتح العلامات الموضعية المحفوظة للحصول على التفاصيل.
فتح تراكبات على خادم ويب
يمكنك فتح تراكبات تم نشرها إلى خادم ويب ببساطة بالنقر فوق الارتباط الذي يشير إلى صورة التراكب. عندما تفعل هذا، يطالبك مربع حوار بتحديد التطبيق الصحيح لفتح المرفق. يجب تحديد برنامج Google Earth افتراضيًا. انقر فوق الزر المناسب لتأكيد التحديد. يظهر تراكب الصور في العارض ثلاثي الأبعاد ويتم عرض العنصر في مجلد الأماكن المؤقتة في لوحة الأماكن. يمكنك حفظ التراكب كما هو موضح فيما سبق.
نشر تراكبات صور إلى خادم ويب
يمكنك مشاركة بيانات تراكب مع مستخدمي برنامج Google Earth الآخرين بنشر ملف التراكب إلى خادم ويب يمتلك المستخدمون الآخرون وصولاً إليه أيضًا. على سبيل المثال، يمكن لمستخدمي برنامج Google Earth نشر معلومات حول التراكبات والعلامات الموضعية إلى نظام لوحة نشرات منتديات Google Earth (bbs.keyhole.com). يشمل باقي هذا القسم تفاصيل حول نشر بيانات التراكب إلى نظام لوحة نشرات برنامج Google Earth BBS.
ملاحظة - يمكنك نشر تراكبات إلى نظام لوحة نشرات منتديات برنامج Google Earth بغض النظر عما إذا كانت تشير إلى بيانات محلية أو بيانات صور مستندة إلى ويب. ستتضمن التراكبات التي تنشرها إلى نظام لوحة النشرات (BBS) صورًا تمت الإشارة إليها من خلال نظام ملف محلي وذلك بشكل تلقائي. يعتبر هذا ترقية من Keyhole 2.2.
- انقر بزر الماوس الأيمن (الضغط على المفتاح CTRL مع النقر في أنظمة تشغيل Mac) فوق التراكب الخاص بك، ثم حدد "حفظ باسم..." من القائمة المنبثقة.
- انتقل إلى موقع موجود على محرك الأقراص الثابت في الكمبيوتر الخاص بك باستخدام مربع الحوار حفظ وقم بتسمية الملف، ثم احفظه.
- استخدم مستعرض ويب للاتصال بـ bbs.keyhole.com. يجب أن تكون مستخدمًا مُسجلاً في منتديات Google Earth لنشر ملفات التراكبات. إذا كنت تستخدم برنامج Google Earth لأول مرة، فيجب عليك أولاً التسجيل في منتديات Google Earth قبل أن يمكنك تسجيل الدخول ونشر ملفات العلامات الموضعية. يعتبر هذا التسجيل عملية منفصلة عن الاشتراك الخاص بك في برنامج Google Earth وهو بدون رسوم:
- فور التواجد في نظام لوحة نشرات برنامج Google Earth، انقر فوق ارتباط التسجيل في منطقة تسجيل الدخول.
- اتبع الإرشادات على الشاشة للتسجيل في الموقع.
- يلزمك تقديم عنوان بريدك الإلكتروني لتنشيط الحساب الخاص بك. بعد التسجيل، سيتم إرسال بريد إلكتروني يحتوي على معلومات التسجيل الخاصة بك وارتباط تنشيط إلى هذا العنوان.
- انقر فوق الارتباط المتاح في بريد إلكتروني تنشيط الحساب الخاص بك. تم تنشيط حساب لوحة النشرات الخاصة بك، وتمتلك الآن وصولاً كاملاً إلى كافة ميزات نظام لوحة نشرات Google Earth.
- قم بتسجيل الدخول إلى موقع ويب منتديات Google Earth.
- اختر منتديًا (مناقشة منظمة) وثيق الصلة بنشر تراكب الصور الخاصة بك.
- انقر فوق الارتباط نشر في عنوان المنتدى الفرعي.
- أدخل معلومات في الحقول الموضوع ونشر، ثم حدد خانة الاختيار بجانب "أريد معاينة النشرة الخاص بي و/أو إرفاق ملف"، ثم انقر فوق الزر متابعة.
- قم بمعاينة النشرات الخاصة بك وإرفاق ملف تراكب بالنقر فوق الزر استعراض والانتقال إلى هذا الملف.
- انقر فوق الزر متابعة لنشر الرسالة والملف الخاصين بك.
يمكنك وضع تراكبات صور خدمة خرائط الويب (WMS) في برنامج Google Earth. تمثل هذه صور خرائط يتم توفيرها من خلال WMS عبر الإنترنت. يمكنها عرض معلومات هامة لك، مثل تكوينات الطقس وظروفه والخرائط الطوبوغرافية وصور بديلة عالية الدقة ملتقطة بالقمر الصناعي والمزيد.
لوضع تراكب صور WMS:
- اتبع الخطوتين 1 و2 إنشاء تراكب صور.
- في مربع الحوار جديد، انقر فوق علامة التبويب تحديث.
- انقر فوق معاملات WMS. يظهر مربع الحوار معاملات خدمة خرائط الويب.
- بالإضافة إلى خدمة WMS، اختر خدمة مناسبة أو انقر فوق إضافة لاستخدام URL (عنوان موقع ويب) لـ WMS. بعد فترة وجيزة من الوقت، ينشر برنامج Google Earth الحقول معتم و/أو الطبقات الشفافة وطبقات متاحة من WMS تختارها.
- اختر الطبقة أو الطبقات المناسبة، ثم انقر فوق إضافة ->لإضافة الطبقة أو الطبقات إلى حقل الطبقات المحددة. يضع هذا الإجراء هذه المعلومات في تراكب صور WMS التي ستشاهدها في برنامج Google Earth. لإزالة طبقة من حقل "الطبقات المحددة"، حددها، ثم انقر فوق <-إزالة.
- لتعيين ترتيب الطبقات المحددة كما تظهر في العارض ثلاثي الأبعاد، حدد الطبقات المناسبة في حقل الطبقات المحددة، ثم انقر فوق تحريك لأعلى أو تحريك لأسفل.
- عند الانتهاء من ذلك، انقر فوق موافق وتابع من خلال خطوة 3 إنشاء تراكب صور.
وضع نماذج Google SketchUp ثلاثية الأبعاد
لإدراج نموذج ثلاثي الأبعاد من برنامج الرسوم ثلاثية الأبعاد Google SketchUp في Google Earth:
- انقر فوق إضافة > نموذج أو اضغط Ctrl + Shift + M (+ Shift + M في أنظمة التشغيل Mac). يظهر مربع الحوار "نموذج جديد". يشبه إضافة نموذج إضافة علامة موضعية جدًا.
- تتطابق إعدادات ارتفاع النماذج ثلاثية الأبعاد مع إعدادات ارتفاع العلامات الموضعية. لمزيد من المعلومات، راجع تعيين الارتفاع.
للحصول على معلومات إضافية:
إنشاء نماذج Google SketchUp
ملاحظة - تتطلب هذه الميزة برنامج الرسوم ثلاثية الأبعاد Google SketchUp.
لإنشاء نموذج برنامج الرسوم ثلاثية الأبعاد Google SketchUp، انقر فوق ملف > نموذج في Google SketchUp. فور إنشاء النموذج الخاص بك، يمكنك إدراجه في Google Earth.
